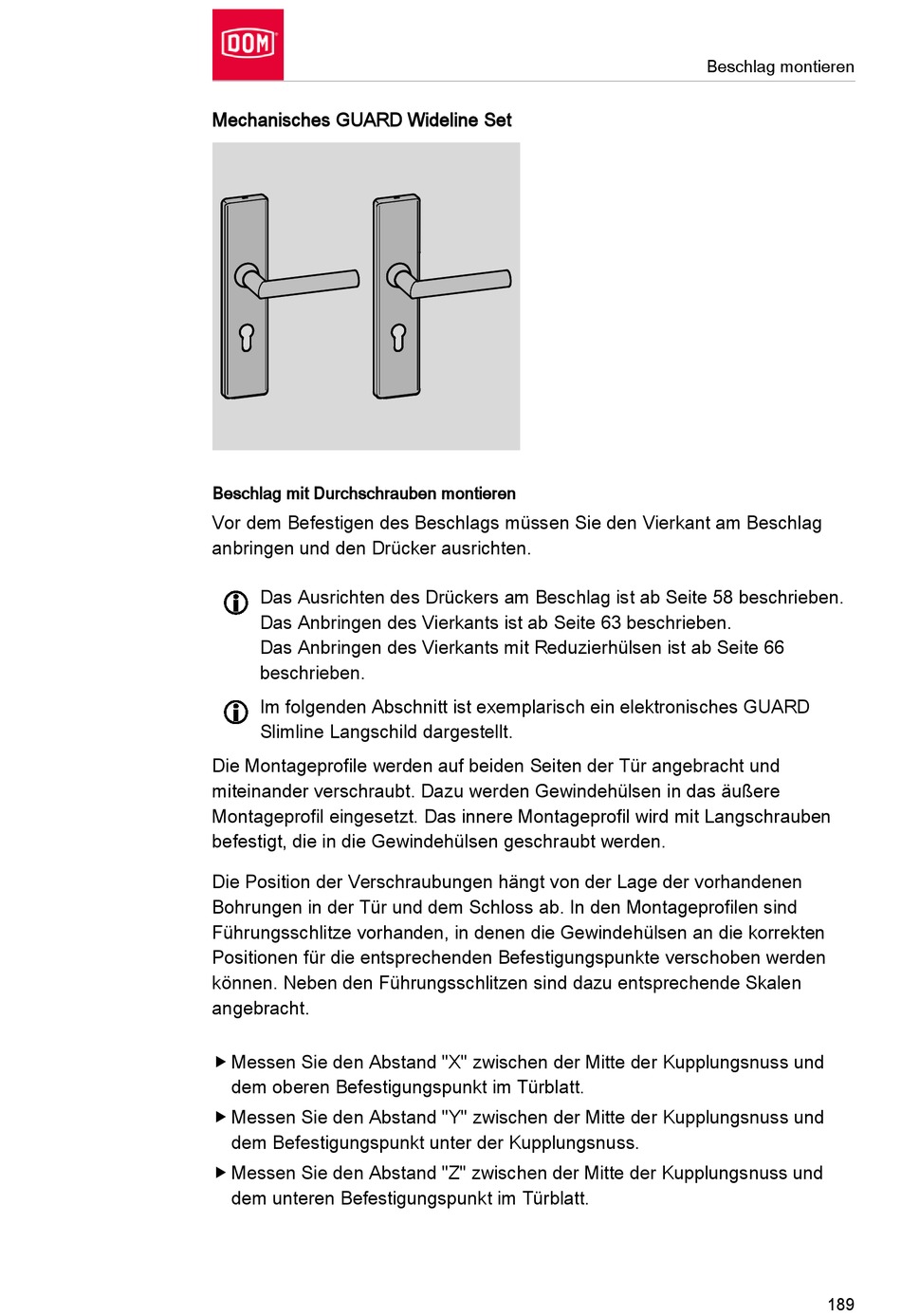

Mechanisches GUARD Wideline Set

Beschlag mit Durchschrauben montieren
Vor dem Befestigen des Beschlags müssen Sie den Vierkant am Beschlag
anbringen und den Drücker ausrichten.
Das Ausrichten des Drückers am Beschlag ist ab Seite 58 beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Im folgenden Abschnitt ist exemplarisch ein elektronisches GUARD
Slimline Langschild dargestellt.
Die Montageprofile werden auf beiden Seiten der Tür angebracht und
miteinander verschraubt. Dazu werden Gewindehülsen in das äußere
Montageprofil eingesetzt. Das innere Montageprofil wird mit Langschrauben
befestigt, die in die Gewindehülsen geschraubt werden.
Die Position der Verschraubungen hängt von der Lage der vorhandenen
Bohrungen in der Tür und dem Schloss ab. In den Montageprofilen sind
Führungsschlitze vorhanden, in denen die Gewindehülsen an die korrekten
Positionen für die entsprechenden Befestigungspunkte verschoben werden
können. Neben den Führungsschlitzen sind dazu entsprechende Skalen
angebracht.
 Messen Sie den Abstand "X" zwischen der Mitte der Kupplungsnuss und
dem oberen Befestigungspunkt im Türblatt.
 Messen Sie den Abstand "Y" zwischen der Mitte der Kupplungsnuss und
dem Befestigungspunkt unter der Kupplungsnuss.
 Messen Sie den Abstand "Z" zwischen der Mitte der Kupplungsnuss und
dem unteren Befestigungspunkt im Türblatt.
Beschlag montieren
189
