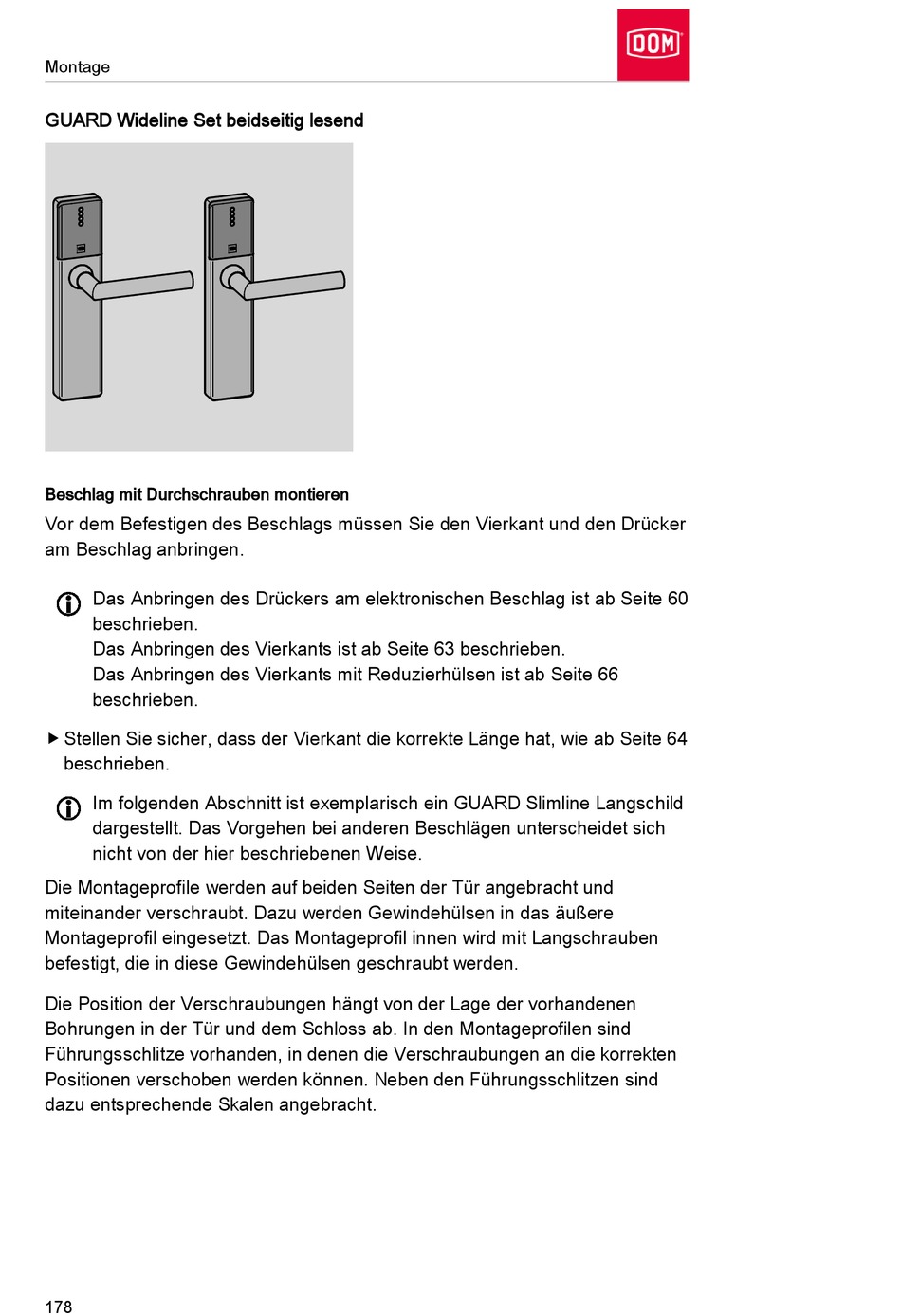

Guard Wideline Set Beidseitig Lesend - DOM GUARD Montage- Und Bedienungsanleitung

Montage

GUARD Wideline Set beidseitig lesend

Beschlag mit Durchschrauben montieren
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
 Stellen Sie sicher, dass der Vierkant die korrekte Länge hat, wie ab Seite 64
beschrieben.
Im folgenden Abschnitt ist exemplarisch ein GUARD Slimline Langschild
dargestellt. Das Vorgehen bei anderen Beschlägen unterscheidet sich
nicht von der hier beschriebenen Weise.
Die Montageprofile werden auf beiden Seiten der Tür angebracht und
miteinander verschraubt. Dazu werden Gewindehülsen in das äußere
Montageprofil eingesetzt. Das Montageprofil innen wird mit Langschrauben
befestigt, die in diese Gewindehülsen geschraubt werden.
Die Position der Verschraubungen hängt von der Lage der vorhandenen
Bohrungen in der Tür und dem Schloss ab. In den Montageprofilen sind
Führungsschlitze vorhanden, in denen die Verschraubungen an die korrekten
Positionen verschoben werden können. Neben den Führungsschlitzen sind
dazu entsprechende Skalen angebracht.
