Montage

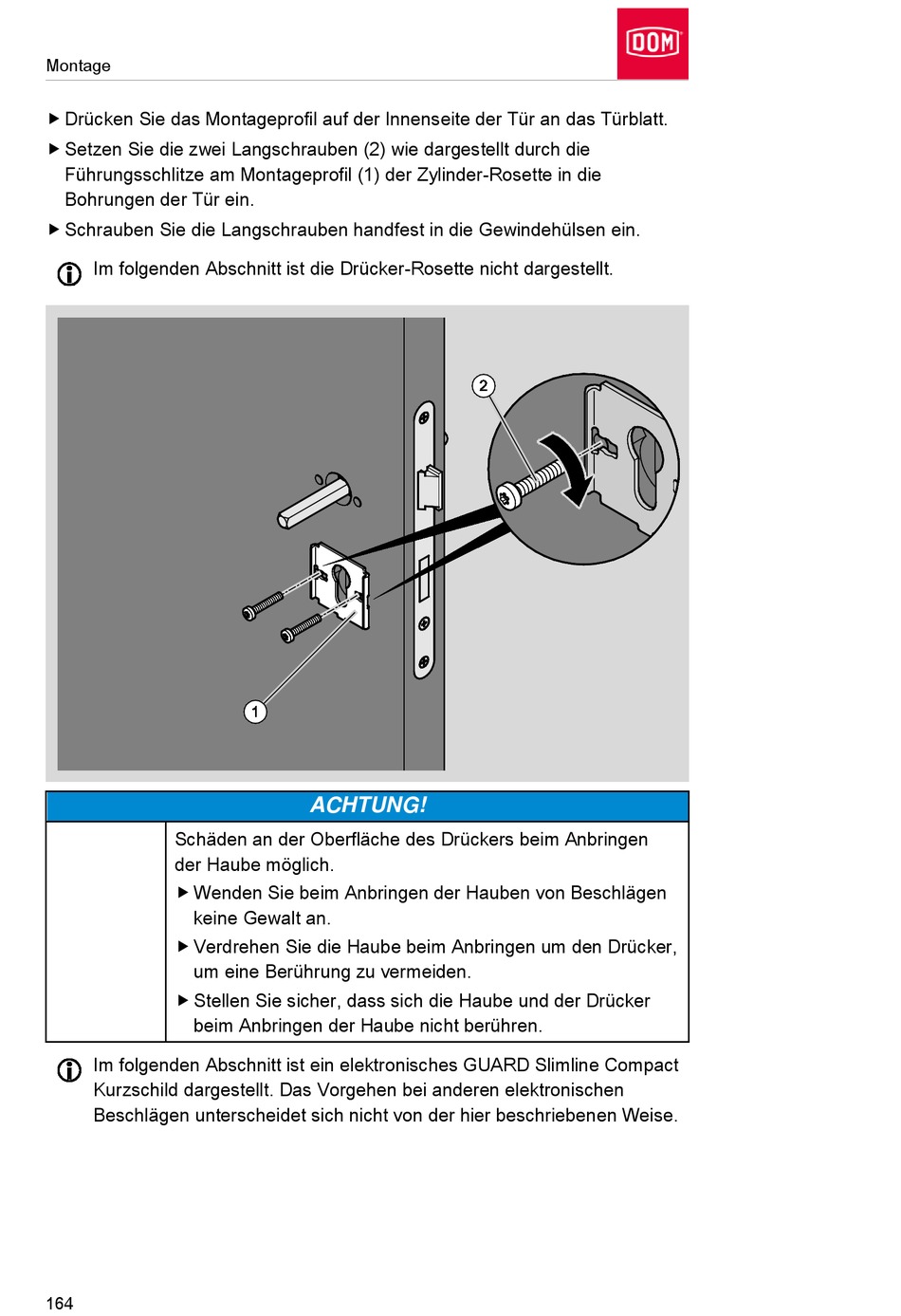

 Drücken Sie das Montageprofil auf der Innenseite der Tür an das Türblatt.
 Setzen Sie die zwei Langschrauben (2) wie dargestellt durch die
Führungsschlitze am Montageprofil (1) der Zylinder-Rosette in die
Bohrungen der Tür ein.
 Schrauben Sie die Langschrauben handfest in die Gewindehülsen ein.
Im folgenden Abschnitt ist die Drücker-Rosette nicht dargestellt.
Schäden an der Oberfläche des Drückers beim Anbringen
der Haube möglich.
 Wenden Sie beim Anbringen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Anbringen um den Drücker,
um eine Berührung zu vermeiden.
 Stellen Sie sicher, dass sich die Haube und der Drücker
beim Anbringen der Haube nicht berühren.
Im folgenden Abschnitt ist ein elektronisches GUARD Slimline Compact
Kurzschild dargestellt. Das Vorgehen bei anderen elektronischen
Beschlägen unterscheidet sich nicht von der hier beschriebenen Weise.
164
ACHTUNG!
