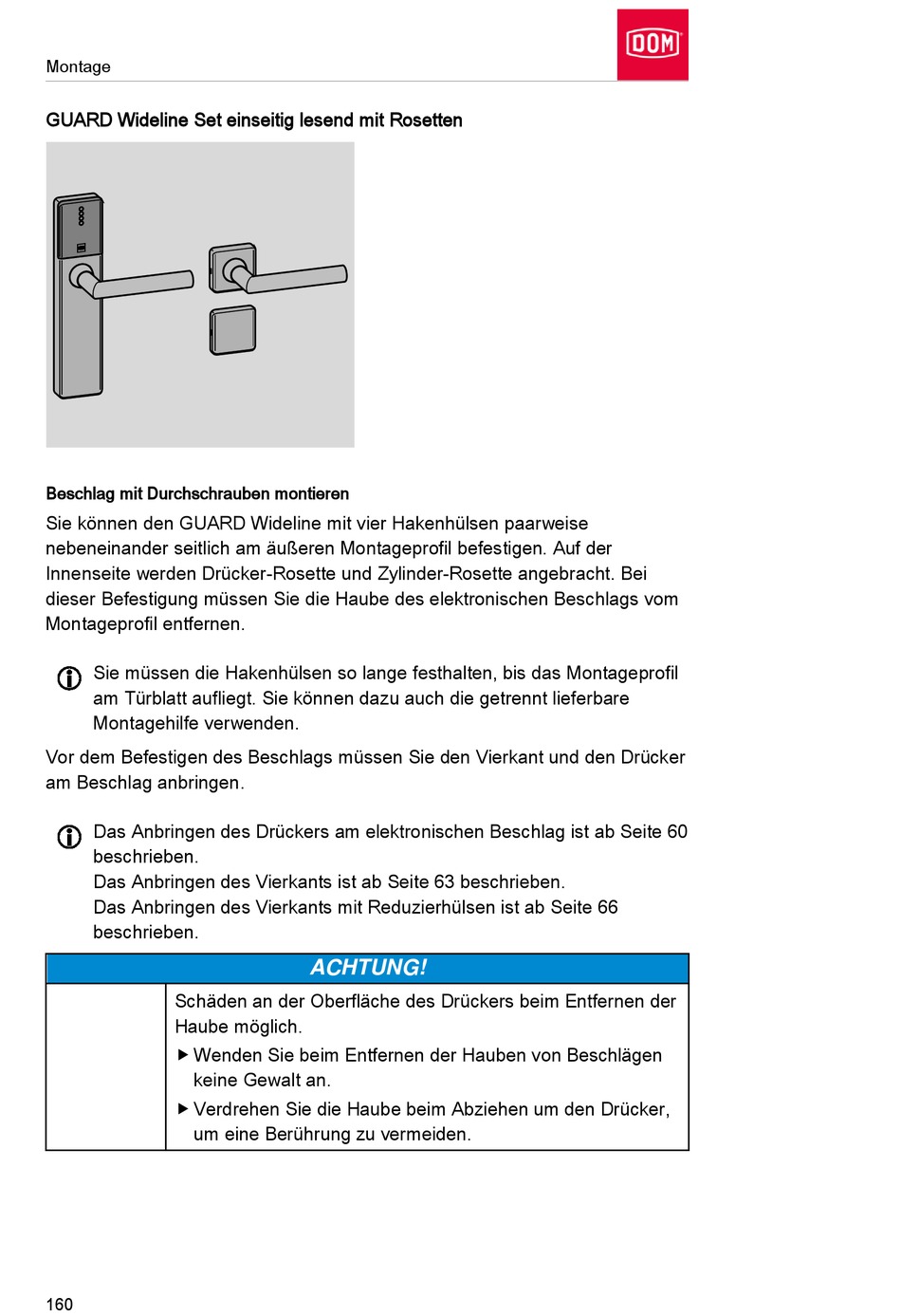

Guard Wideline Set Einseitig Lesend Mit Rosetten - DOM GUARD Montage- Und Bedienungsanleitung

Montage

GUARD Wideline Set einseitig lesend mit Rosetten

Beschlag mit Durchschrauben montieren
Sie können den GUARD Wideline mit vier Hakenhülsen paarweise
nebeneinander seitlich am äußeren Montageprofil befestigen. Auf der
Innenseite werden Drücker-Rosette und Zylinder-Rosette angebracht. Bei
dieser Befestigung müssen Sie die Haube des elektronischen Beschlags vom
Montageprofil entfernen.
Sie müssen die Hakenhülsen so lange festhalten, bis das Montageprofil
am Türblatt aufliegt. Sie können dazu auch die getrennt lieferbare
Montagehilfe verwenden.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Schäden an der Oberfläche des Drückers beim Entfernen der
Haube möglich.
 Wenden Sie beim Entfernen der Hauben von Beschlägen
keine Gewalt an.
 Verdrehen Sie die Haube beim Abziehen um den Drücker,
um eine Berührung zu vermeiden.
160
ACHTUNG!
