Beschreibung

Bauteile von mechanischen Langschild-Beschlagsets

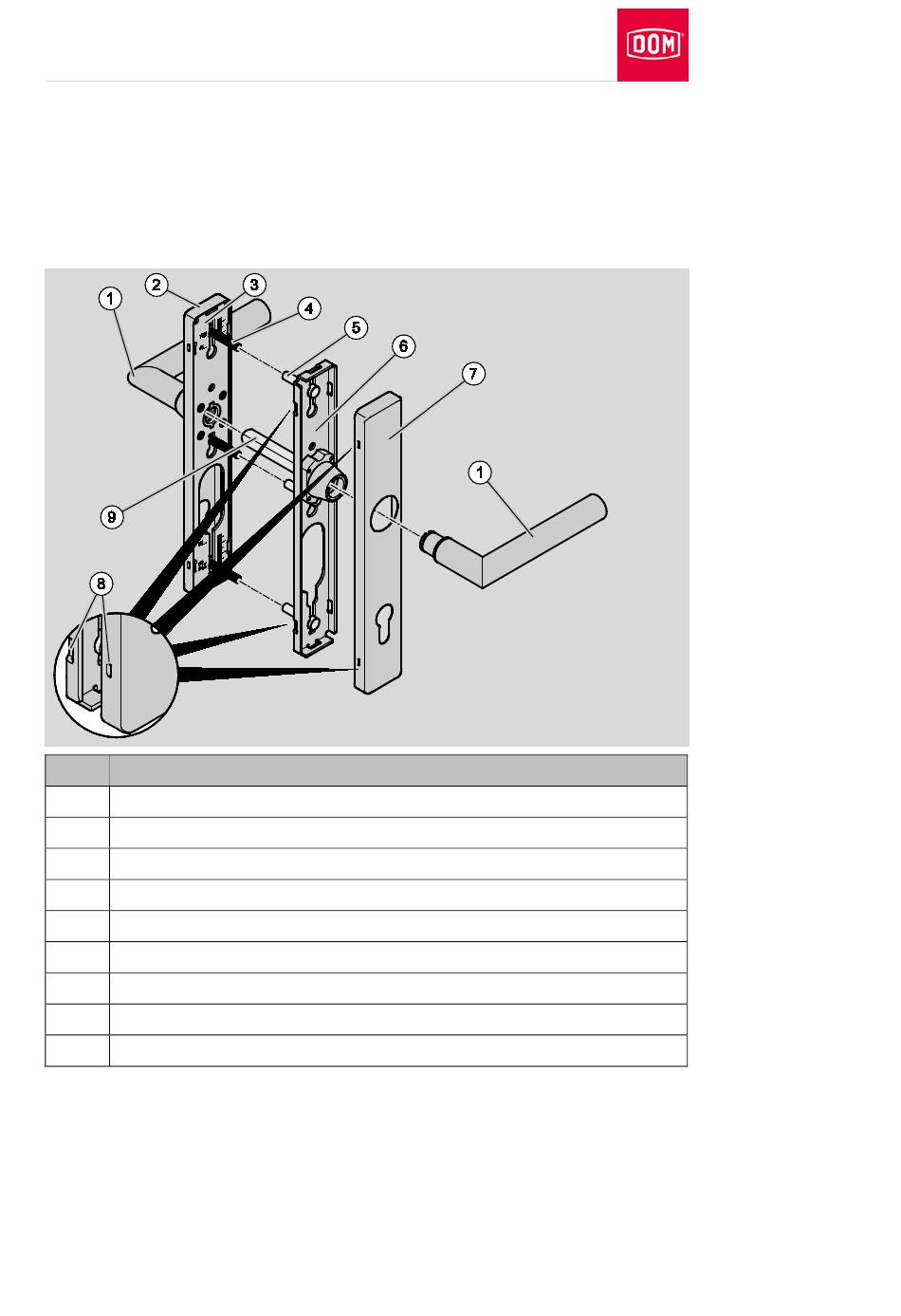

In der folgenden Abbildung sind die wichtigsten Bauteile des mechanischen
Langschild-Beschlags dargestellt.
Die Beschläge der Varianten Slimline und Wideline unterscheiden sich nur
durch die Breite der Hauben.
Nr. Benennung
1 Drücker
2 Haube (Langschild ohne Lesefeld)
3 Montageprofil Langschild innen
4 Langschraube
5 Gewindehülse
6 Montageprofil Langschild außen
7 Haube (Langschild ohne Lesefeld)
8 Lasche zum Befestigen der Haube
9 Vierkant
