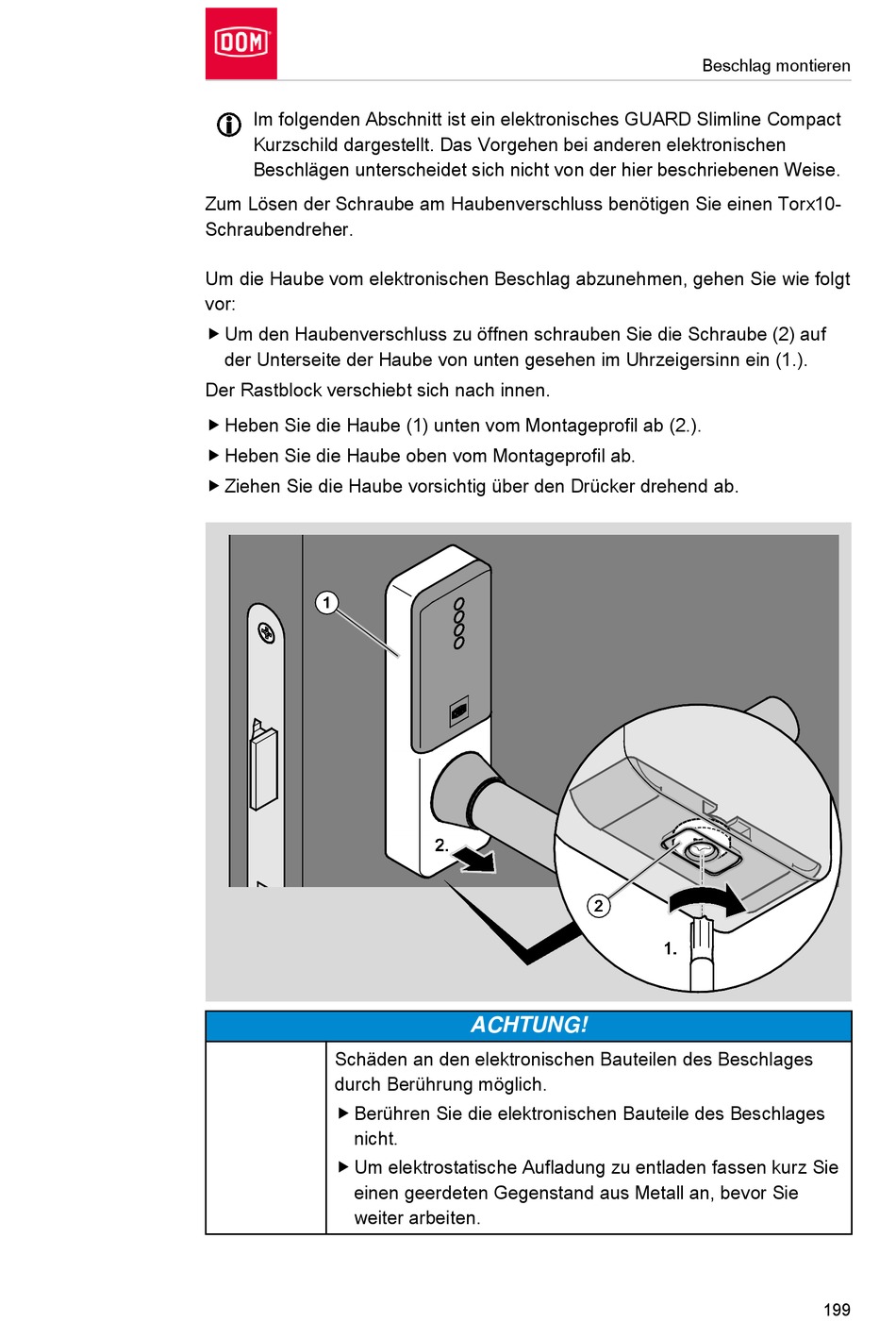

Im folgenden Abschnitt ist ein elektronisches GUARD Slimline Compact
Kurzschild dargestellt. Das Vorgehen bei anderen elektronischen
Beschlägen unterscheidet sich nicht von der hier beschriebenen Weise.
Zum Lösen der Schraube am Haubenverschluss benötigen Sie einen Torx10-
Schraubendreher.
Um die Haube vom elektronischen Beschlag abzunehmen, gehen Sie wie folgt
vor:
 Um den Haubenverschluss zu öffnen schrauben Sie die Schraube (2) auf
der Unterseite der Haube von unten gesehen im Uhrzeigersinn ein (1.).
Der Rastblock verschiebt sich nach innen.
 Heben Sie die Haube (1) unten vom Montageprofil ab (2.).
 Heben Sie die Haube oben vom Montageprofil ab.
 Ziehen Sie die Haube vorsichtig über den Drücker drehend ab.
Schäden an den elektronischen Bauteilen des Beschlages
durch Berührung möglich.
 Berühren Sie die elektronischen Bauteile des Beschlages
nicht.
 Um elektrostatische Aufladung zu entladen fassen kurz Sie
einen geerdeten Gegenstand aus Metall an, bevor Sie
weiter arbeiten.
ACHTUNG!
Beschlag montieren
199
