Montage
Als geerdete Gegenstände können Sie zum Beispiel eine Heizung oder einen
Wasserhahn verwenden.

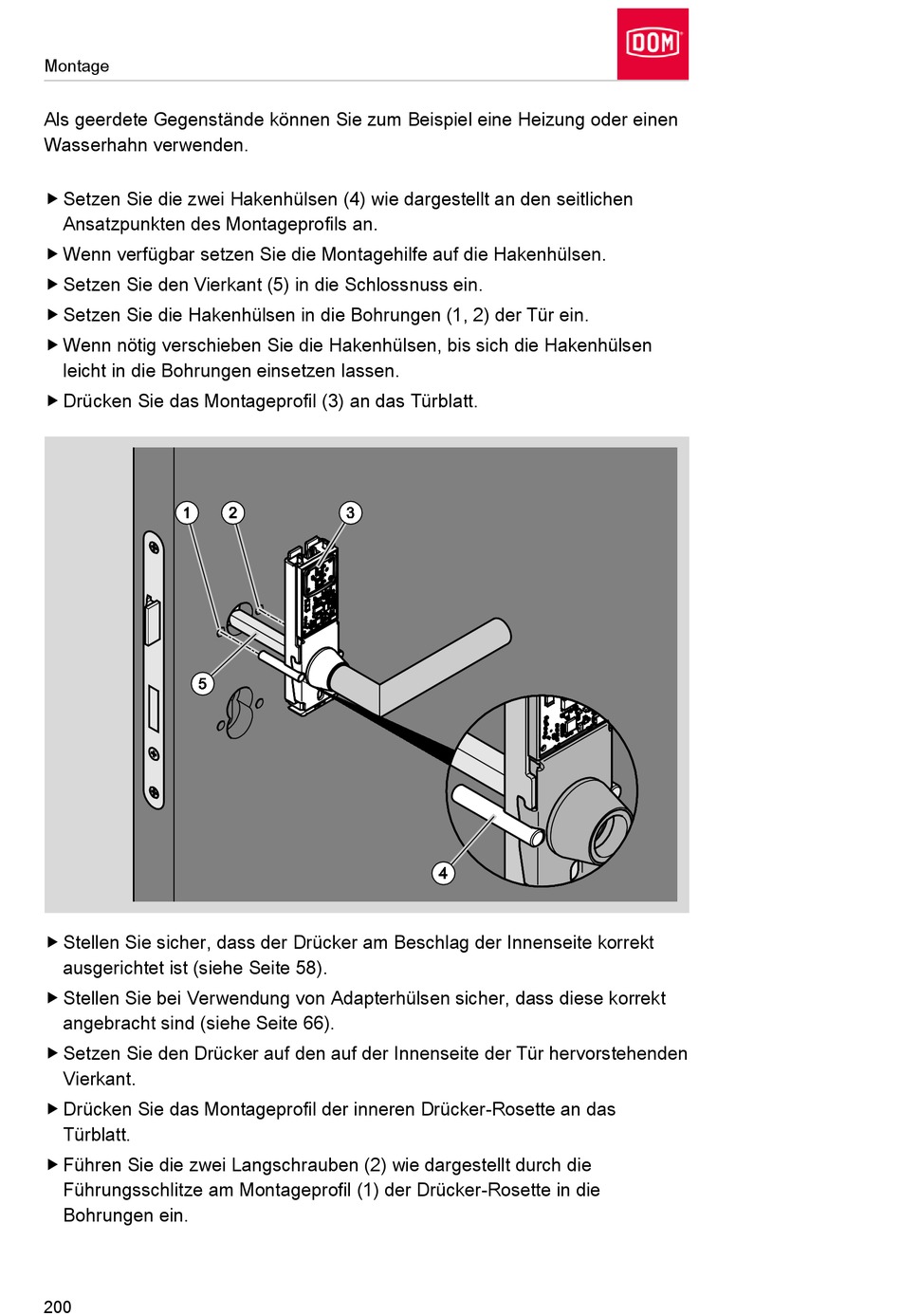

 Setzen Sie die zwei Hakenhülsen (4) wie dargestellt an den seitlichen
Ansatzpunkten des Montageprofils an.
 Wenn verfügbar setzen Sie die Montagehilfe auf die Hakenhülsen.
 Setzen Sie den Vierkant (5) in die Schlossnuss ein.
 Setzen Sie die Hakenhülsen in die Bohrungen (1, 2) der Tür ein.
 Wenn nötig verschieben Sie die Hakenhülsen, bis sich die Hakenhülsen
leicht in die Bohrungen einsetzen lassen.
 Drücken Sie das Montageprofil (3) an das Türblatt.
 Stellen Sie sicher, dass der Drücker am Beschlag der Innenseite korrekt
ausgerichtet ist (siehe Seite 58).
 Stellen Sie bei Verwendung von Adapterhülsen sicher, dass diese korrekt
angebracht sind (siehe Seite 66).
 Setzen Sie den Drücker auf den auf der Innenseite der Tür hervorstehenden
Vierkant.
 Drücken Sie das Montageprofil der inneren Drücker-Rosette an das
Türblatt.
 Führen Sie die zwei Langschrauben (2) wie dargestellt durch die
Führungsschlitze am Montageprofil (1) der Drücker-Rosette in die
Bohrungen ein.
