Adapterhülse an mechanischem Beschlag außen verwenden
Im folgenden Abschnitt ist exemplarisch ein GUARD Slimline Langschild
dargestellt. Das Vorgehen bei anderen Beschlägen unterscheidet sich
nicht von der hier beschriebenen Weise.
Um einen Vierkant mit kleinerer Kantenlänge als 9 mm an einem
mechanischen Beschlag auf der Außenseite zu montieren, gehen Sie wie folgt
vor:

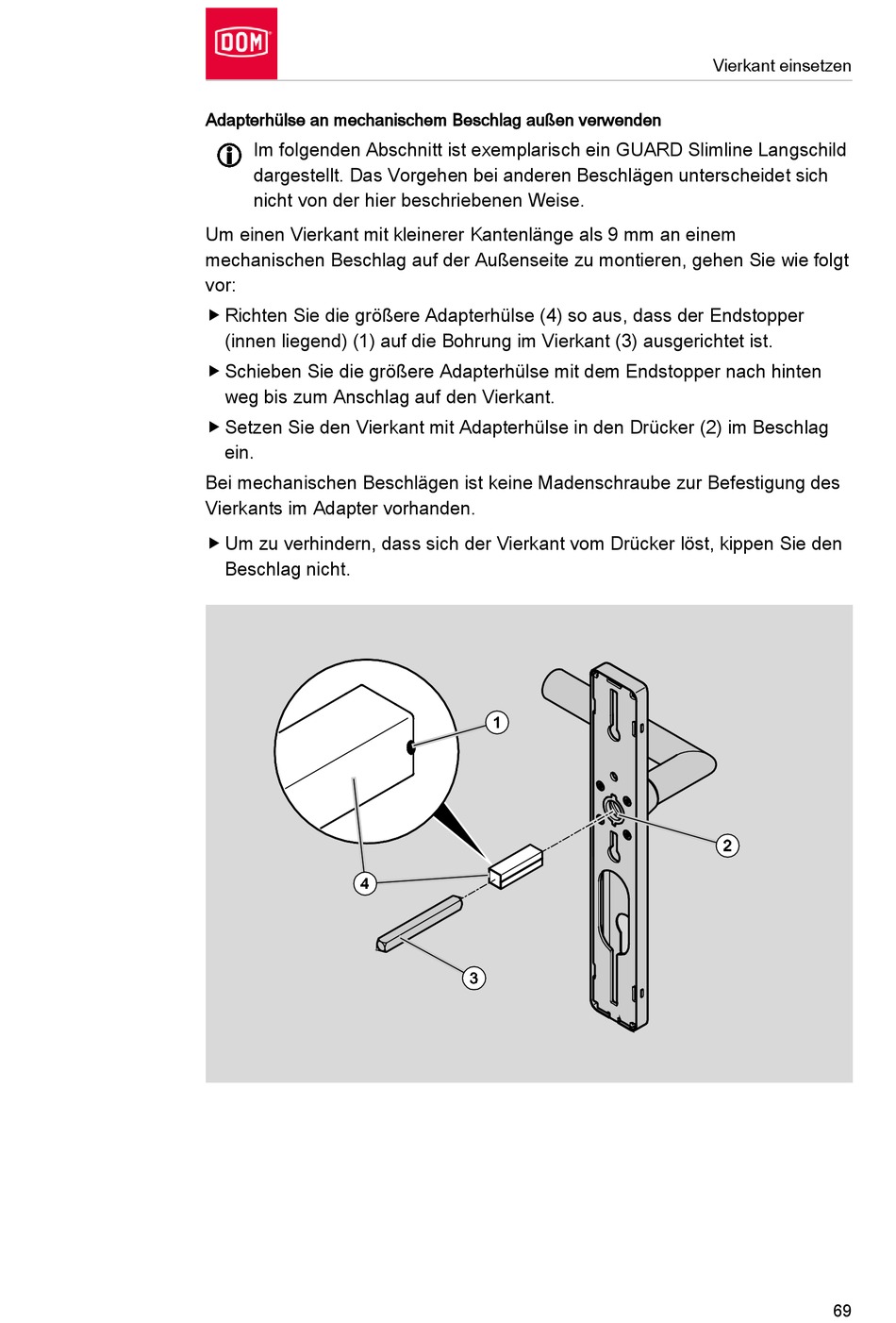

 Richten Sie die größere Adapterhülse (4) so aus, dass der Endstopper
(innen liegend) (1) auf die Bohrung im Vierkant (3) ausgerichtet ist.
 Schieben Sie die größere Adapterhülse mit dem Endstopper nach hinten
weg bis zum Anschlag auf den Vierkant.
 Setzen Sie den Vierkant mit Adapterhülse in den Drücker (2) im Beschlag
ein.
Bei mechanischen Beschlägen ist keine Madenschraube zur Befestigung des
Vierkants im Adapter vorhanden.
 Um zu verhindern, dass sich der Vierkant vom Drücker löst, kippen Sie den
Beschlag nicht.
Vierkant einsetzen
