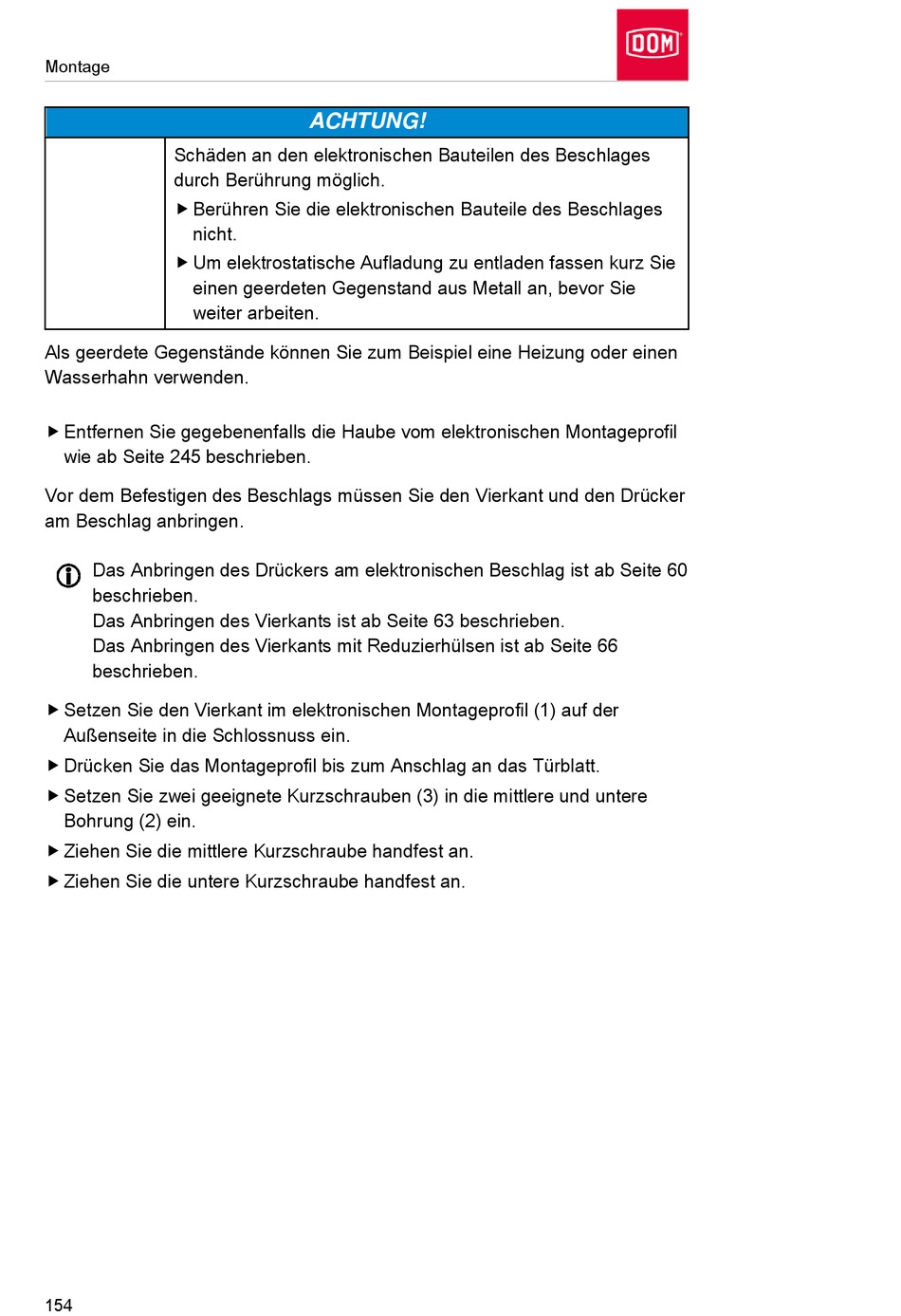

DOM GUARD Montage- Und Bedienungsanleitung Seite 154

Montage
Schäden an den elektronischen Bauteilen des Beschlages
durch Berührung möglich.
 Berühren Sie die elektronischen Bauteile des Beschlages
nicht.
 Um elektrostatische Aufladung zu entladen fassen kurz Sie
einen geerdeten Gegenstand aus Metall an, bevor Sie
weiter arbeiten.
Als geerdete Gegenstände können Sie zum Beispiel eine Heizung oder einen
Wasserhahn verwenden.
 Entfernen Sie gegebenenfalls die Haube vom elektronischen Montageprofil
wie ab Seite 245 beschrieben.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
 Setzen Sie den Vierkant im elektronischen Montageprofil (1) auf der
Außenseite in die Schlossnuss ein.
 Drücken Sie das Montageprofil bis zum Anschlag an das Türblatt.
 Setzen Sie zwei geeignete Kurzschrauben (3) in die mittlere und untere
Bohrung (2) ein.
 Ziehen Sie die mittlere Kurzschraube handfest an.
 Ziehen Sie die untere Kurzschraube handfest an.
154
ACHTUNG!
