DOM GUARD Montage- Und Bedienungsanleitung Seite 96

Montage
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die mittlere Kurzschraube
etwas.
 Prüfen Sie den Drücker erneut auf Leichtgängigkeit.
 Stellen Sie sicher, dass der Drücker am Beschlag der Innenseite korrekt
ausgerichtet ist (siehe Seite 58).
 Stellen Sie bei Verwendung von Adapterhülsen sicher, dass diese korrekt
angebracht sind (siehe Seite 66).
Um den inneren Beschlag mit dem montierten und ausgerichteten Drücker
anzubringen gehen Sie wie folgt vor:

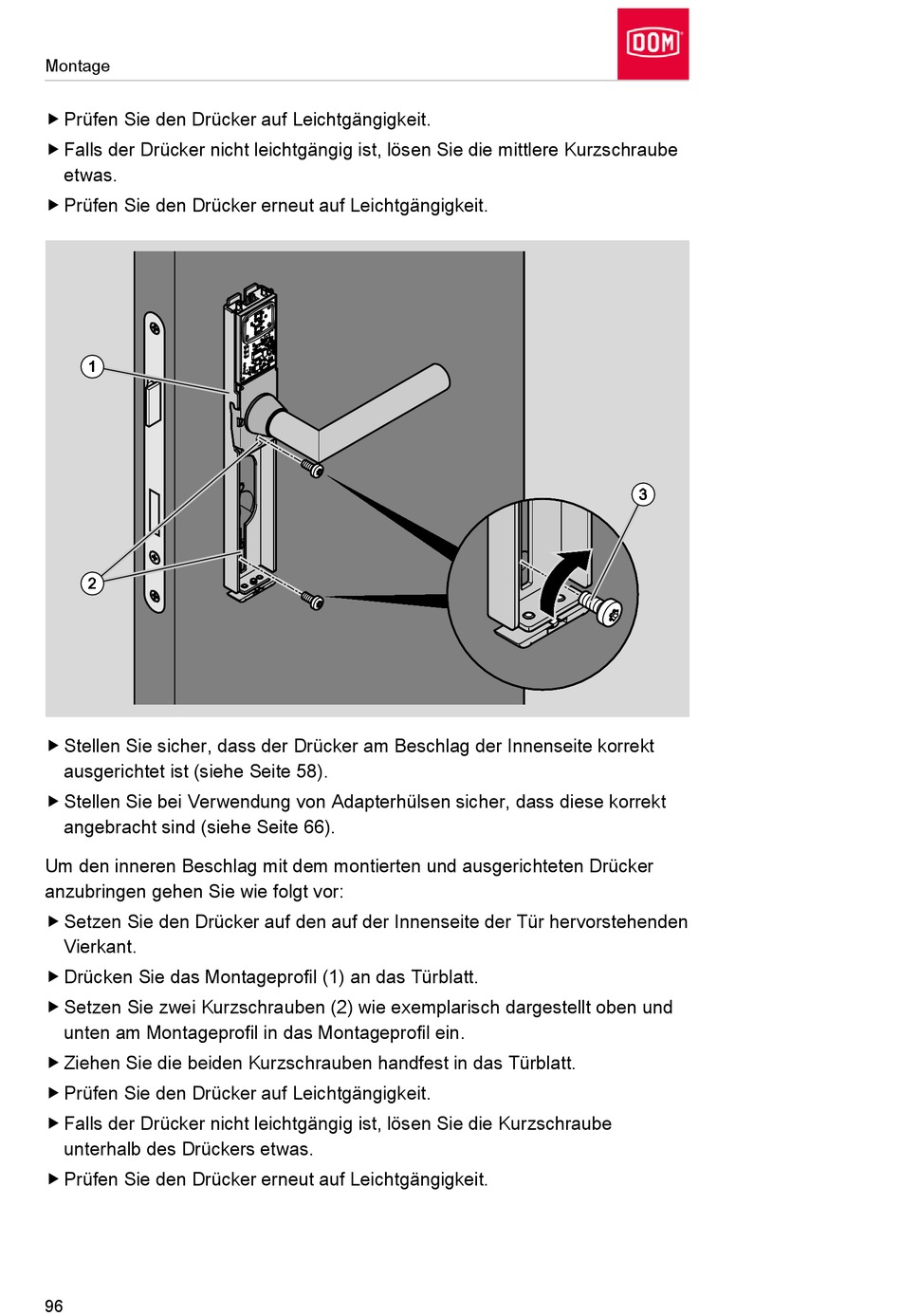

 Setzen Sie den Drücker auf den auf der Innenseite der Tür hervorstehenden
Vierkant.
 Drücken Sie das Montageprofil (1) an das Türblatt.
 Setzen Sie zwei Kurzschrauben (2) wie exemplarisch dargestellt oben und
unten am Montageprofil in das Montageprofil ein.
 Ziehen Sie die beiden Kurzschrauben handfest in das Türblatt.
 Prüfen Sie den Drücker auf Leichtgängigkeit.
 Falls der Drücker nicht leichtgängig ist, lösen Sie die Kurzschraube
unterhalb des Drückers etwas.
 Prüfen Sie den Drücker erneut auf Leichtgängigkeit.
96
