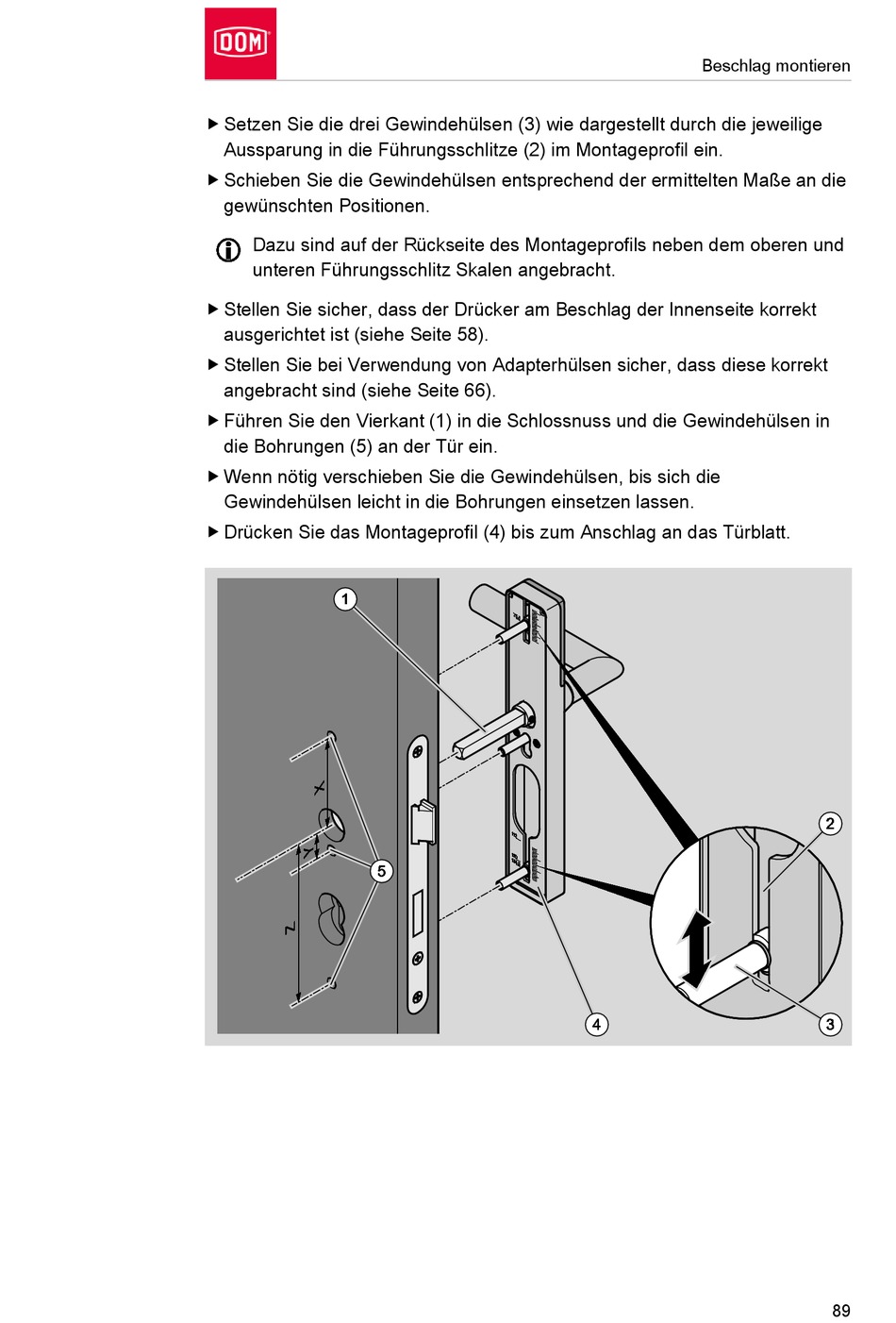

 Setzen Sie die drei Gewindehülsen (3) wie dargestellt durch die jeweilige
Aussparung in die Führungsschlitze (2) im Montageprofil ein.
 Schieben Sie die Gewindehülsen entsprechend der ermittelten Maße an die
gewünschten Positionen.
Dazu sind auf der Rückseite des Montageprofils neben dem oberen und
unteren Führungsschlitz Skalen angebracht.
 Stellen Sie sicher, dass der Drücker am Beschlag der Innenseite korrekt
ausgerichtet ist (siehe Seite 58).
 Stellen Sie bei Verwendung von Adapterhülsen sicher, dass diese korrekt
angebracht sind (siehe Seite 66).
 Führen Sie den Vierkant (1) in die Schlossnuss und die Gewindehülsen in
die Bohrungen (5) an der Tür ein.
 Wenn nötig verschieben Sie die Gewindehülsen, bis sich die
Gewindehülsen leicht in die Bohrungen einsetzen lassen.
 Drücken Sie das Montageprofil (4) bis zum Anschlag an das Türblatt.
