 Prüfen Sie den Außendrücker auf einwandfreie Funktion (Kuppeln).
Wenn der Außendrücker nicht einwandfrei kuppelt, richten Sie diesen wie folgt
aus:
 Entfernen Sie die Haube des Außenbeschlags, wie im Abschnitt "Beschlag
demontieren" ab Seite 242 beschrieben.
 Richten Sie den Außendrücker horizontal so aus, dass die waagrechte
Position von Außendrücker und Innendrücker übereinstimmt.
 Bringen Sie die Haube wieder am Montageprofil an.

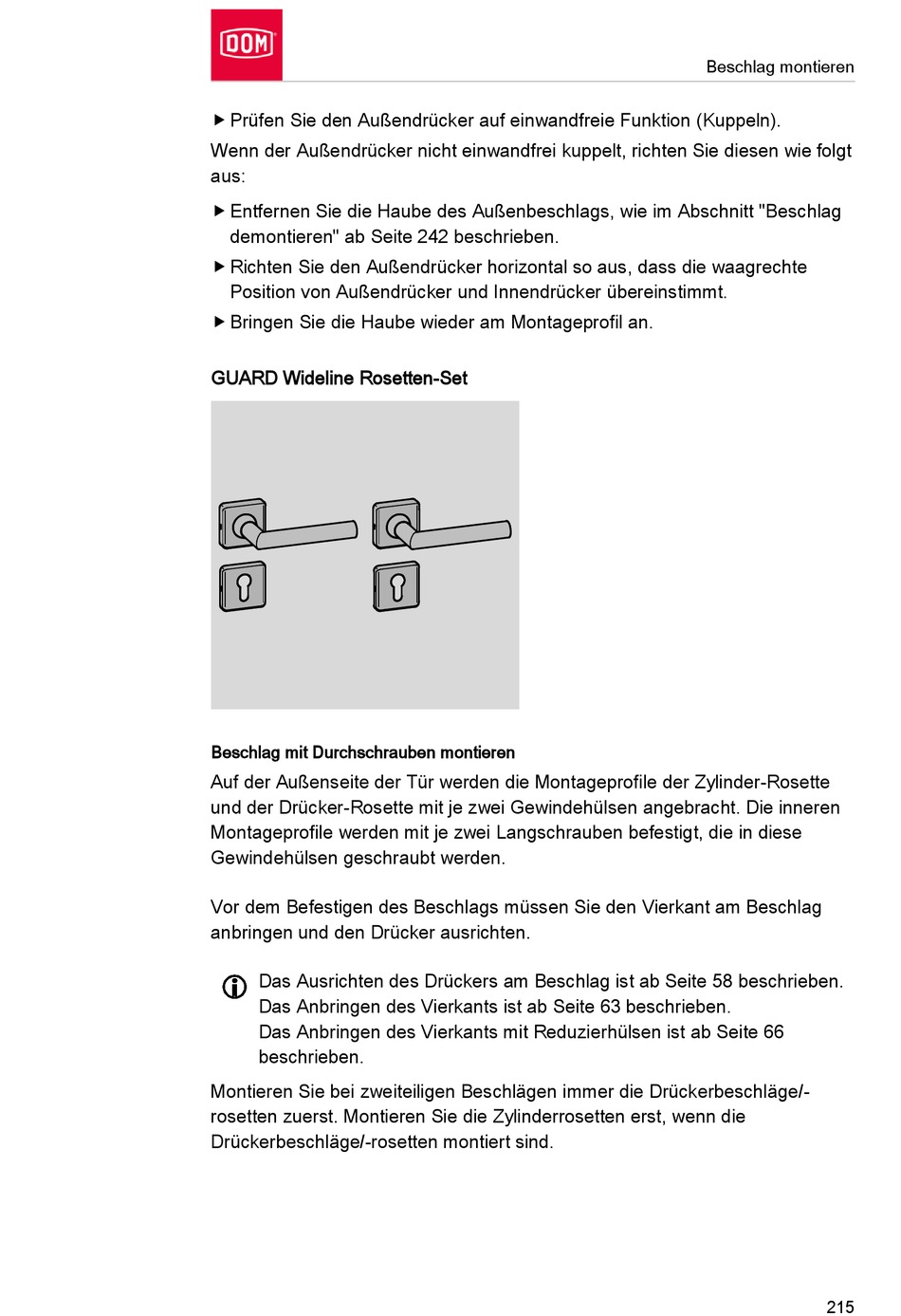

GUARD Wideline Rosetten-Set

Beschlag mit Durchschrauben montieren
Auf der Außenseite der Tür werden die Montageprofile der Zylinder-Rosette
und der Drücker-Rosette mit je zwei Gewindehülsen angebracht. Die inneren
Montageprofile werden mit je zwei Langschrauben befestigt, die in diese
Gewindehülsen geschraubt werden.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant am Beschlag
anbringen und den Drücker ausrichten.
Das Ausrichten des Drückers am Beschlag ist ab Seite 58 beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
Montieren Sie bei zweiteiligen Beschlägen immer die Drückerbeschläge/-
rosetten zuerst. Montieren Sie die Zylinderrosetten erst, wenn die
Drückerbeschläge/-rosetten montiert sind.
Beschlag montieren
