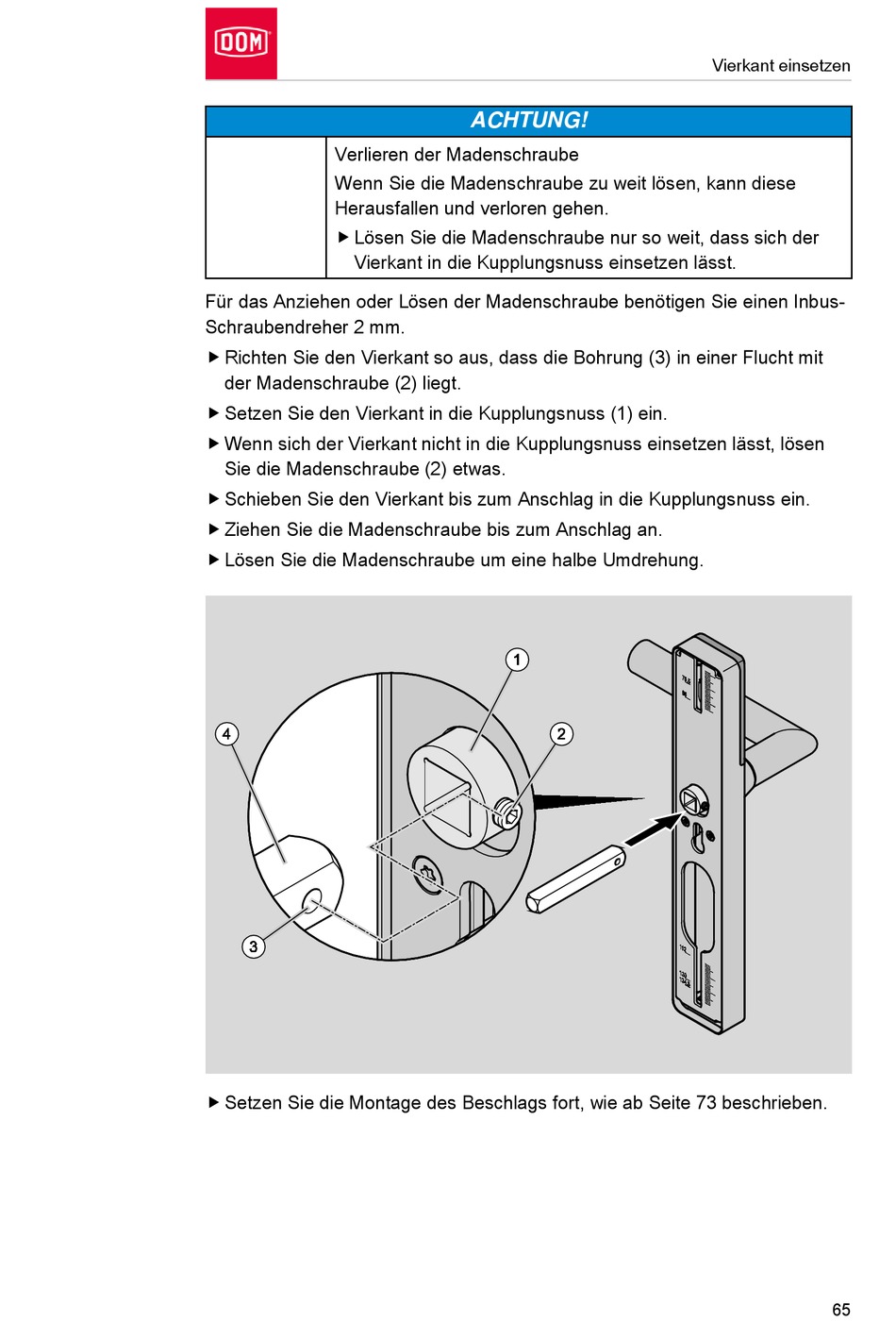

DOM GUARD Montage- Und Bedienungsanleitung Seite 65

Verlieren der Madenschraube
Wenn Sie die Madenschraube zu weit lösen, kann diese
Herausfallen und verloren gehen.
 Lösen Sie die Madenschraube nur so weit, dass sich der
Vierkant in die Kupplungsnuss einsetzen lässt.
Für das Anziehen oder Lösen der Madenschraube benötigen Sie einen Inbus-
Schraubendreher 2 mm.
 Richten Sie den Vierkant so aus, dass die Bohrung (3) in einer Flucht mit
der Madenschraube (2) liegt.
 Setzen Sie den Vierkant in die Kupplungsnuss (1) ein.
 Wenn sich der Vierkant nicht in die Kupplungsnuss einsetzen lässt, lösen
Sie die Madenschraube (2) etwas.
 Schieben Sie den Vierkant bis zum Anschlag in die Kupplungsnuss ein.
 Ziehen Sie die Madenschraube bis zum Anschlag an.
 Lösen Sie die Madenschraube um eine halbe Umdrehung.
 Setzen Sie die Montage des Beschlags fort, wie ab Seite 73 beschrieben.
ACHTUNG!
Vierkant einsetzen
65
