Montage
Die Haube des mechanischen Beschlags ist bei Lieferung nur lose aufgesetzt.
Sie müssen die Haube an das Montageprofil drücken, bis sie hörbar einrastet.
Verformung der Haube durch gewaltsames Andrücken
möglich.
 Drücken Sie die Haube vorsichtig bis zum Einrasten in die
Verriegelungspunkte.
 Wenn nötig schlagen Sie mit dem Handballen leicht auf die
äußere Kante der Haube.

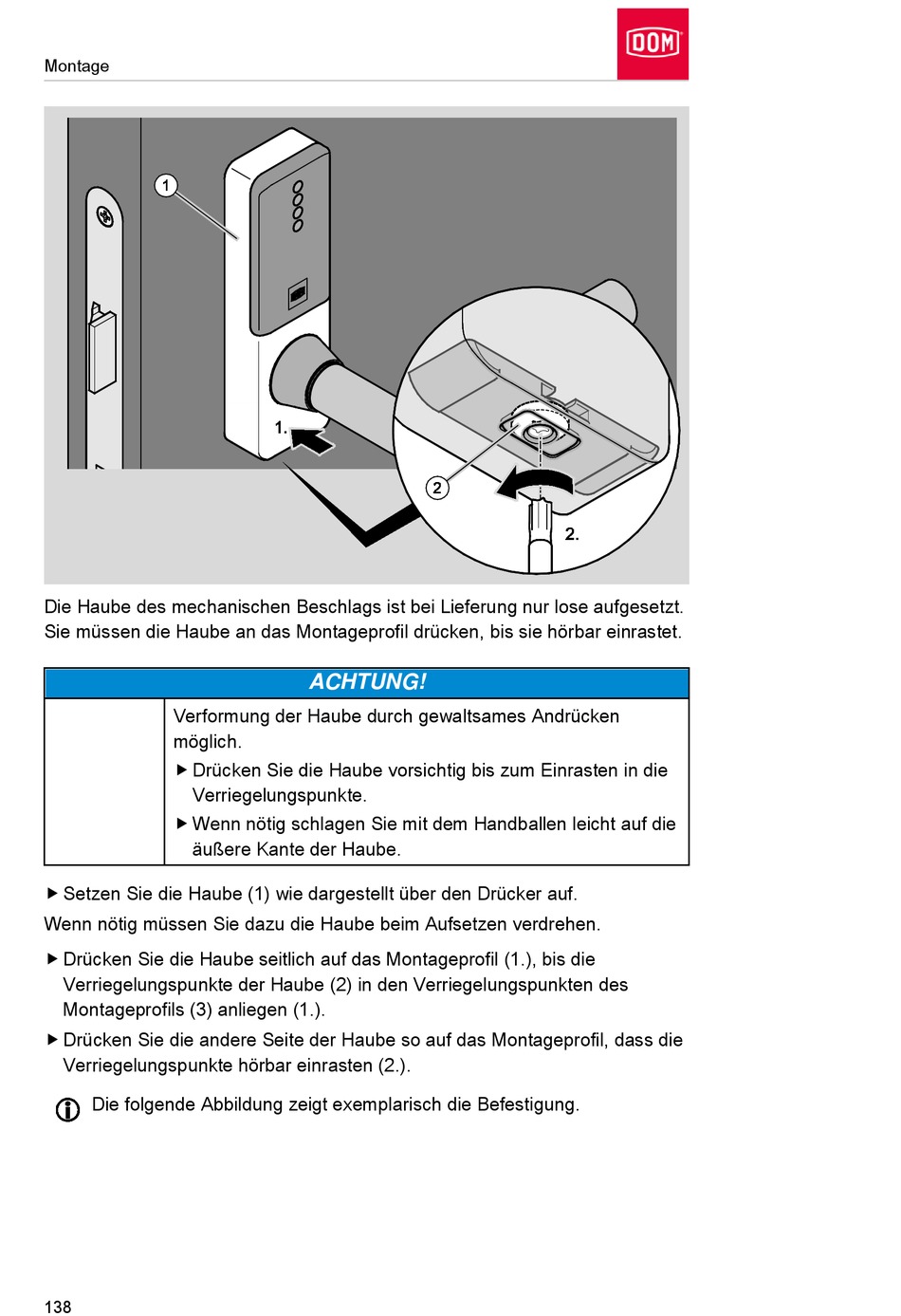

 Setzen Sie die Haube (1) wie dargestellt über den Drücker auf.
Wenn nötig müssen Sie dazu die Haube beim Aufsetzen verdrehen.
 Drücken Sie die Haube seitlich auf das Montageprofil (1.), bis die
Verriegelungspunkte der Haube (2) in den Verriegelungspunkten des
Montageprofils (3) anliegen (1.).
 Drücken Sie die andere Seite der Haube so auf das Montageprofil, dass die
Verriegelungspunkte hörbar einrasten (2.).
Die folgende Abbildung zeigt exemplarisch die Befestigung.
138
ACHTUNG!
