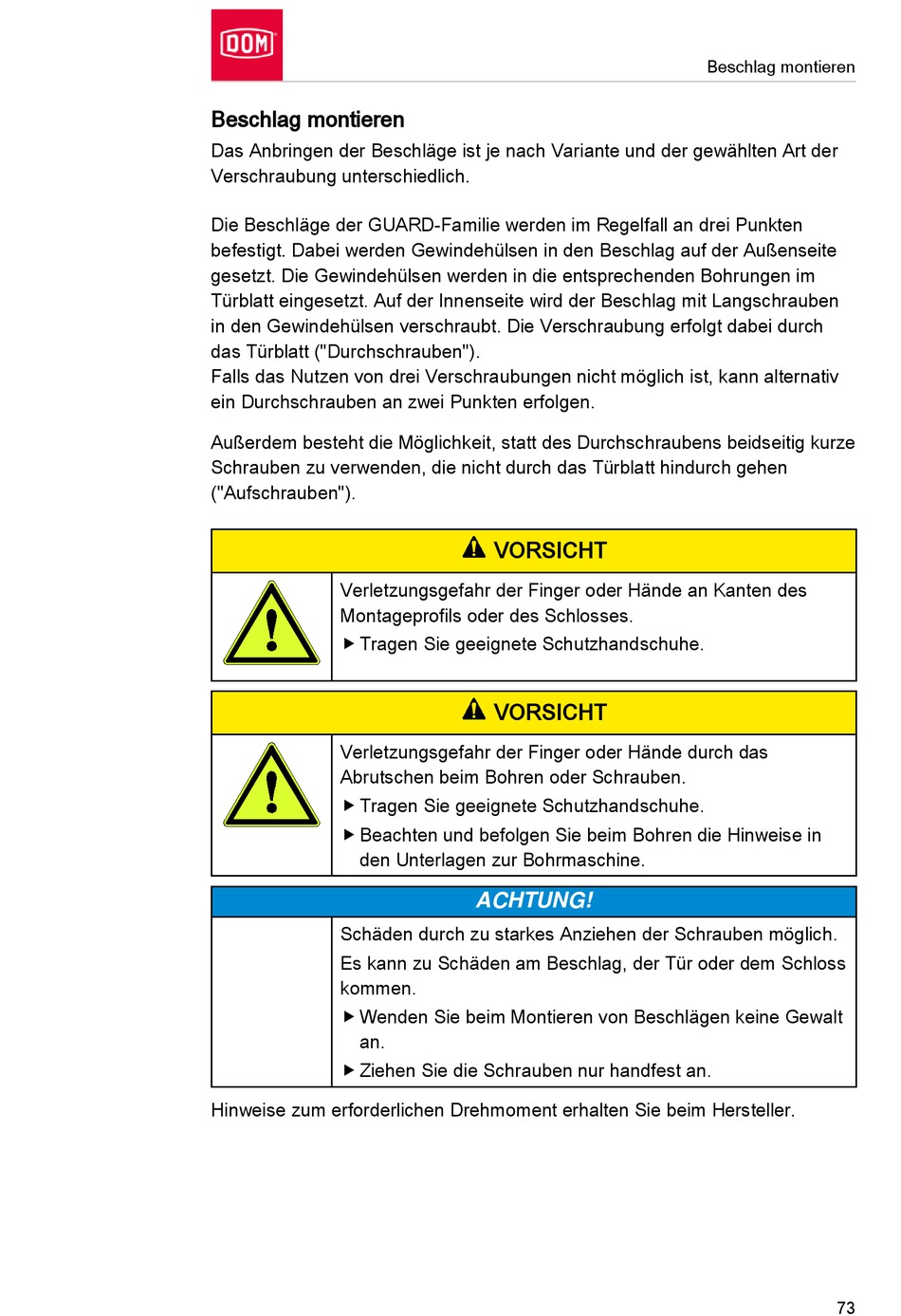

Beschlag montieren

Das Anbringen der Beschläge ist je nach Variante und der gewählten Art der
Verschraubung unterschiedlich.
Die Beschläge der GUARD-Familie werden im Regelfall an drei Punkten
befestigt. Dabei werden Gewindehülsen in den Beschlag auf der Außenseite
gesetzt. Die Gewindehülsen werden in die entsprechenden Bohrungen im
Türblatt eingesetzt. Auf der Innenseite wird der Beschlag mit Langschrauben
in den Gewindehülsen verschraubt. Die Verschraubung erfolgt dabei durch
das Türblatt ("Durchschrauben").
Falls das Nutzen von drei Verschraubungen nicht möglich ist, kann alternativ
ein Durchschrauben an zwei Punkten erfolgen.
Außerdem besteht die Möglichkeit, statt des Durchschraubens beidseitig kurze
Schrauben zu verwenden, die nicht durch das Türblatt hindurch gehen
("Aufschrauben").
Verletzungsgefahr der Finger oder Hände an Kanten des
Montageprofils oder des Schlosses.
 Tragen Sie geeignete Schutzhandschuhe.
Verletzungsgefahr der Finger oder Hände durch das
Abrutschen beim Bohren oder Schrauben.
 Tragen Sie geeignete Schutzhandschuhe.
 Beachten und befolgen Sie beim Bohren die Hinweise in
den Unterlagen zur Bohrmaschine.
Schäden durch zu starkes Anziehen der Schrauben möglich.
Es kann zu Schäden am Beschlag, der Tür oder dem Schloss
kommen.
 Wenden Sie beim Montieren von Beschlägen keine Gewalt
an.
 Ziehen Sie die Schrauben nur handfest an.
Hinweise zum erforderlichen Drehmoment erhalten Sie beim Hersteller.
VORSICHT
VORSICHT
ACHTUNG!
Beschlag montieren
73
