Bauteile des Slimline Rosetten-Sets

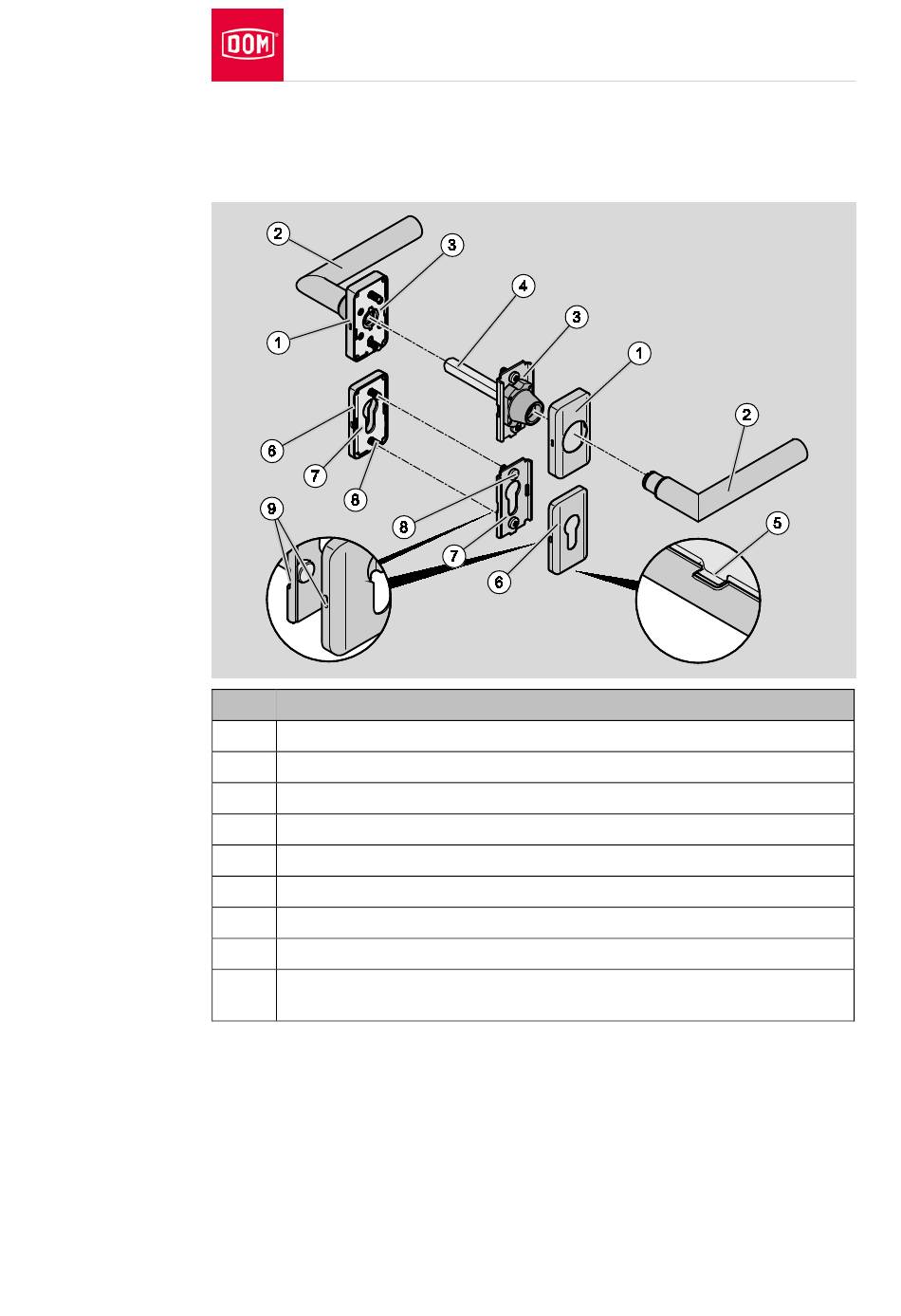

In der folgenden Abbildung sind die wichtigsten Bauteile des Slimline
Rosetten-Sets dargestellt.
Nr. Benennung
1 Haube Drücker-Rosette innen und außen
2 Drücker
3 Montageprofil Drücker-Rosetten
4 Vierkant
5 Ansatzpunkt für Rosettenheber
6 Haube Zylinder-Rosette innen und außen
7 Montageprofil Zylinder-Rosette innen und außen
8 Schrauben zum Aufschrauben der Montageprofile
9 Verriegelungspunkte zum Befestigen der Haube des mechanischen
Beschlags
Übersicht der wichtigsten Bauteile der Beschläge
31
