Montage
Zum Lösen der Schraube am Haubenverschluss benötigen Sie einen Torx10-
Schraubendreher.

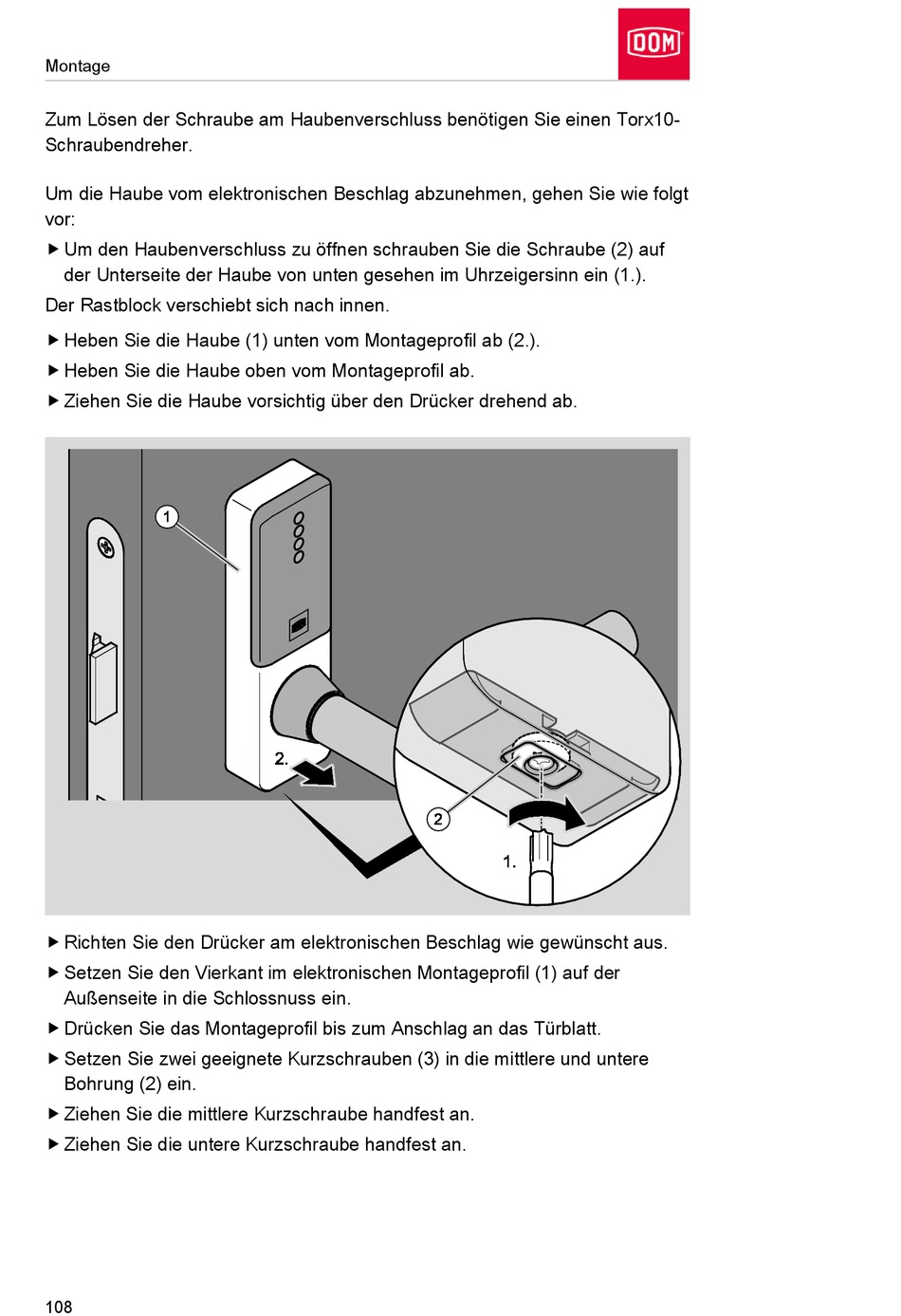

Um die Haube vom elektronischen Beschlag abzunehmen, gehen Sie wie folgt
vor:
 Um den Haubenverschluss zu öffnen schrauben Sie die Schraube (2) auf
der Unterseite der Haube von unten gesehen im Uhrzeigersinn ein (1.).
Der Rastblock verschiebt sich nach innen.
 Heben Sie die Haube (1) unten vom Montageprofil ab (2.).
 Heben Sie die Haube oben vom Montageprofil ab.
 Ziehen Sie die Haube vorsichtig über den Drücker drehend ab.
 Richten Sie den Drücker am elektronischen Beschlag wie gewünscht aus.
 Setzen Sie den Vierkant im elektronischen Montageprofil (1) auf der
Außenseite in die Schlossnuss ein.
 Drücken Sie das Montageprofil bis zum Anschlag an das Türblatt.
 Setzen Sie zwei geeignete Kurzschrauben (3) in die mittlere und untere
Bohrung (2) ein.
 Ziehen Sie die mittlere Kurzschraube handfest an.
 Ziehen Sie die untere Kurzschraube handfest an.
