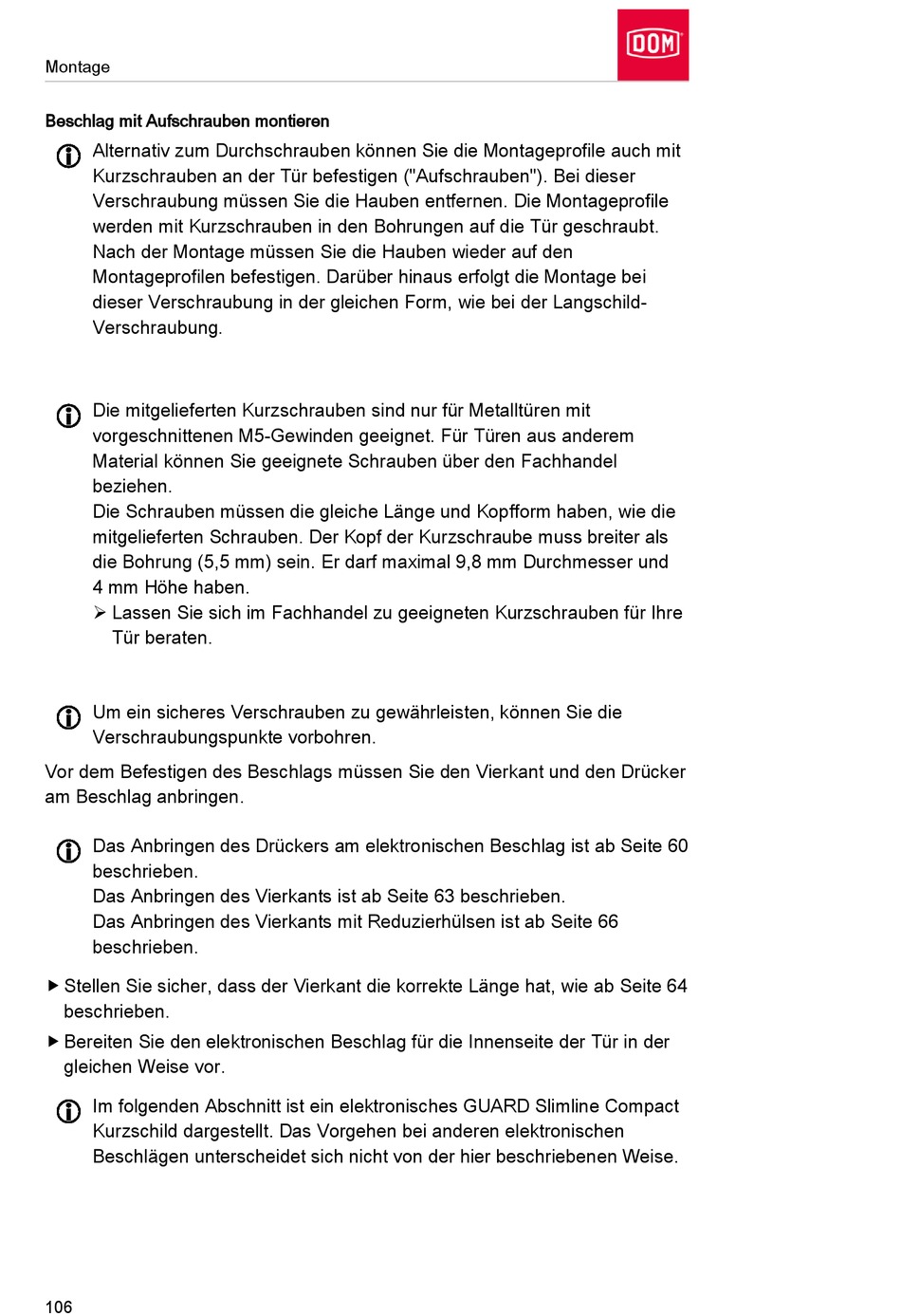

DOM GUARD Montage- Und Bedienungsanleitung Seite 106

Montage
Beschlag mit Aufschrauben montieren
Alternativ zum Durchschrauben können Sie die Montageprofile auch mit
Kurzschrauben an der Tür befestigen ("Aufschrauben"). Bei dieser
Verschraubung müssen Sie die Hauben entfernen. Die Montageprofile
werden mit Kurzschrauben in den Bohrungen auf die Tür geschraubt.
Nach der Montage müssen Sie die Hauben wieder auf den
Montageprofilen befestigen. Darüber hinaus erfolgt die Montage bei
dieser Verschraubung in der gleichen Form, wie bei der Langschild-
Verschraubung.
Die mitgelieferten Kurzschrauben sind nur für Metalltüren mit
vorgeschnittenen M5-Gewinden geeignet. Für Türen aus anderem
Material können Sie geeignete Schrauben über den Fachhandel
beziehen.
Die Schrauben müssen die gleiche Länge und Kopfform haben, wie die
mitgelieferten Schrauben. Der Kopf der Kurzschraube muss breiter als
die Bohrung (5,5 mm) sein. Er darf maximal 9,8 mm Durchmesser und
4 mm Höhe haben.
 Lassen Sie sich im Fachhandel zu geeigneten Kurzschrauben für Ihre
Tür beraten.
Um ein sicheres Verschrauben zu gewährleisten, können Sie die
Verschraubungspunkte vorbohren.
Vor dem Befestigen des Beschlags müssen Sie den Vierkant und den Drücker
am Beschlag anbringen.
Das Anbringen des Drückers am elektronischen Beschlag ist ab Seite 60
beschrieben.
Das Anbringen des Vierkants ist ab Seite 63 beschrieben.
Das Anbringen des Vierkants mit Reduzierhülsen ist ab Seite 66
beschrieben.
 Stellen Sie sicher, dass der Vierkant die korrekte Länge hat, wie ab Seite 64
beschrieben.
 Bereiten Sie den elektronischen Beschlag für die Innenseite der Tür in der
gleichen Weise vor.
Im folgenden Abschnitt ist ein elektronisches GUARD Slimline Compact
Kurzschild dargestellt. Das Vorgehen bei anderen elektronischen
Beschlägen unterscheidet sich nicht von der hier beschriebenen Weise.
106
