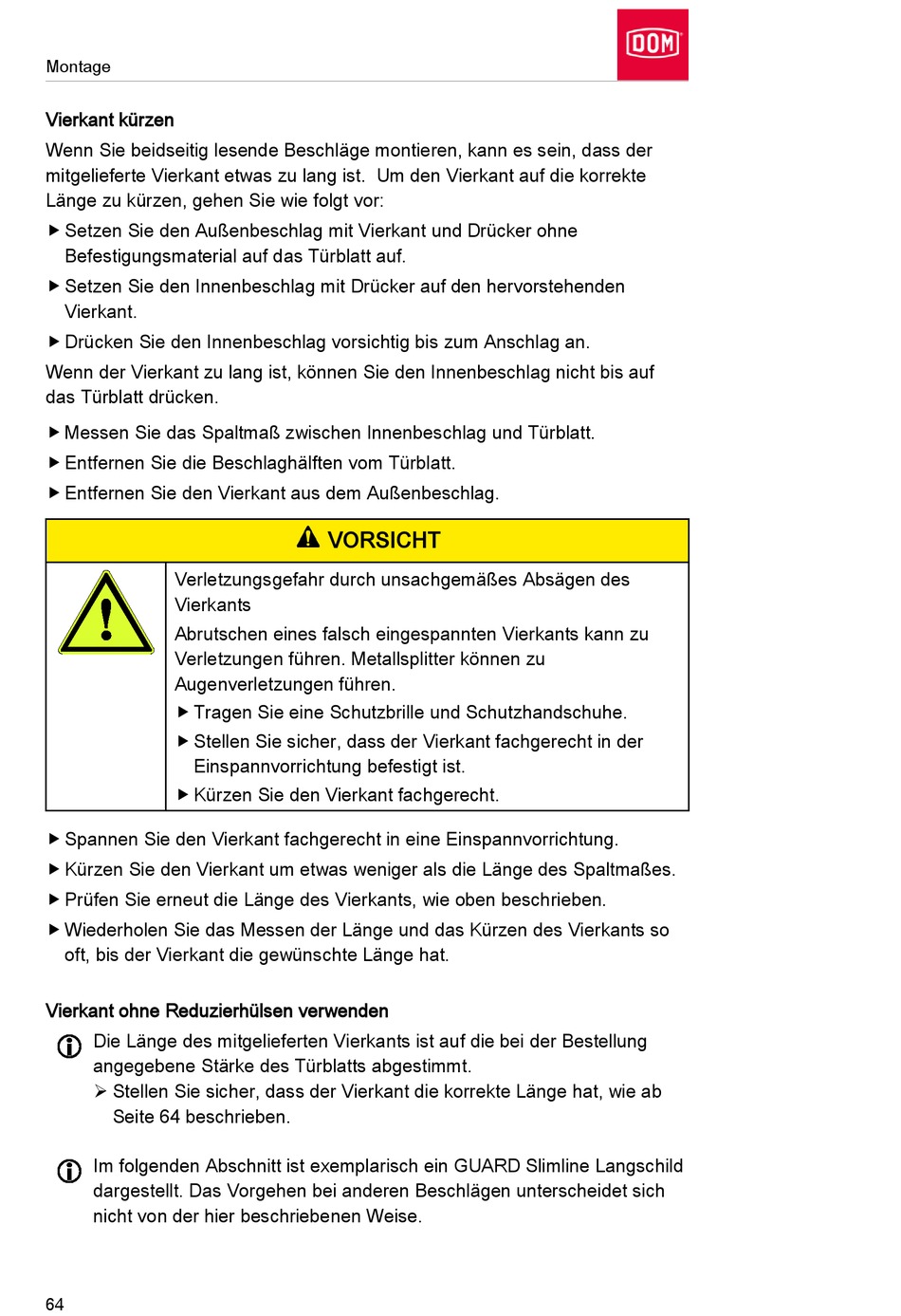

Vierkant Kürzen; Vierkant Ohne Reduzierhülsen Verwenden - DOM GUARD Montage- Und Bedienungsanleitung

Montage
Vierkant kürzen
Wenn Sie beidseitig lesende Beschläge montieren, kann es sein, dass der
mitgelieferte Vierkant etwas zu lang ist. Um den Vierkant auf die korrekte
Länge zu kürzen, gehen Sie wie folgt vor:
 Setzen Sie den Außenbeschlag mit Vierkant und Drücker ohne
Befestigungsmaterial auf das Türblatt auf.
 Setzen Sie den Innenbeschlag mit Drücker auf den hervorstehenden
Vierkant.
 Drücken Sie den Innenbeschlag vorsichtig bis zum Anschlag an.
Wenn der Vierkant zu lang ist, können Sie den Innenbeschlag nicht bis auf
das Türblatt drücken.
 Messen Sie das Spaltmaß zwischen Innenbeschlag und Türblatt.
 Entfernen Sie die Beschlaghälften vom Türblatt.
 Entfernen Sie den Vierkant aus dem Außenbeschlag.
Verletzungsgefahr durch unsachgemäßes Absägen des
Vierkants
Abrutschen eines falsch eingespannten Vierkants kann zu
Verletzungen führen. Metallsplitter können zu
Augenverletzungen führen.
 Tragen Sie eine Schutzbrille und Schutzhandschuhe.
 Stellen Sie sicher, dass der Vierkant fachgerecht in der
Einspannvorrichtung befestigt ist.
 Kürzen Sie den Vierkant fachgerecht.
 Spannen Sie den Vierkant fachgerecht in eine Einspannvorrichtung.
 Kürzen Sie den Vierkant um etwas weniger als die Länge des Spaltmaßes.
 Prüfen Sie erneut die Länge des Vierkants, wie oben beschrieben.
 Wiederholen Sie das Messen der Länge und das Kürzen des Vierkants so
oft, bis der Vierkant die gewünschte Länge hat.
Vierkant ohne Reduzierhülsen verwenden
Die Länge des mitgelieferten Vierkants ist auf die bei der Bestellung
angegebene Stärke des Türblatts abgestimmt.
 Stellen Sie sicher, dass der Vierkant die korrekte Länge hat, wie ab
Seite 64 beschrieben.
Im folgenden Abschnitt ist exemplarisch ein GUARD Slimline Langschild
dargestellt. Das Vorgehen bei anderen Beschlägen unterscheidet sich
nicht von der hier beschriebenen Weise.
