Benutzerhandbuch IO-Link Master EtherNet/IP (EIP) und Modbus/TCP

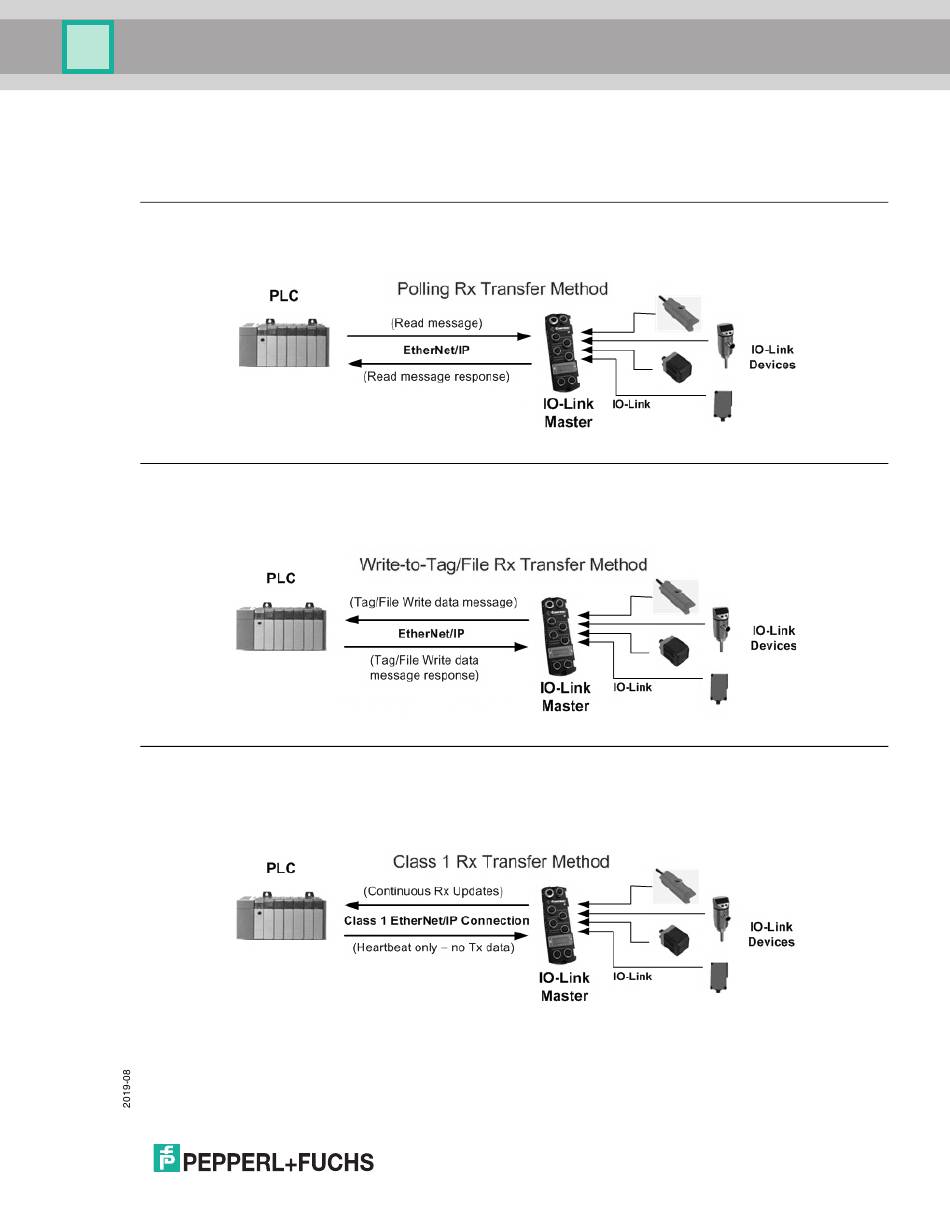

| Datenübertragungsverfahren | Prozessdatenmethoden empfangen | Polling: SPS fordert Daten an |
Write-to-Tag/File: IO-Link Master schreibt Daten direkt in den SPS-Speicher
•
Klasse-1-Anschluss (nur Eingang): SPS und IO-Link Master verwenden eine E/A-Verbindung
•
11.2.1.1. Polling: SPS fordert Daten an
Wird bei einigen industriellen Protokollen auch als
vom IO-Link Master über Nachrichten anfordern. Der IO-Link Master reagiert erst, wenn er eine
Datenanforderung erhält.
11.2.1.2. Write-to-Tag/File: IO-Link Master schreibt Daten direkt in den SPS-Speicher
Wird bei einigen industriellen Protokollen auch
Master Nachrichten senden, die Daten direkt in ein Tag oder eine Datei auf der SPS schreiben. Der IO-Link
Master sendet geänderte Daten sofort an die SPS und kann optional so konfiguriert werden, dass auch
„Heartbeat"-Aktualisierungsnachrichten in regelmäßigen Zeitabständen gesendet werden.
11.2.1.3. Klasse-1-Anschluss (nur Eingang): SPS und IO-Link Master verwenden eine E/A-Verbindung
Wird bei einigen industriellen Protokollen auch als
Verbindungsmethode müssen IO-Link Master und SPS über eine E/A-Verbindung miteinander verbunden
werden. Für EtherNet/IP muss zunächst eine Verbindung über UDP erstellt werden. Sobald die Verbindung
hergestellt ist, sendet der IO-Link Master kontinuierlich Eingangsdaten mit einer SPS-konfigurierbaren Rate an
die SPS.
Slave-Modus
bezeichnet. Die Steuerung muss die Daten
Master-Modus
genannt. Bei Write-to-Tag/File muss der IO-Link
E/A-Modus
bezeichnet. Bei der Klasse-1-
auf Seite 78
auf Seite 78
78
