Benutzerhandbuch IO-Link Master EtherNet/IP (EIP) und Modbus/TCP
| Tag-Definitionen im SPS-Beispielprogramm | Verwendung anderer Befehlsformate für ISDU-Anforderungen und -
Antworten | |

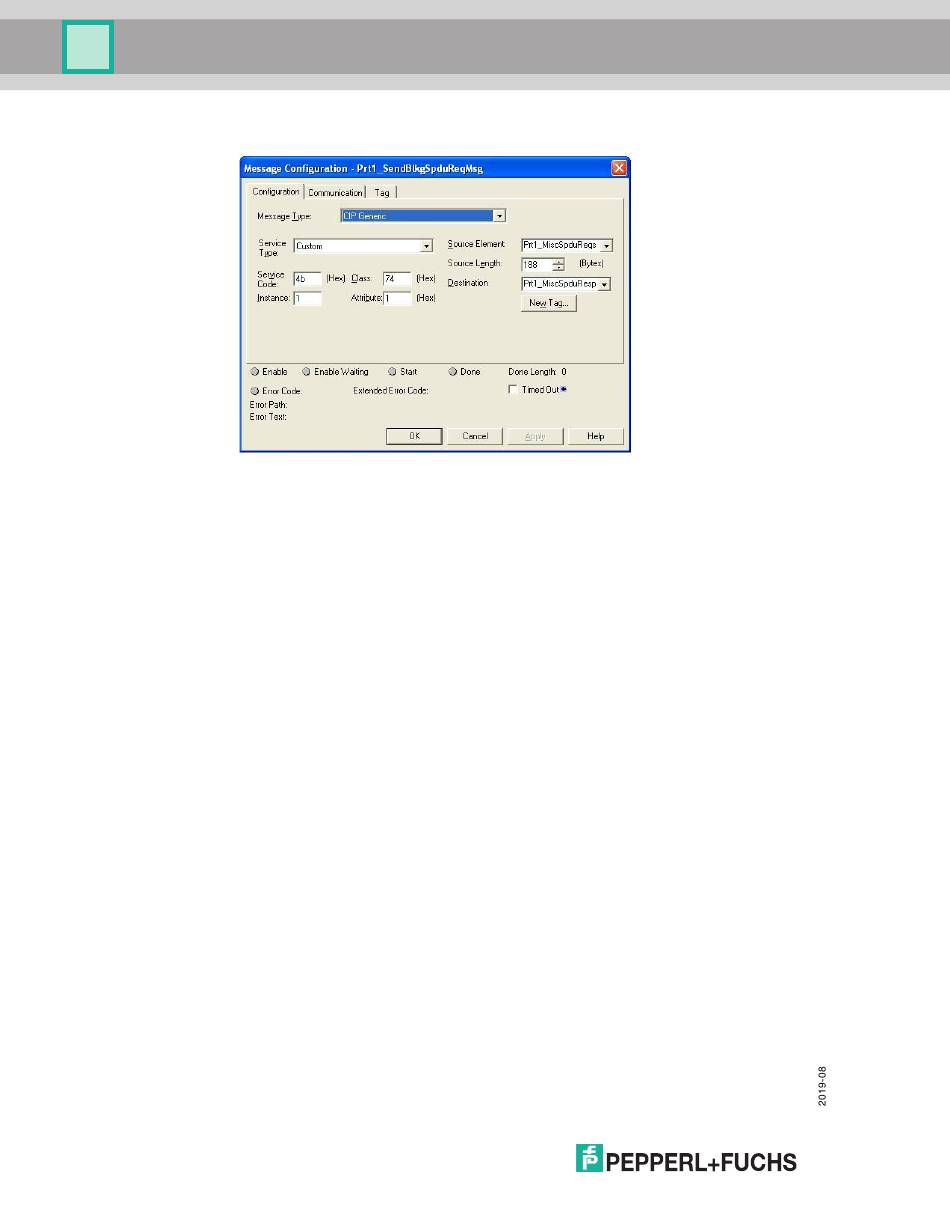

4. Ändern Sie die entsprechenden MSG-Anweisungseinstellungen:
a. Ändern Sie das Source Element in das des neuen ISDU-Anforderungs-Tags.
b. Ändern Sie die Source Length in die Länge wie beim neuen Source Element. Diese Informationen
werden häufig im Teilfenster mit der Definition für benutzerdefinierte Strukturen angezeigt.
c. Ändern Sie Destination auf das Ziel des neuen Antwort-Tags.
161
