Benutzerhandbuch IO-Link Master EtherNet/IP (EIP) und Modbus/TCP
| Betrieb des SPS-Beispielprogramms | | |
-
Der IO-Link sendet den Status „In Bearbeitung" zurück, bis alle ISDU-Befehle verarbeitet
worden sind.
•
Wenn das Tag PrtN_GetNonBlkISDUResp aktiviert ist, sendet dieser Zweig eine explizite Nachricht
an den IO-Link Master, um die ISDU-Antwort abzurufen.
•
Zweig 7 aktiviert (verriegelt) GetNonBlkISDUResp, sobald die MSG in Zweig 4 erfolgreich
abgeschlossen worden ist.
•
Die ISDU-Antwort wird abgerufen, bis die empfangene Antwort entweder einen Erfolg (2) oder
einen Fehler (3 oder 4) anzeigt.
f.

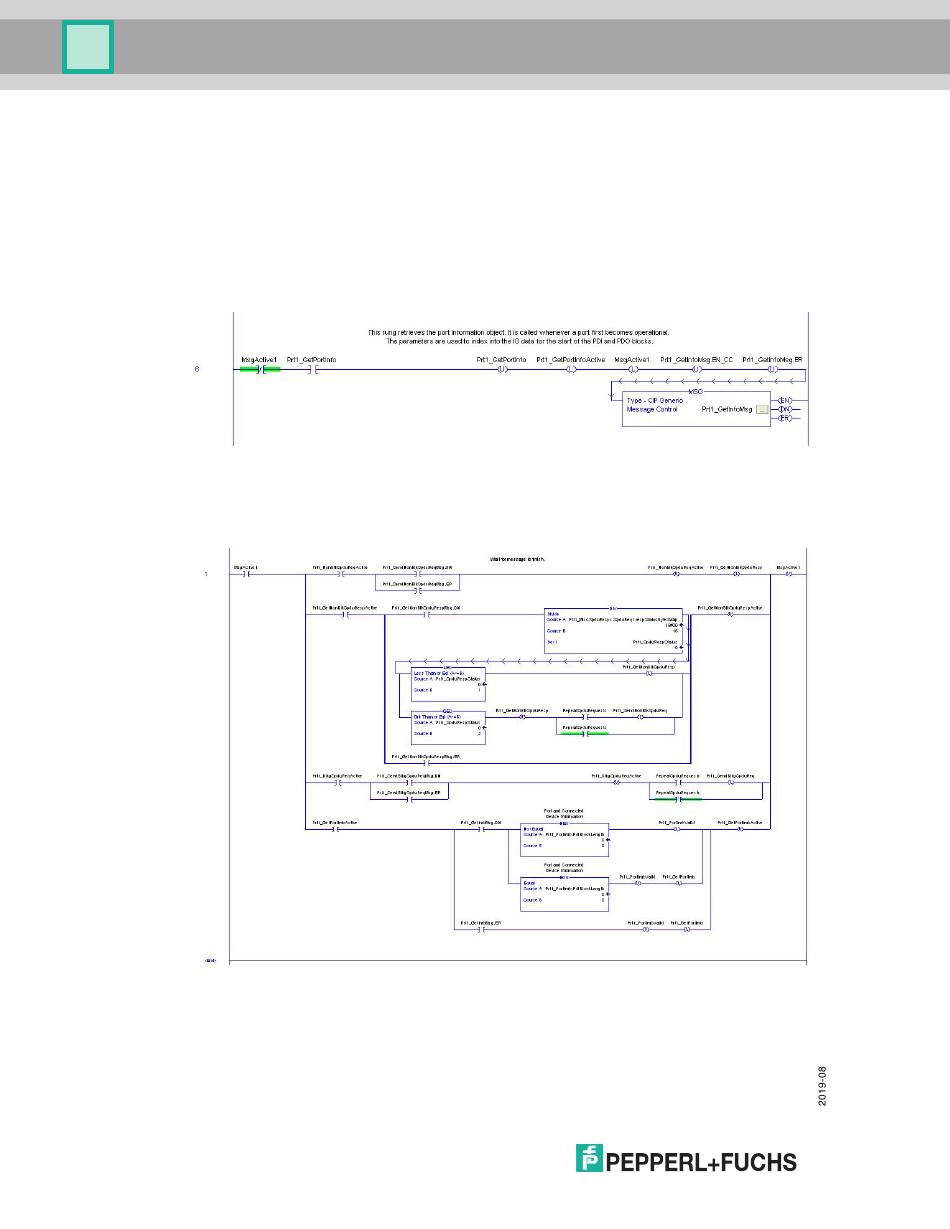

Zweig 6:
•
Wenn das Tag PrtN_GetPortInfo aktiviert ist, sendet dieses Netzwerk eine explizite Nachricht, um
den Informationsblock des IO-Link-Ports anzufordern.
•
Das Tag PrtN_GetDevInfo wird in Netzwerk 0 aktiviert, wenn der IO-Link Master-
Verbindungsstatus von inaktiv zu aktiv wechselt.
g. Zweig 7:
Dieser Zweig überwacht die verschiedenen expliziten Nachrichten auf ihre Fertigstellung.
•
Steuert den nicht blockierenden ISDU-Anforderungsprozess, indem Nachrichten die ISDU-Antwort
abrufen können, bis die Anforderung abgeschlossen ist.
•
Legt die verschiedenen Flags fest, wenn eine Nachricht zum Abrufen von Port-Informationen
abgeschlossen ist.
149
