Benutzerhandbuch IO-Link Master EtherNet/IP (EIP) und Modbus/TCP
| | | |

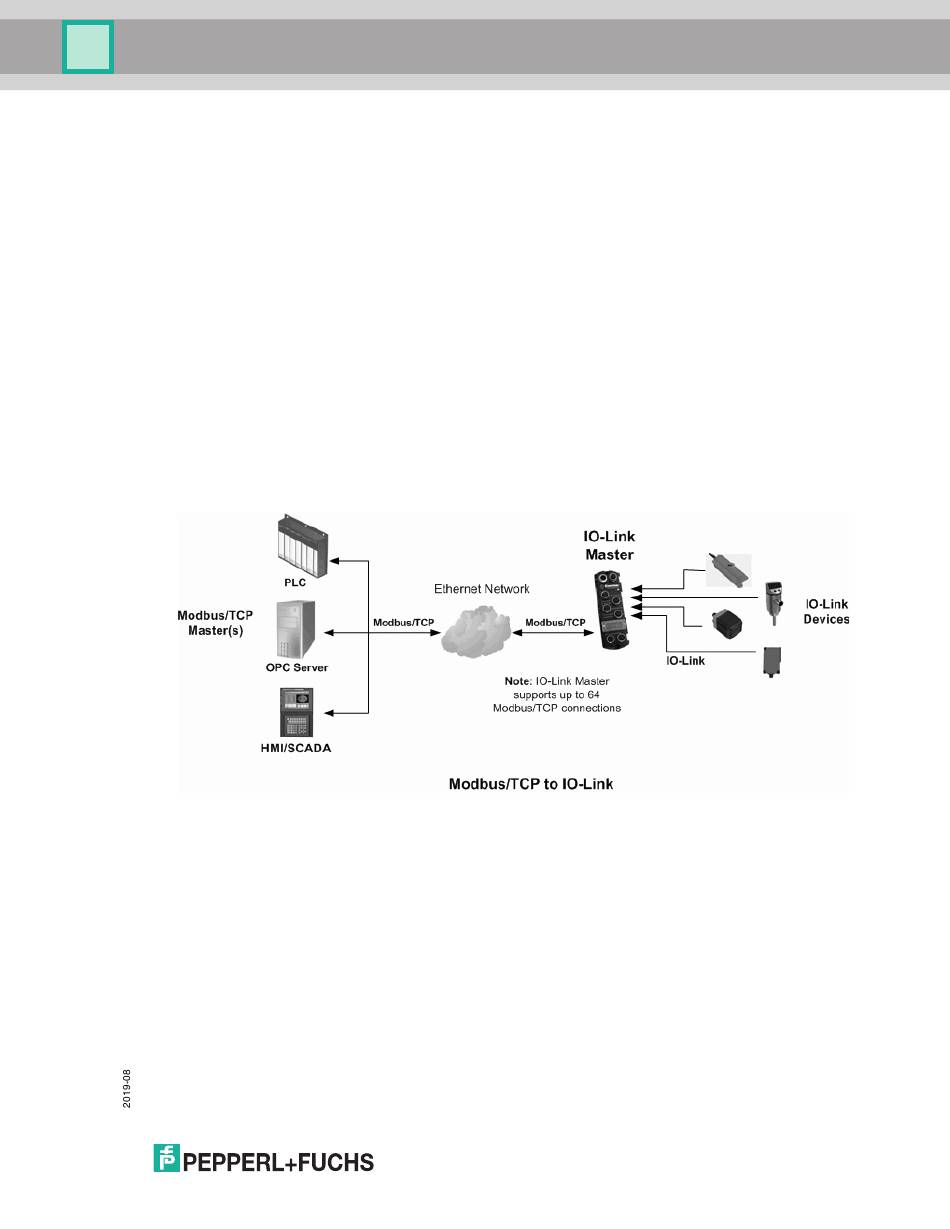

17. Modbus/TCP-Schnittstelle
Der IO-Link Master bietet eine Modbus/TCP-Slave-Schnittstelle mit folgenden Funktionen:
•
Lesezugriff auf die Datenblöcke „Process Data Input" (PDI) und „Process Data Output" (PDO) für jeden IO-
Link-Port
•
Schreibzugriff auf den PDO-Datenblock für jeden IO-Link-Port
•
Schreibzugriff zum Senden von ISDU-Anforderungen an jeden IO-Link-Port
•
Lesezugriff auf ISDU-Antworten von jedem IO-Link-Port
•
Lesezugriff auf den Port-Informationsblock für jeden IO-Link-Port
Die Modbus-Schnittstelle ist standardmäßig deaktiviert. So aktivieren Sie Modbus/TCP:
1. Klicken Sie auf Configuration | Modbus/TCP.
2. Klicken Sie in der Tabelle Modbus/TCP Configuration auf die Schaltfläche EDIT.
3. Wählen Sie im Feld Modbus Enable die Option enable.
4. Klicken Sie auf die Schaltfläche SAVE.
Ausführliche Informationen zu Prozessdatenblock-Beschreibungen, Ereignishandhabung und ISDU-Handha-
Funktionsbeschreibungen
bung finden Sie unter
Eingabe-Prozessdatenblöcke im 8-Bit-Datenformat
•
Eingabe-Prozessdatenblöcke im 16-Bit-Datenformat
•
Eingabe-Prozessdatenblöcke im 32-Bit-Datenformat
•
Ausgabe-Prozessdatenblock: 8-Bit-Datenformat (SINT)
•
Ausgabe-Prozessdatenblock: 16-Bit-Datenformat (INT)
•
Ausgabe-Prozessdatenblock: 32-Bit-Datenformat (DINT)
•
Ereignisbehandlung
•
ISDU-Handhabung
•
auf Seite 93
auf Seite 80.
auf Seite 88
auf Seite 83
auf Seite 83
auf Seite 84
auf Seite 84
auf Seite 85
auf Seite 86
172
