Benutzerhandbuch IO-Link Master EtherNet/IP (EIP) und Modbus/TCP
| Datenübertragungsverfahren | Prozessdatenmethoden senden | SPS-Schreibvorgänge |

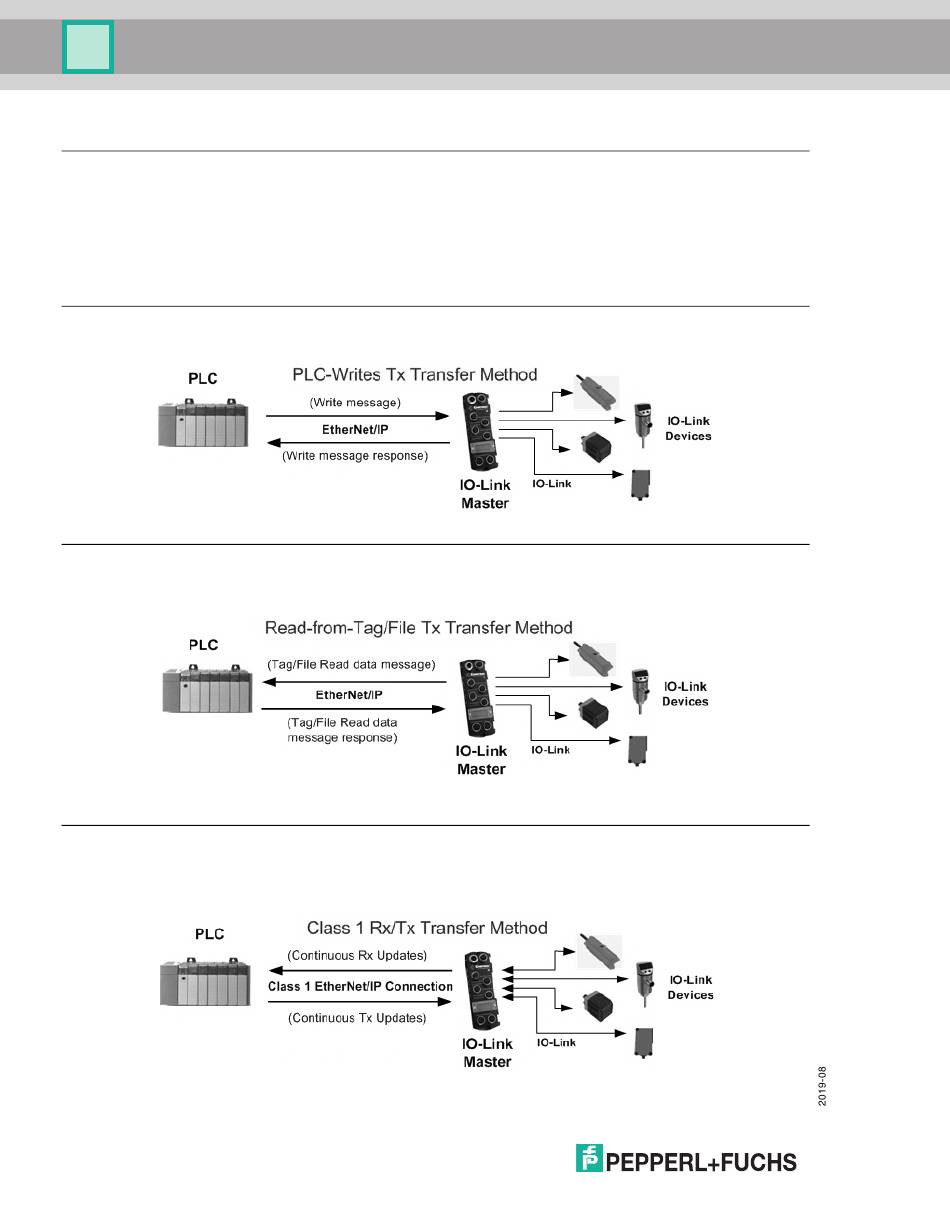

11.2.2. Prozessdatenmethoden senden

Der IO-Link Master unterstützt die folgenden Methoden zum Senden von Prozessdaten:
SPS-Schreibvorgänge

Read-from-Tag/File: IO-Link Master liest Daten aus dem SPS-Speicher

Klasse-1-Anschluss (Ein- und Ausgang): SPS und IO-Link Master verwenden eine E/A-Verbindung
Seite 79
11.2.2.1. SPS-Schreibvorgänge
Wird bei einigen industriellen Protokollen auch als
muss die SPS die Daten über Schreibnachrichten an den IO-Link Master senden.
11.2.2.2. Read-from-Tag/File: IO-Link Master liest Daten aus dem SPS-Speicher
Wird bei einigen industriellen Protokollen auch
muss der IO-Link Master die Daten aus einem Tag oder einer Datei auf der SPS lesen. Bei dieser Methode
fordert der IO-Link Master in konfigurierbaren Zeitintervallen die Daten von der SPS an.
11.2.2.3. Klasse-1-Anschluss (Ein- und Ausgang): SPS und IO-Link Master verwenden eine E/A-
Verbindung
Wird bei einigen industriellen Protokollen auch als
Verbindungsmethode müssen IO-Link Master und SPS über eine E/A-Verbindung miteinander verbunden
werden. Für EtherNet/IP muss zunächst eine Verbindung über UDP erstellt werden. Sobald die Verbindung
hergestellt ist, tauschen SPS und IO-Link Master die Daten kontinuierlich mit einer konfigurierbaren Rate aus.
79
auf Seite 79
Slave-Modus
Master-Modus
E/A-Modus
auf Seite 79
bezeichnet. Bei der SPS-Schreibmethode
genannt. Bei der Read-from-Tag/File-Methode
bezeichnet. Bei der Klasse-1-
auf
