www.cs-lab.eu
14. VisualBasic
Zum Herunterladen verfügbar sind auf der Webseite
schen Längenmessung des Werkzeugs und zum automatischen Werkzeugwechsel. Das sind in der
Regel die begehrtesten Funktionen, die die Arbeit sehr erleichtern. Fortgeschrittenen Benutzern emp-
fehlen wir dringend, sich mit den Makros näher vertraut zu machen, die riesige Möglichkeiten bieten,
die Funktionalitäten des Mach3-Programms zu erweitern.

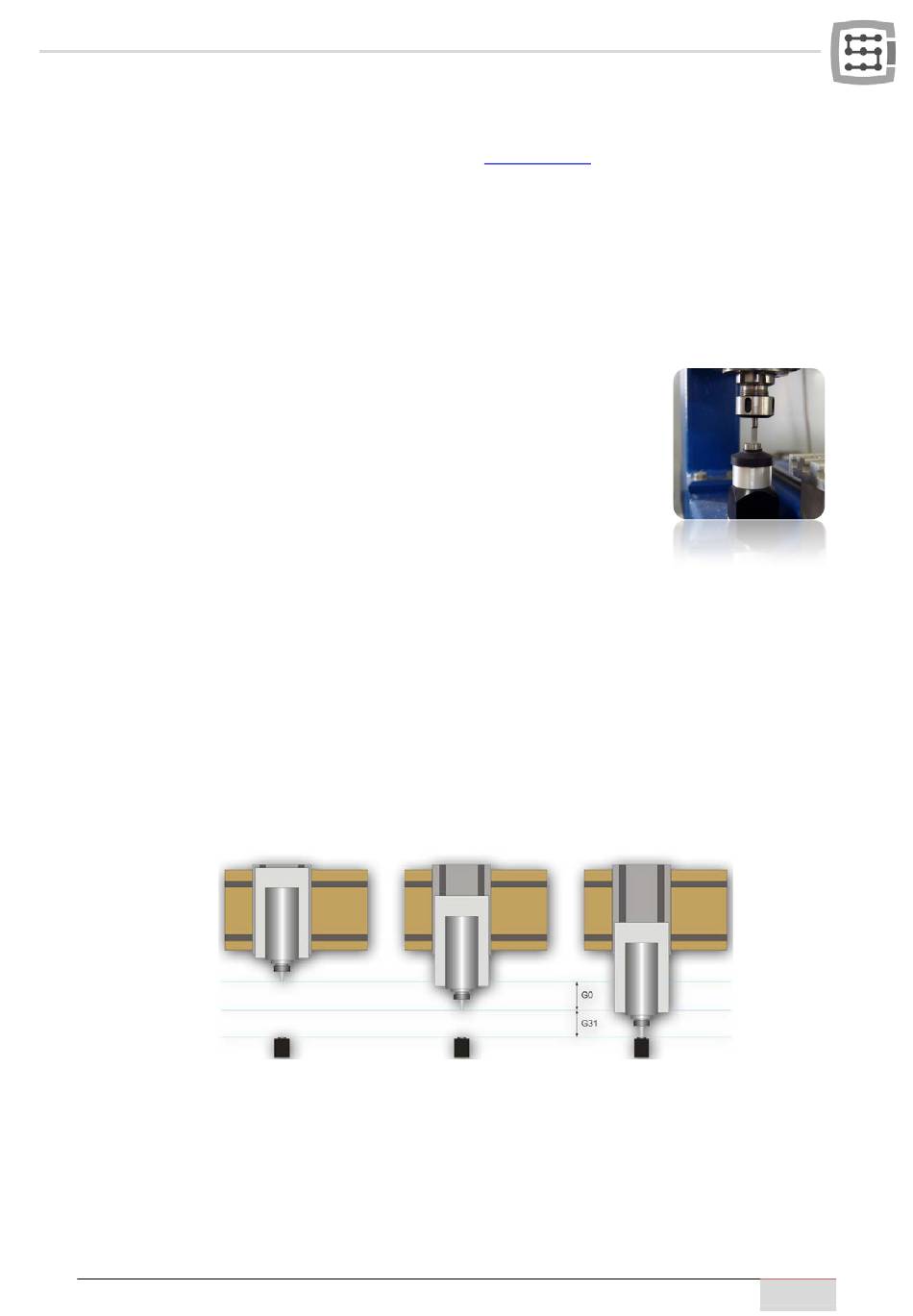

14.1 Automatische Längenmessung des Werkzeugs
Automatische Längenmessung des Werkzeugs ist eine der am häufigsten implementierten Funktionen,
wenn auch nur deshalb, dass sie sich aus mechanischer Sicht sehr einfach
umsetzen lässt. Ist eine hohe Messgenauigkeit erforderlich, dann muss auch
der Sensor selbst von entsprechender Klasse sein. Eigens für den Befehl G31
(der während des Messverfahrens zum Einsatz kommt) wurden in der
CSMIO/IP-S-Steuerung eine völlig autonome Betriebsregelung und eine äu-
ßerst schnelle Logik implementiert, um beste Messpräzision zu gewährleisten.
Die Messung wird in folgenden Schritten durchgeführt:
Anhebung der Z-Achse bis auf die maximale Höhe (den absoluten Nullpunkt)
Anfahrt der XZ-Position des Sensors im Schnellbetrieb (G0).
Schnelle Abfahrt (G0) der Z-Achse bis auf das sogenannte sichere Niveau Z.
Fahrt nach unten mit der Geschwindigkeit „1" im Messbetrieb (G31), bis ein Signal vom
Sensor empfangen wird.
Anhebung der Z-Achse um einen kleinen Wert (Vorbereitung für eine genauere Mes-
sung).
Fahrt nach unten mit der Geschwindigkeit „2" im Messbetrieb (G31), bis ein Signal vom
Sensor empfangen wird
Maximale Anhebung der Z-Achse nach abgeschlossener Messung.
®
-Makros
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
www.cs-lab.eu
Standardskripten zur automati-
91
