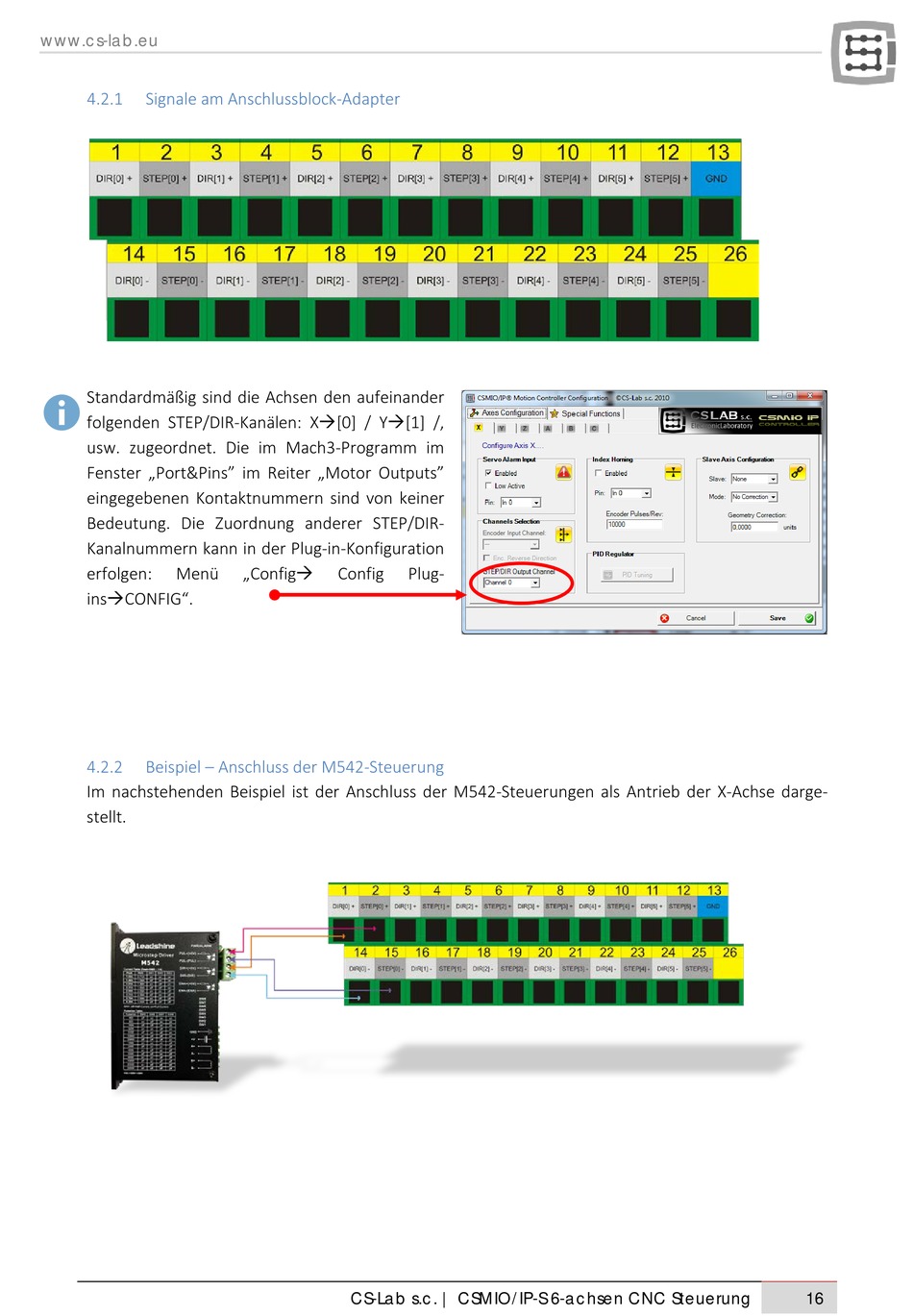

Signale am Anschlussblock-Adapter

Standardmäßig sind die Achsen den aufeinander
folgenden STEP/DIR-Kanälen: X[0] / Y[1] /,
usw. zugeordnet. Die im Mach3-Programm im
Fenster „Port&Pins" im Reiter „Motor Outputs"
eingegebenen Kontaktnummern sind von keiner
Bedeutung. Die Zuordnung anderer STEP/DIR-
Kanalnummern kann in der Plug-in-Konfiguration
erfolgen: Menü
insCONFIG".
4.2.2 Beispiel – Anschluss der M542-Steuerung
Im nachstehenden Beispiel ist der Anschluss der M542-Steuerungen als Antrieb der X-Achse darge-
stellt.
„Config Config Plug-
