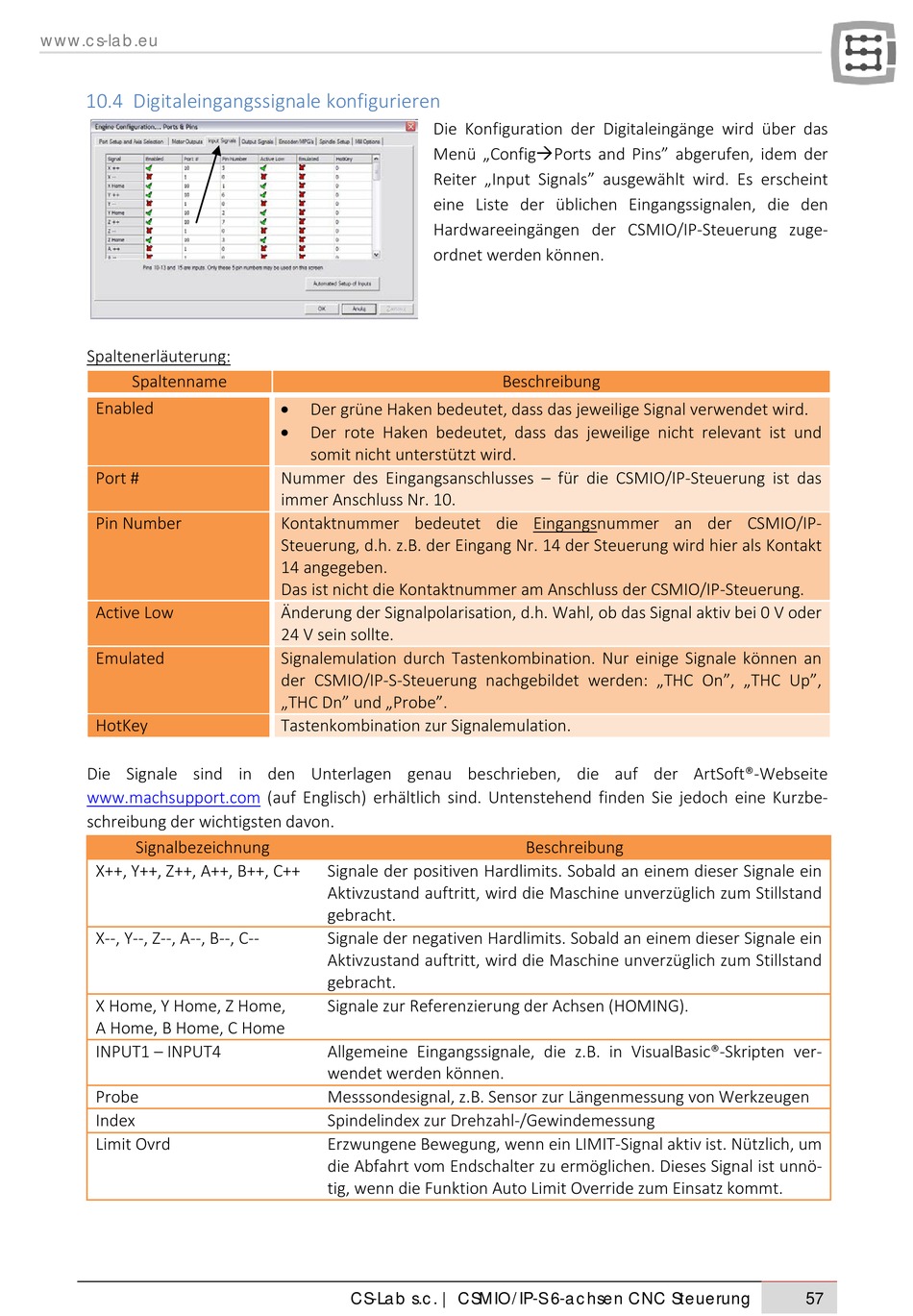

10.4 Digitaleingangssignale konfigurieren

Spaltenerläuterung:
Spaltenname
Enabled
Port #
Pin Number
Active Low
Emulated
HotKey
Die Signale sind in den Unterlagen genau beschrieben, die auf der ArtSoft®-Webseite
www.machsupport.com
schreibung der wichtigsten davon.
Signalbezeichnung
X++, Y++, Z++, A++, B++, C++
X--, Y--, Z--, A--, B--, C--
X Home, Y Home, Z Home,
A Home, B Home, C Home
INPUT1 – INPUT4
Probe
Index
Limit Ovrd
Die Konfiguration der Digitaleingänge wird über das
Menü „ConfigPorts and Pins" abgerufen, idem der
Reiter „Input Signals" ausgewählt wird. Es erscheint
eine Liste der üblichen Eingangssignalen, die den
Hardwareeingängen der CSMIO/IP-Steuerung zuge-
ordnet werden können.
•
Der grüne Haken bedeutet, dass das jeweilige Signal verwendet wird.
•
Der rote Haken bedeutet, dass das jeweilige nicht relevant ist und
somit nicht unterstützt wird.
Nummer des Eingangsanschlusses – für die CSMIO/IP-Steuerung ist das
immer Anschluss Nr. 10.

Kontaktnummer bedeutet die Eingangsnummer an der CSMIO/IP-

Steuerung, d.h. z.B. der Eingang Nr. 14 der Steuerung wird hier als Kontakt
14 angegeben.
Das ist nicht die Kontaktnummer am Anschluss der CSMIO/IP-Steuerung.
Änderung der Signalpolarisation, d.h. Wahl, ob das Signal aktiv bei 0 V oder
24 V sein sollte.
Signalemulation durch Tastenkombination. Nur einige Signale können an
der CSMIO/IP-S-Steuerung nachgebildet werden: „THC On", „THC Up",
„THC Dn" und „Probe".
Tastenkombination zur Signalemulation.
(auf Englisch) erhältlich sind. Untenstehend finden Sie jedoch eine Kurzbe-
Signale der positiven Hardlimits. Sobald an einem dieser Signale ein
Aktivzustand auftritt, wird die Maschine unverzüglich zum Stillstand
gebracht.
Signale der negativen Hardlimits. Sobald an einem dieser Signale ein
Aktivzustand auftritt, wird die Maschine unverzüglich zum Stillstand
gebracht.
Signale zur Referenzierung der Achsen (HOMING).
Allgemeine Eingangssignale, die z.B. in VisualBasic®-Skripten ver-
wendet werden können.
Messsondesignal, z.B. Sensor zur Längenmessung von Werkzeugen
Spindelindex zur Drehzahl-/Gewindemessung
Erzwungene Bewegung, wenn ein LIMIT-Signal aktiv ist. Nützlich, um
die Abfahrt vom Endschalter zu ermöglichen. Dieses Signal ist unnö-
tig, wenn die Funktion Auto Limit Override zum Einsatz kommt.
