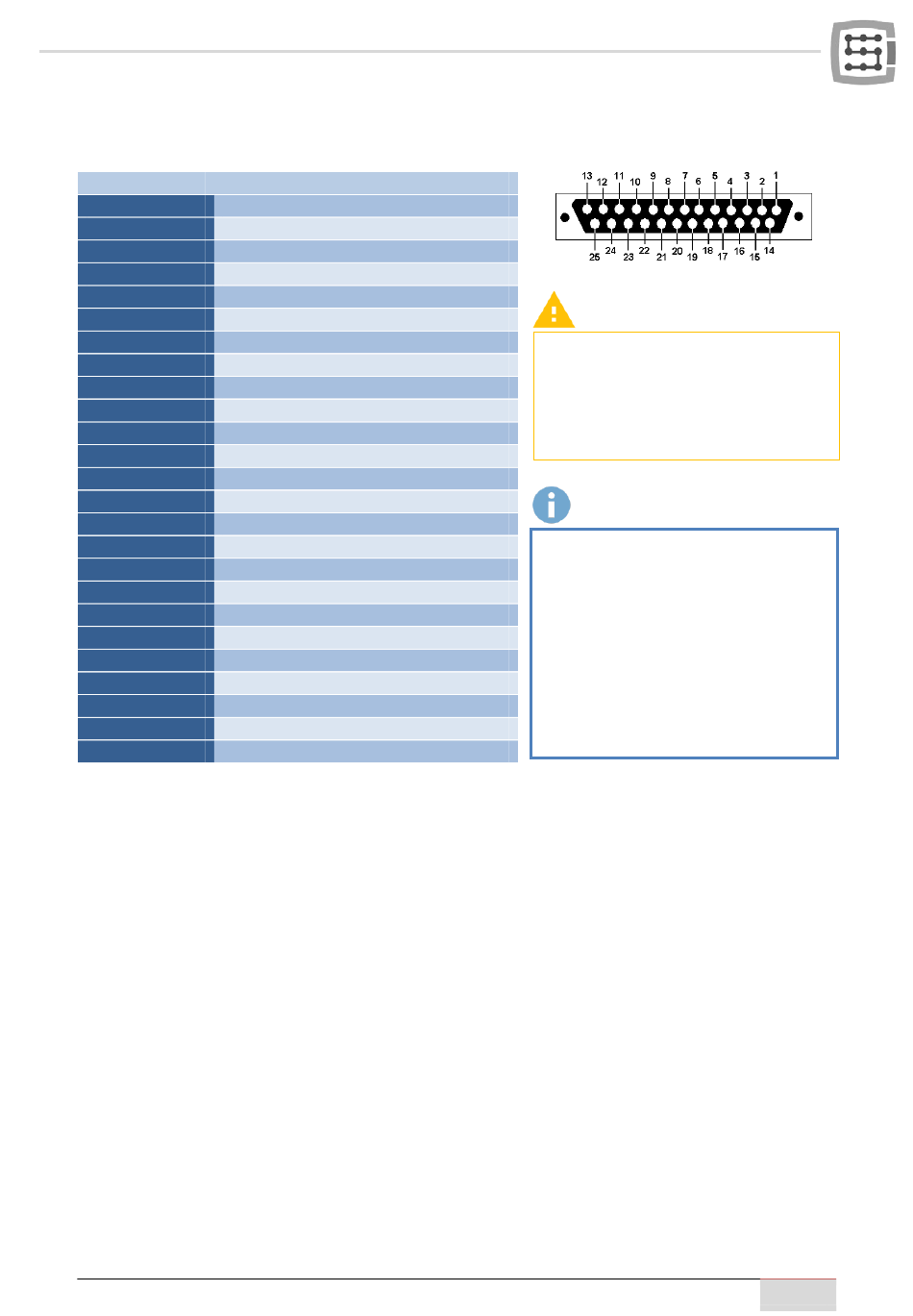

4.4 Digitale Eingangsbuchse (0-15) (CSMIO/IP-S v2)
Die Steuerungen CSMIO/IP-S v2 haben Seriennummern, die ab 1120... aufwärts beginnen.
Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Beschreibung
Eingang 0(+)
Eingang 2(+)
Eingang 4(+)
Eingang 6(+)
Eingänge 0-7 (-)
Eingang 8 (-)
Eingang 9 (-)
Eingang 10 (-)
Eingang 11 (-)
Eingang 12 (-)
Eingang 13 (-)
Eingang 14 (-)
Eingang 15 (-)
Eingang 1 (+)
Eingang 3 (+)
Eingang 5 (+)
Eingang 7 (+)
Eingang 8 (+)
Eingang 9 (+)
Eingang 10 (+)
Eingang 11 (+)
Eingang 12 (+)
Eingang 13 (+)
Eingang 14 (+)
Eingang 15 (+)
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Es ist besonders darauf zu achten, dass
die zulässige Versorgungsspannung (30 V
DC) an den Eingangsleitungen nicht über-
schritten wird. Dies kann zu einer Geräte-
beschädigung führen.
In der „Port&Pins"-Konfiguration des
Mach3-Programms bezieht sich der Wert
in der Spalte „Pin" nicht auf die Kontakt-
nummer am CSMIO/IP-Anschluss, son-
dern auf die Eingangsnummer.
Das bedeutet, dass bei der Eingabe von
„10" der Ausgang 10, d.h. die Kontakte
20(+) und 8(-), am CSMIO/IP-Anschluss
Oz
eingestellt wird.
20
