3. Empfehlungen zur mechanischen Montage
Die CSMIO/IP-S-Steuerung und die Anschlussmodule DB->Anschlussblock sind zur Montage auf einer
üblichen DIN-Schiene vorgesehen. Das ist die schnellste und beste Montageart.
Die Steuerung nimmt sehr wenig Strom auf und gibt kaum Wärme ab. Dank des Aluminiumgehäuses
wird die innen verbaute Elektronik gut gekühlt, selbst wenn die Umgebungstemperatur bis zu 40°C
steigt.
Wenn es die Steuerung selbst angeht, gibt es bezüglich der Belüftung oder Mindestabstände keine
speziellen Empfehlungen. In der Regel befinden sich im Schaltschrank neben der Steuerung auch noch
Frequenzumrichter, Netzteile, Motorantriebe. Diese Bauteile geben viel Wärme ab, so ist es immer
dafür zu sorgen, dass sie entsprechend angeordnet sind und der Schaltschrank gut belüftet wird.

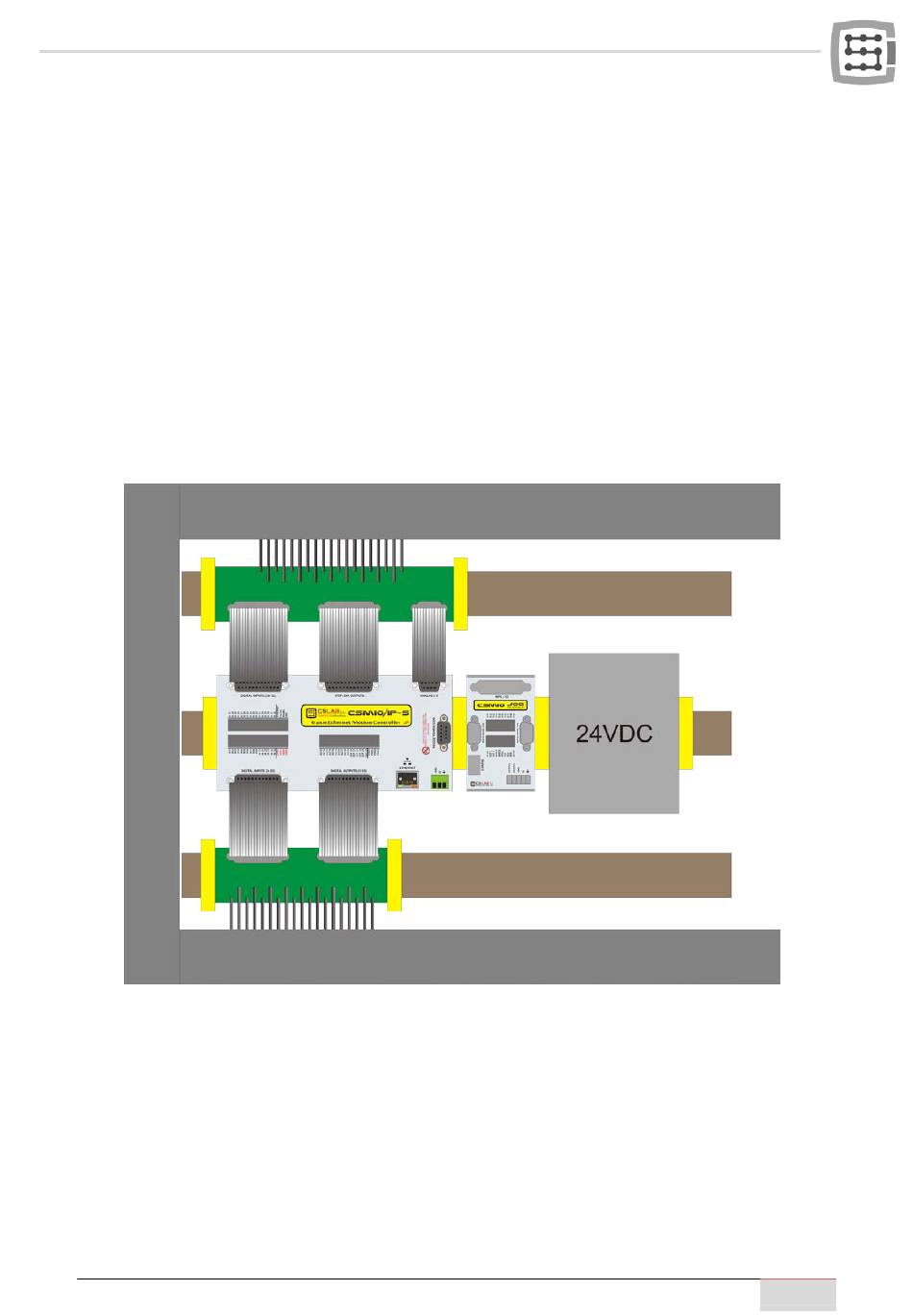

3.1 Beispiele für die Anordnung der Bauteile im Schaltschrank.
3.1.1
Blockschaltplan
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
12
