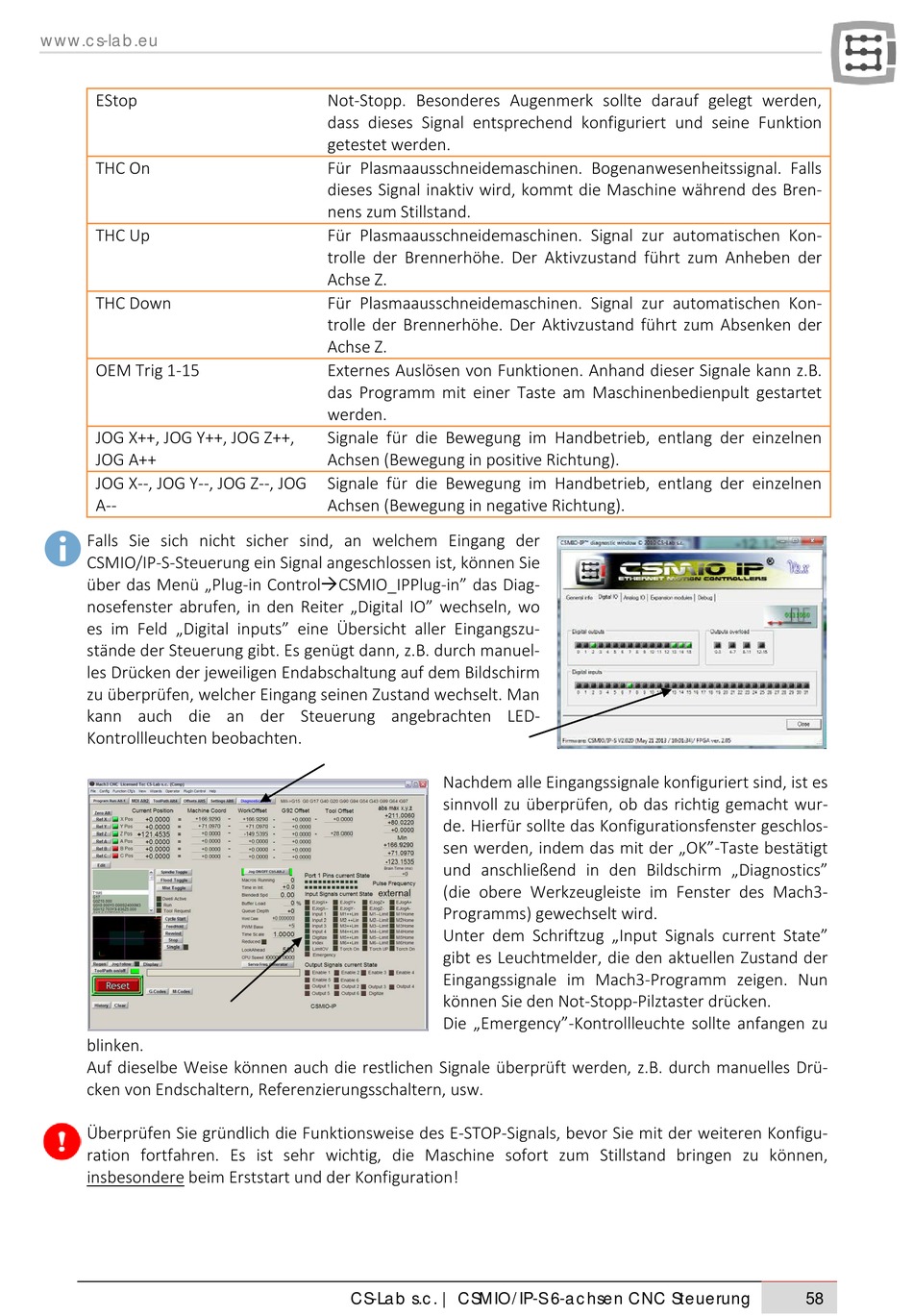

EStop
THC On
THC Up
THC Down
OEM Trig 1-15
JOG X++, JOG Y++, JOG Z++,
JOG A++
JOG X--, JOG Y--, JOG Z--, JOG
A--
Falls Sie sich nicht sicher sind, an welchem Eingang der
CSMIO/IP-S-Steuerung ein Signal angeschlossen ist, können Sie
über das Menü „Plug-in ControlCSMIO_IPPlug-in" das Diag-
nosefenster abrufen, in den Reiter „Digital IO" wechseln, wo
es im Feld „Digital inputs" eine Übersicht aller Eingangszu-
stände der Steuerung gibt. Es genügt dann, z.B. durch manuel-
les Drücken der jeweiligen Endabschaltung auf dem Bildschirm
zu überprüfen, welcher Eingang seinen Zustand wechselt. Man
kann auch die an der Steuerung angebrachten LED-
Kontrollleuchten beobachten.
blinken.
Auf dieselbe Weise können auch die restlichen Signale überprüft werden, z.B. durch manuelles Drü-
cken von Endschaltern, Referenzierungsschaltern, usw.
Überprüfen Sie gründlich die Funktionsweise des E-STOP-Signals, bevor Sie mit der weiteren Konfigu-
ration fortfahren. Es ist sehr wichtig, die Maschine sofort zum Stillstand bringen zu können,
insbesondere beim Erststart und der Konfiguration!
Not-Stopp. Besonderes Augenmerk sollte darauf gelegt werden,
dass dieses Signal entsprechend konfiguriert und seine Funktion
getestet werden.
Für Plasmaausschneidemaschinen. Bogenanwesenheitssignal. Falls
dieses Signal inaktiv wird, kommt die Maschine während des Bren-
nens zum Stillstand.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kon-
trolle der Brennerhöhe. Der Aktivzustand führt zum Anheben der
Achse Z.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kon-
trolle der Brennerhöhe. Der Aktivzustand führt zum Absenken der
Achse Z.
Externes Auslösen von Funktionen. Anhand dieser Signale kann z.B.
das Programm mit einer Taste am Maschinenbedienpult gestartet
werden.
Signale für die Bewegung im Handbetrieb, entlang der einzelnen
Achsen (Bewegung in positive Richtung).
Signale für die Bewegung im Handbetrieb, entlang der einzelnen
Achsen (Bewegung in negative Richtung).
Nachdem alle Eingangssignale konfiguriert sind, ist es
sinnvoll zu überprüfen, ob das richtig gemacht wur-
de. Hierfür sollte das Konfigurationsfenster geschlos-
sen werden, indem das mit der „OK"-Taste bestätigt
und anschließend in den Bildschirm „Diagnostics"
(die obere Werkzeugleiste im Fenster des Mach3-
Programms) gewechselt wird.
Unter dem Schriftzug „Input Signals current State"
gibt es Leuchtmelder, die den aktuellen Zustand der
Eingangssignale im Mach3-Programm zeigen. Nun
können Sie den Not-Stopp-Pilztaster drücken.
Die „Emergency"-Kontrollleuchte sollte anfangen zu
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
58
