4.4.3
Beispiele für Eingangssignalanschlüsse
4.4.3.1

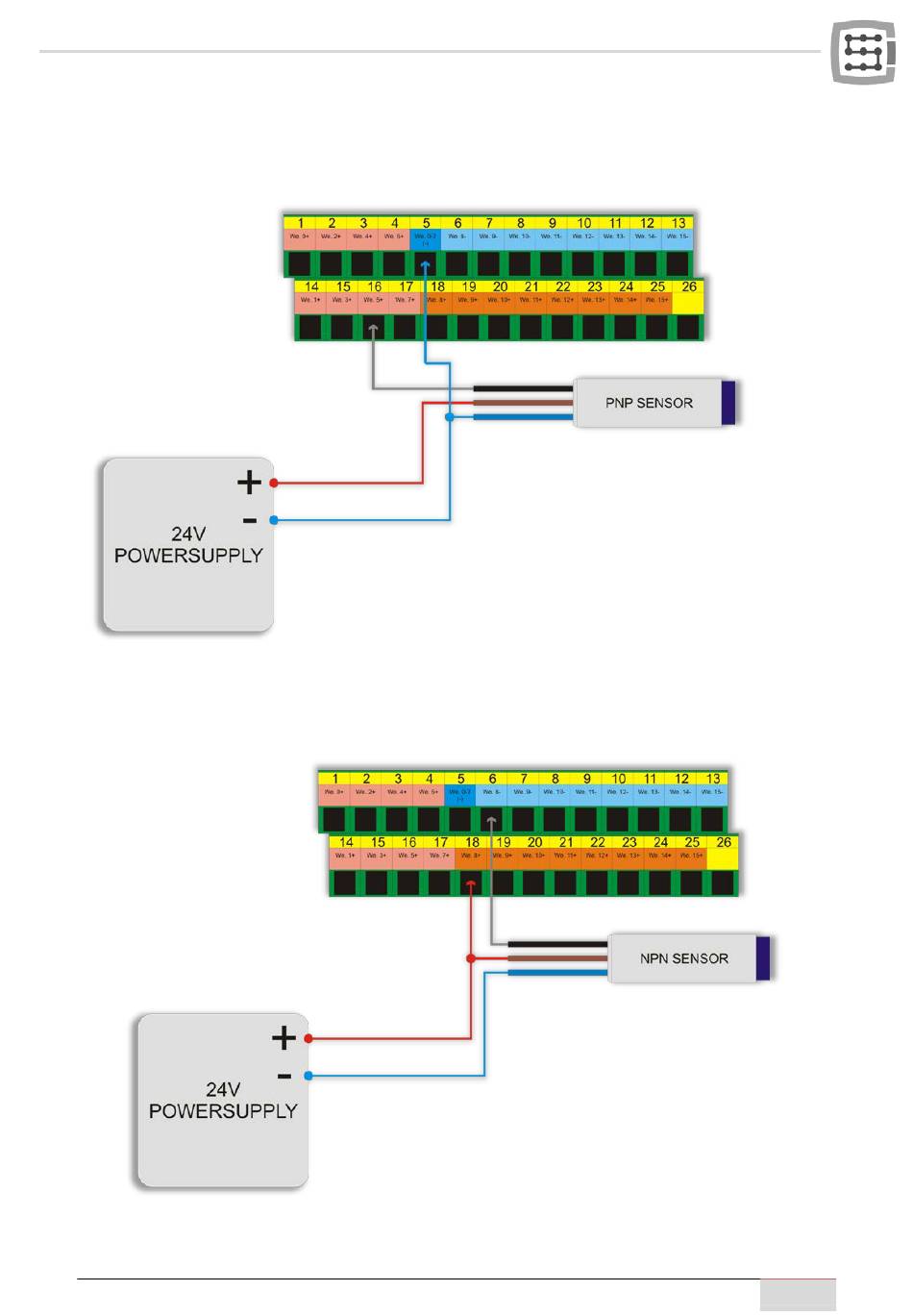

Induktiver PNP-Sensor
In diesem Beispiel ist der Sensor mit PNP-Ausgang an den Eingang Nr. 5 angeschlossen. So geben wir
im Mach3-Programm Anschluss=10 / Kontakt=5 ein.
4.4.3.2
Induktiver NPN-Sensor
In diesem Beispiel ist der Sensor mit NPN-Ausgang an den Eingang Nr. 8 angeschlossen. So geben wir im
Mach3-Programm Anschluss=10 / Kontakt=8 ein.
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
22
