Das neu entstandene Objekt hat genau dieselbe Position und Größe wie der Ar-
beitsbereich. Jetzt ist die oben erwähnte zusätzliche Vergrößerung hinzufügen, so
dass der Fräser mit seinem ganzen Durchmesser über das zu bearbeitende Material
hinausfährt. Damit wird eine bessere Oberfläche erhalten.

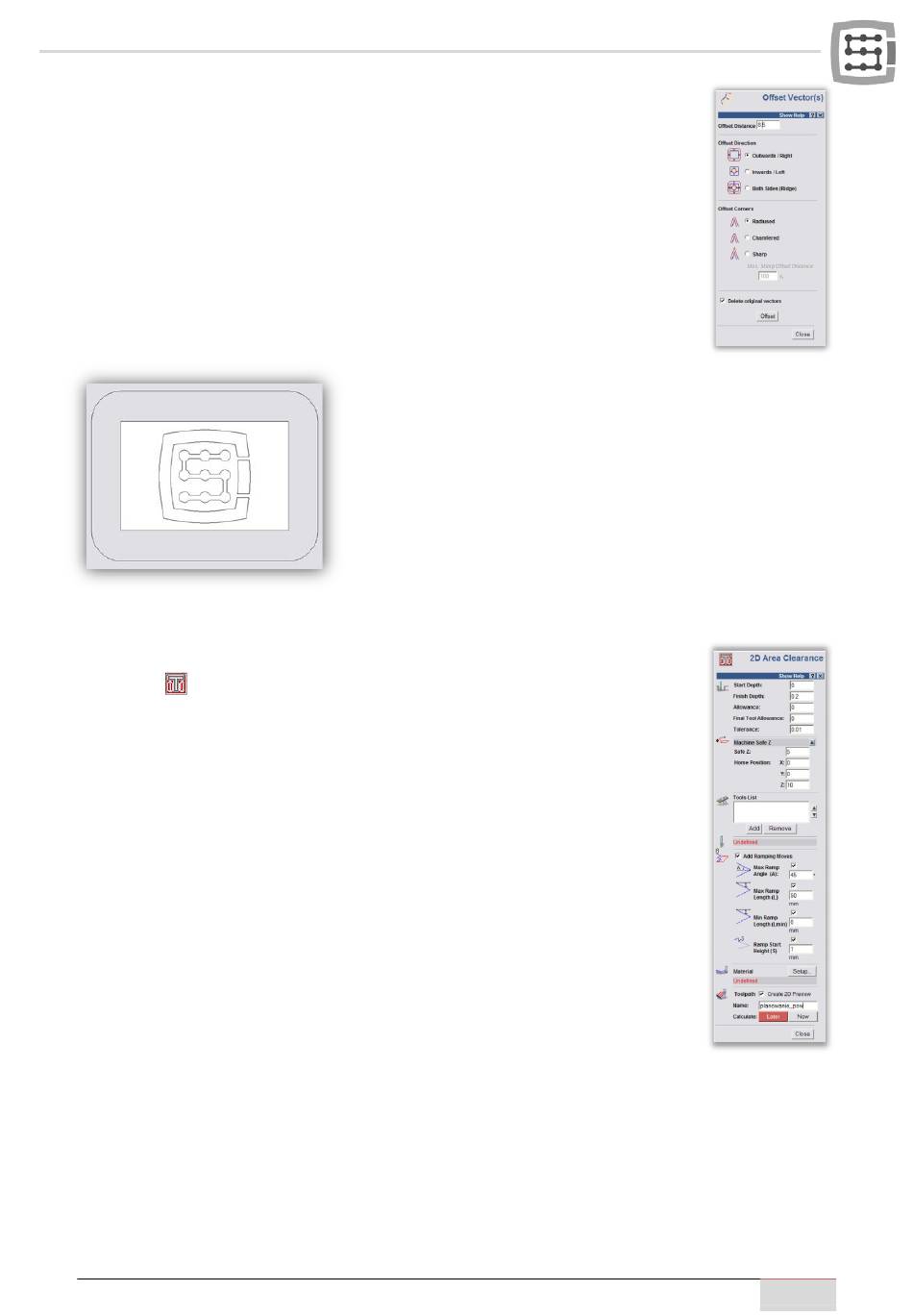

Klicken Sie auf Ihr Objekt und wählen Sie den Menüpunkt „Vectors/Offset" aus. Der
Fräser ist 8 mm breit. Sorgen Sie noch für eine kleine Reserve, indem Sie in Offset
Distance 8,5 mm eingeben. Offset Direction ist als Outwards zu markieren, also nach
außen. Die Ecken oder Offset corners sind hier von keiner Bedeutung. Wählen Sie
noch Delete original vectors, weil das Originalobjekt nicht gespeichert werden muss.
In diesem Stadium sieht der Entwurf wie unten abgebildet aus:
Als Erstes das Werkzeugpfad zur Planung der Oberfläche.
Wählen Sie das eben entstandene Objekt und im Reiter Toolpath das Symbol Area
Clearance
aus.
Geben Sie ins Feld Finish Depth die Bearbeitungstiefe ein, also in diesem Fall 0,2
mm. Ins Feld der Toleranz ist 0,01 mm einzugeben. Wie die Praxis zeigt, lohnt sich
nicht, mit dem Niveau der Toleranz zu übertreiben. Es wird oft z.B. 0,001 mm ein-
gegeben, was auf dem Computerbildschirm schön aussehen mag, aber mit der Rea-
lität leider wenig gemeinsam hat. In der Tat haben Ungenauigkeiten z.B. beim
Spannen des Werkzeugs (auch bei Spindeln für 8000 Euro!) bzw. jene des Werk-
zeugs selbst, der Mechanik der Werkzeugmaschine, usw., zur Folge, dass es eine
große Herausforderung ist, die tatsächliche Bearbeitungsgenauigkeit in der Grö-
ßenordnung von 0,01 mm zu erhalten. Selbstverständlich, wenn eine hochklassige
Mechanik, eine Granitkonstruktion und das thermisch stabilisierte Ganze vorhanden
sind und dazu präzise Aufträge umgesetzt werden, kann die Toleranz auf ein hohes
Niveau eingestellt werden.
Den Parameter Safe Z können Sie auf 5 mm und Home Position auf [0,0,10] einstel-
len. Sie können für die voreingestellten Parameter auch „Add Ramping Moves"
auswählen. Es wird somit ins Material fließender hineingefahren.
Es kann nun zur Erstellung der Trajektorie für Werkzeuge über-
gegangen werden.
