12. Beispielbearbeitung Schritt für Schritt
Sie finden unten eine einfache Beispielbearbeitung zur näheren Erläute-
rung, wie eine mit dem CSMIO/IP-S-Steuerungssystem ausgerüstete
Drehmaschine benutzt werden sollte.
Das Beispiel umfasst die Planung der Oberfläche und das Ausfräsen eines
Logos in einem 30,6 x 30,6 x 48 mm großen Würfel aus harter Aluminium-
legierung.
Zum Entwurf und zur Erstellung der G-Code-Datei wird das populäre Art-
Cam®-Programm verwendet. Die Logodatei steht im AI-Format zur Verfü-
gung, das sich bei der Übertragung von Vektordaten zwischen verschiede-
nen Programmen sehr gut bewährt.
Voraussetzungen:
•
Auf der geplanten Oberfläche wird mit einem 8 mm breiten Walzenfräser bis zu 0,2 mm tief
gefräst.
•
Zur Einstellung der Referenz wird eine 6 mm breite, bis auf die Hälfte des Durchmessers ge-
schliffene Hartmetallwelle eingesetzt.
•
Das Logo wird mit einem 0,6 mm breiten Gravierfräser 20 Grad bis zu 0,3 mm tief gefräst.
12.1 Entwurf und G-Code-Dateien vorbereiten

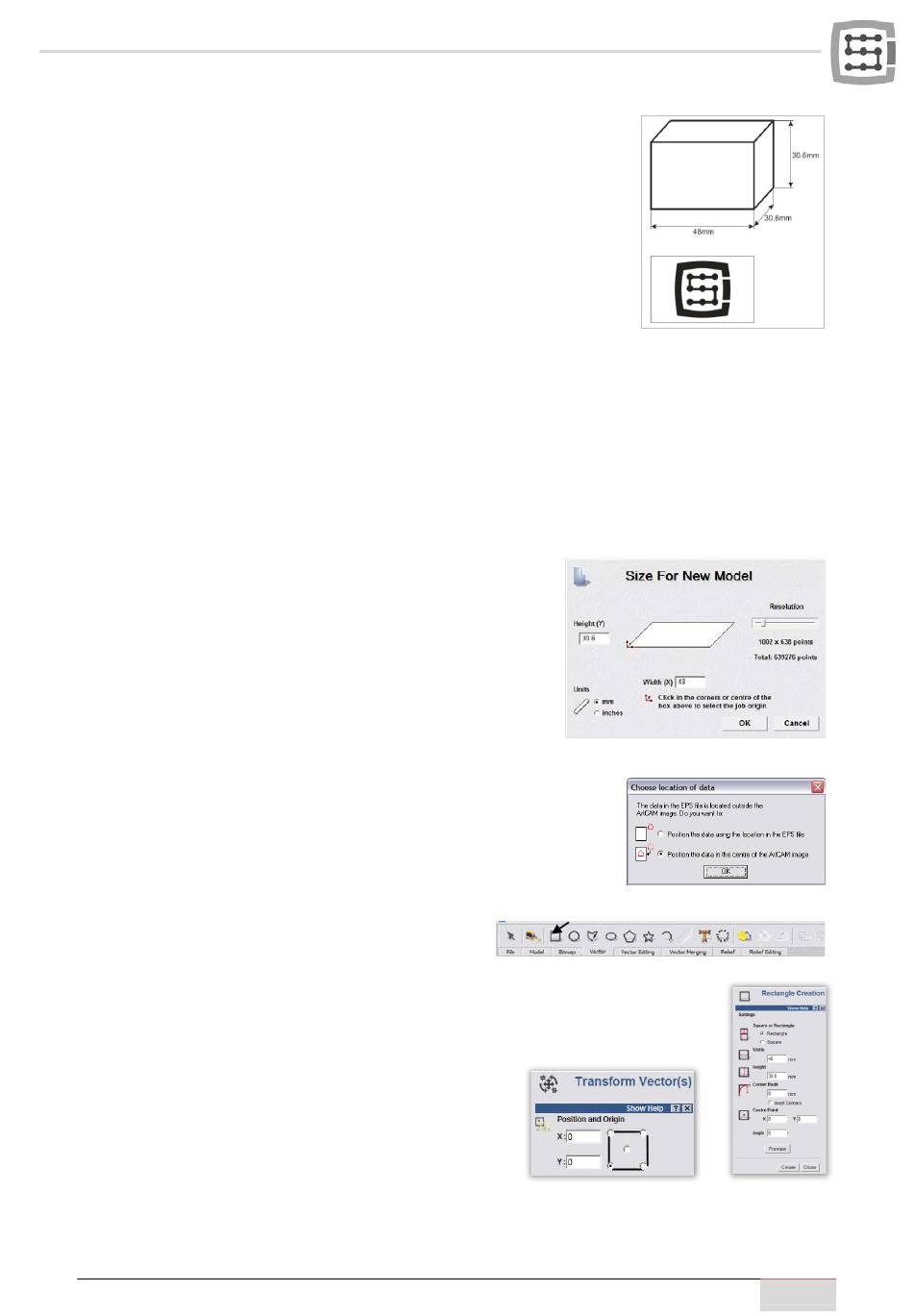

Legen Sie im ArtCam-Programm einen neuen Entwurf an, in-
dem Sie die Maße des Würfels eingeben. Die Auflösung ist in
diesem Beispiel nicht sehr wichtig und kann auf niedrigem Ni-
veau eingestellt werden.
Wählen Sie im ArtCam-Programm den Befehl Import Vector Data und in
dem Fenster, das erscheint, die Option zur Zentrierung des Logos in
dem voreingestellten Bereich aus.
Anschließend zeichnen Sie ein Objekt hinzu, das zur Planung der Oberfläche zu verwenden ist. Es wäre
gut, wenn das Objekt größer als der Würfel ist, so dass
der Walzenfräser beim Zeilen mit seinem ganzen
Durchmesser über das Material hinausfährt. Als Erstes zeichnen Sie ein Rechteck mit
den genau denselben Maßen wie jene des Würfels, indem Sie das entsprechende
Symbol im Reiter Vector auswählen. In den Feldern Width und Height geben Sie die
Maße 48 und 30,6 ein. Dann klicken Sie auf „Create" und „Close".
Jetzt muss die Position des Objekts eingestellt werden.
Klicken Sie darauf mit der rechten Maustaste und wählen
Sie „Transform Vectors" aus.
Wählen Sie die untere linke Ecke des Objekts und geben
Sie die Position 0,0 ein. Anschließend klicken Sie auf
„Apply" und „Close".
