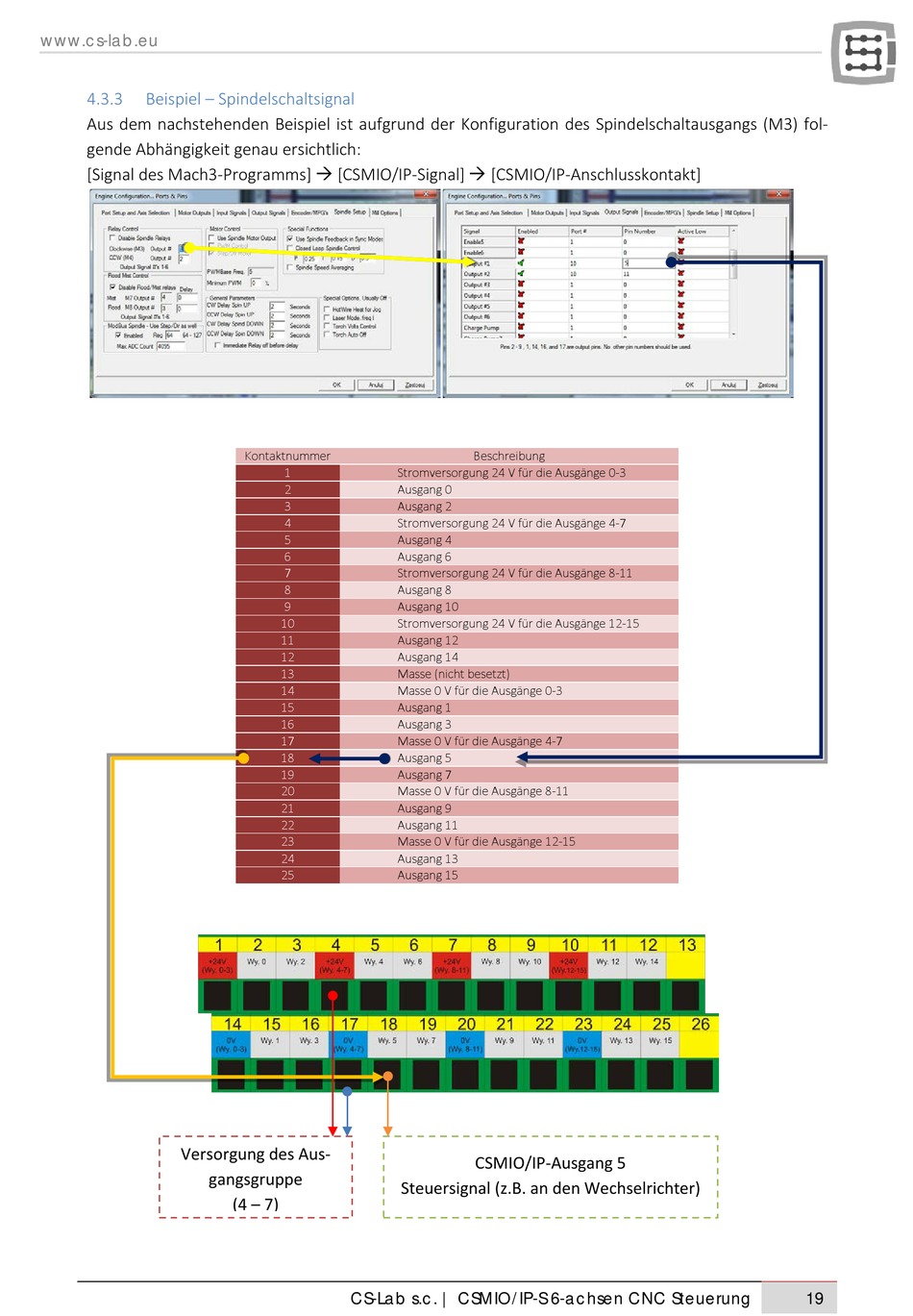

4.3.3 Beispiel – Spindelschaltsignal
Aus dem nachstehenden Beispiel ist aufgrund der Konfiguration des Spindelschaltausgangs (M3) fol-
gende Abhängigkeit genau ersichtlich:
[Signal des Mach3-Programms]  [CSMIO/IP-Signal]  [CSMIO/IP-Anschlusskontakt]
Versorgung des Aus-
gangsgruppe
Kontaktnummer
1 Stromversorgung 24 V für die Ausgänge 0-3
2 Ausgang 0
3 Ausgang 2
4 Stromversorgung 24 V für die Ausgänge 4-7
5 Ausgang 4
6 Ausgang 6
7 Stromversorgung 24 V für die Ausgänge 8-11
8 Ausgang 8
9 Ausgang 10
10 Stromversorgung 24 V für die Ausgänge 12-15
11 Ausgang 12
12 Ausgang 14
13 Masse (nicht besetzt)
14 Masse 0 V für die Ausgänge 0-3
15 Ausgang 1
16 Ausgang 3
17 Masse 0 V für die Ausgänge 4-7
18 Ausgang 5
19 Ausgang 7
20 Masse 0 V für die Ausgänge 8-11
21 Ausgang 9
22 Ausgang 11
23 Masse 0 V für die Ausgänge 12-15
24 Ausgang 13
25 Ausgang 15
Steuersignal (z.B. an den Wechselrichter)
(4 – 7)
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Beschreibung
CSMIO/IP-Ausgang 5
