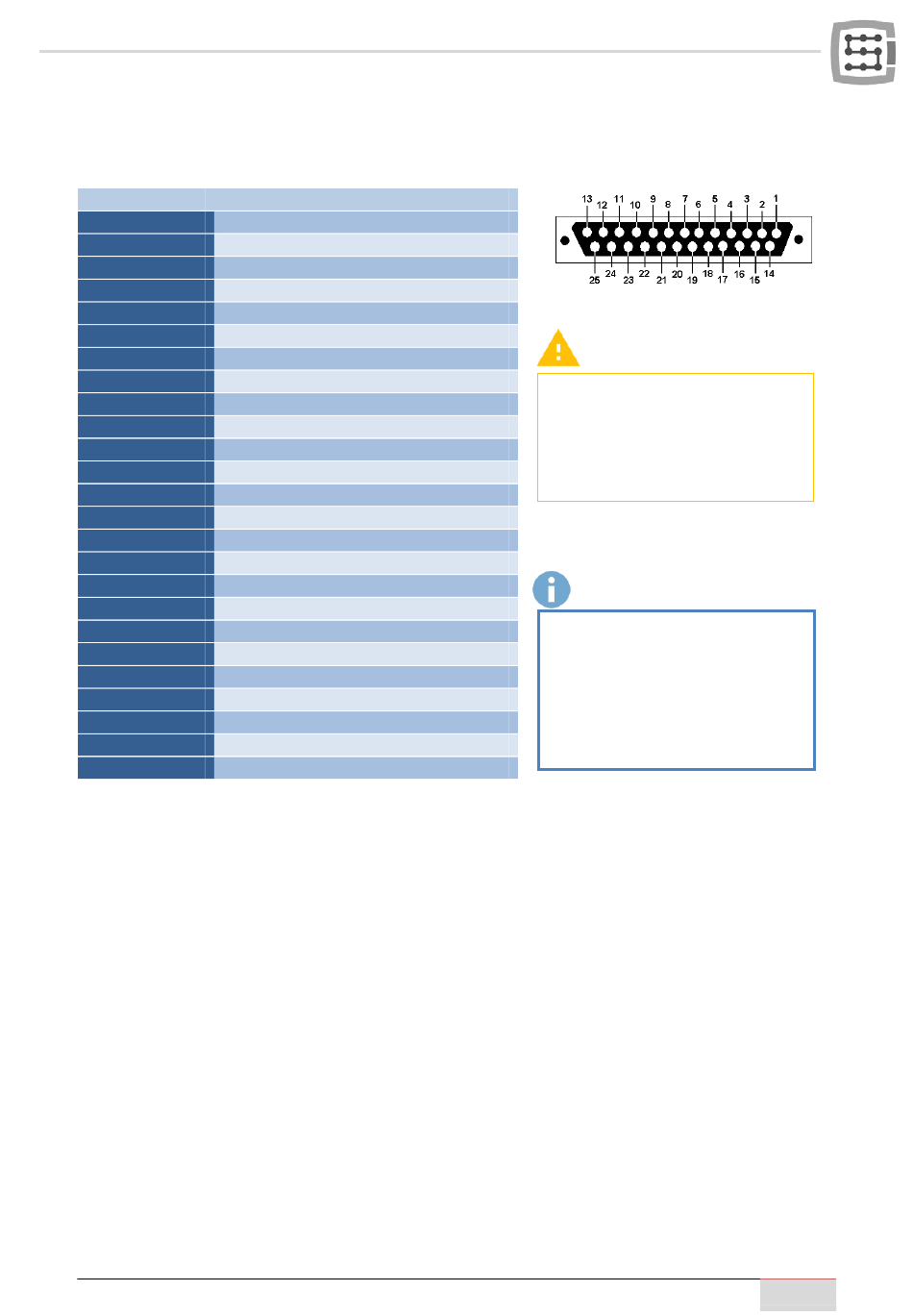

4.5 Digitale Eingangsbuchse (16-31) (CSMIO/IP-S v2)
Die Steuerungen CSMIO/IP-S v2 haben Seriennummern, die ab 1120... aufwärts beginnen.
Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Beschreibung
Eingang 16 (+)
Eingang 18 (+)
Eingang 20 (+)
Eingang 22 (+)
Wejścia 16-23 (-)
Eingang 24 (-)
Eingang 25 (-)
Eingang 26 (-)
Eingang 27 (-)
Eingang 28 (-)
Eingang 29 (-)
Eingang 30 (-)
Eingang 31 (-)
Eingang 17 (+)
Eingang 19 (+)
Eingang 21 (+)
Eingang 23 (+)
Eingang 24 (+)
Eingang 25 (+)
Eingang 26 (+)
Eingang 27 (+)
Eingang 28 (+)
Eingang 29 (+)
Eingang 30 (+)
Eingang 31 (+)
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Es ist besonders darauf zu achten,
dass die zulässige Spannung (30 V DC)
an den Eingangsleitungen nicht über-
schritten wird. Dies kann zu einer
Gerätebeschädigung führen.
Die Eingänge Nr. 16-31 sind identisch
aufgebaut wie die Eingänge Nr. 0 -15.
Siehe die Beschreibung der Eingänge
0-15 im vorangegangenen Unterkapi-
tel: Sie finden dort Anschlussbeispie-
Oz
le.
