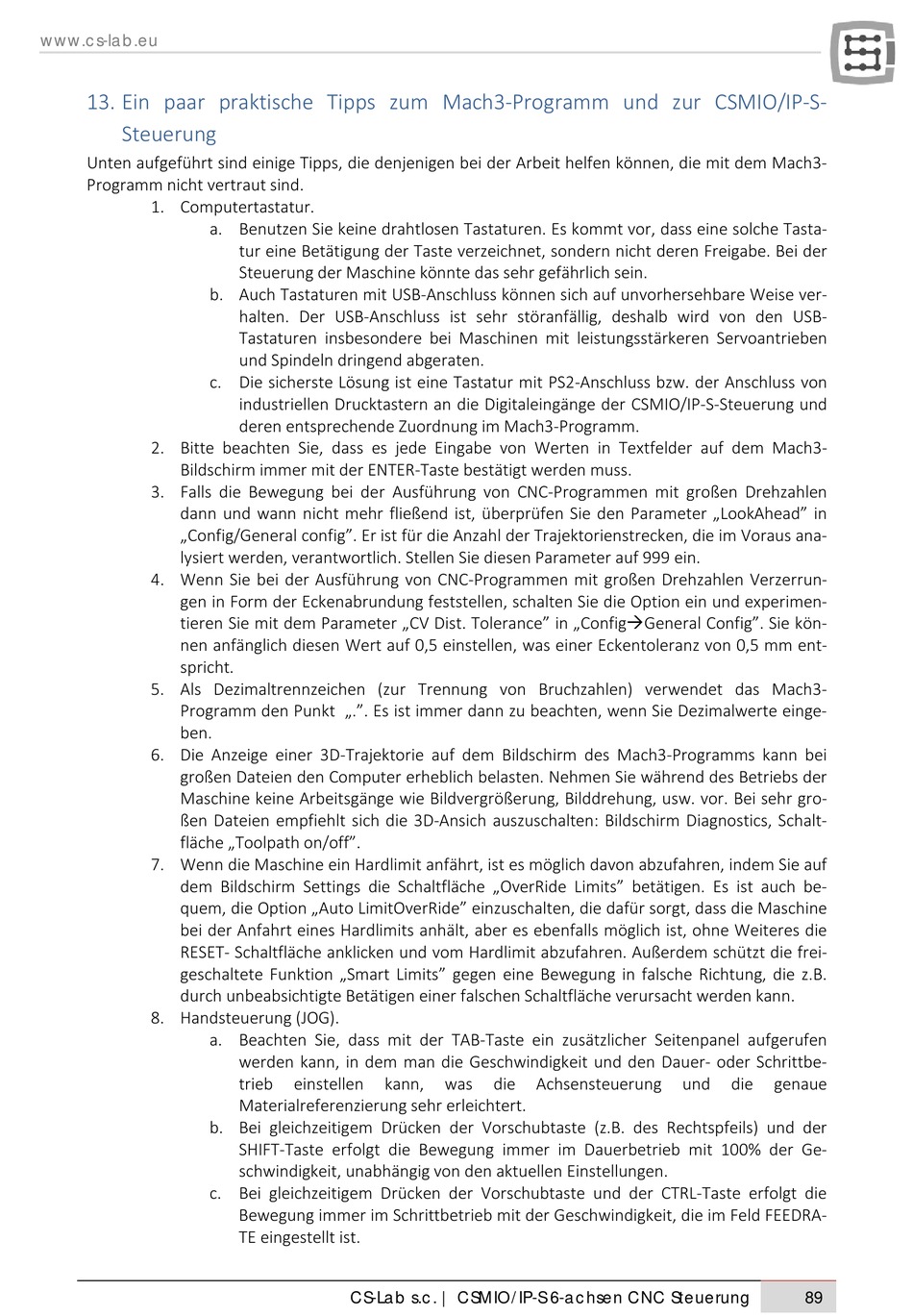

13. Ein paar praktische Tipps zum Mach3-Programm und zur CSMIO/IP-S-
Steuerung
Unten aufgeführt sind einige Tipps, die denjenigen bei der Arbeit helfen können, die mit dem Mach3-
Programm nicht vertraut sind.
1. Computertastatur.
a. Benutzen Sie keine drahtlosen Tastaturen. Es kommt vor, dass eine solche Tasta-
b. Auch Tastaturen mit USB-Anschluss können sich auf unvorhersehbare Weise ver-
c. Die sicherste Lösung ist eine Tastatur mit PS2-Anschluss bzw. der Anschluss von
2. Bitte beachten Sie, dass es jede Eingabe von Werten in Textfelder auf dem Mach3-
Bildschirm immer mit der ENTER-Taste bestätigt werden muss.
3. Falls die Bewegung bei der Ausführung von CNC-Programmen mit großen Drehzahlen
dann und wann nicht mehr fließend ist, überprüfen Sie den Parameter „LookAhead" in
„Config/General config". Er ist für die Anzahl der Trajektorienstrecken, die im Voraus ana-
lysiert werden, verantwortlich. Stellen Sie diesen Parameter auf 999 ein.
4. Wenn Sie bei der Ausführung von CNC-Programmen mit großen Drehzahlen Verzerrun-
gen in Form der Eckenabrundung feststellen, schalten Sie die Option ein und experimen-
tieren Sie mit dem Parameter „CV Dist. Tolerance" in „ConfigGeneral Config". Sie kön-
nen anfänglich diesen Wert auf 0,5 einstellen, was einer Eckentoleranz von 0,5 mm ent-
spricht.
5. Als Dezimaltrennzeichen (zur Trennung von Bruchzahlen) verwendet das Mach3-
Programm den Punkt „.". Es ist immer dann zu beachten, wenn Sie Dezimalwerte einge-
ben.
6. Die Anzeige einer 3D-Trajektorie auf dem Bildschirm des Mach3-Programms kann bei
großen Dateien den Computer erheblich belasten. Nehmen Sie während des Betriebs der
Maschine keine Arbeitsgänge wie Bildvergrößerung, Bilddrehung, usw. vor. Bei sehr gro-
ßen Dateien empfiehlt sich die 3D-Ansich auszuschalten: Bildschirm Diagnostics, Schalt-
fläche „Toolpath on/off".
7. Wenn die Maschine ein Hardlimit anfährt, ist es möglich davon abzufahren, indem Sie auf
dem Bildschirm Settings die Schaltfläche „OverRide Limits" betätigen. Es ist auch be-
quem, die Option „Auto LimitOverRide" einzuschalten, die dafür sorgt, dass die Maschine
bei der Anfahrt eines Hardlimits anhält, aber es ebenfalls möglich ist, ohne Weiteres die
RESET- Schaltfläche anklicken und vom Hardlimit abzufahren. Außerdem schützt die frei-
geschaltete Funktion „Smart Limits" gegen eine Bewegung in falsche Richtung, die z.B.
durch unbeabsichtigte Betätigen einer falschen Schaltfläche verursacht werden kann.
8. Handsteuerung (JOG).
a. Beachten Sie, dass mit der TAB-Taste ein zusätzlicher Seitenpanel aufgerufen
b. Bei gleichzeitigem Drücken der Vorschubtaste (z.B. des Rechtspfeils) und der
c. Bei gleichzeitigem Drücken der Vorschubtaste und der CTRL-Taste erfolgt die
tur eine Betätigung der Taste verzeichnet, sondern nicht deren Freigabe. Bei der
Steuerung der Maschine könnte das sehr gefährlich sein.
halten. Der USB-Anschluss ist sehr störanfällig, deshalb wird von den USB-
Tastaturen insbesondere bei Maschinen mit leistungsstärkeren Servoantrieben
und Spindeln dringend abgeraten.
industriellen Drucktastern an die Digitaleingänge der CSMIO/IP-S-Steuerung und
deren entsprechende Zuordnung im Mach3-Programm.
werden kann, in dem man die Geschwindigkeit und den Dauer- oder Schrittbe-
trieb
einstellen
kann,
Materialreferenzierung sehr erleichtert.
SHIFT-Taste erfolgt die Bewegung immer im Dauerbetrieb mit 100% der Ge-
schwindigkeit, unabhängig von den aktuellen Einstellungen.
Bewegung immer im Schrittbetrieb mit der Geschwindigkeit, die im Feld FEEDRA-
TE eingestellt ist.
