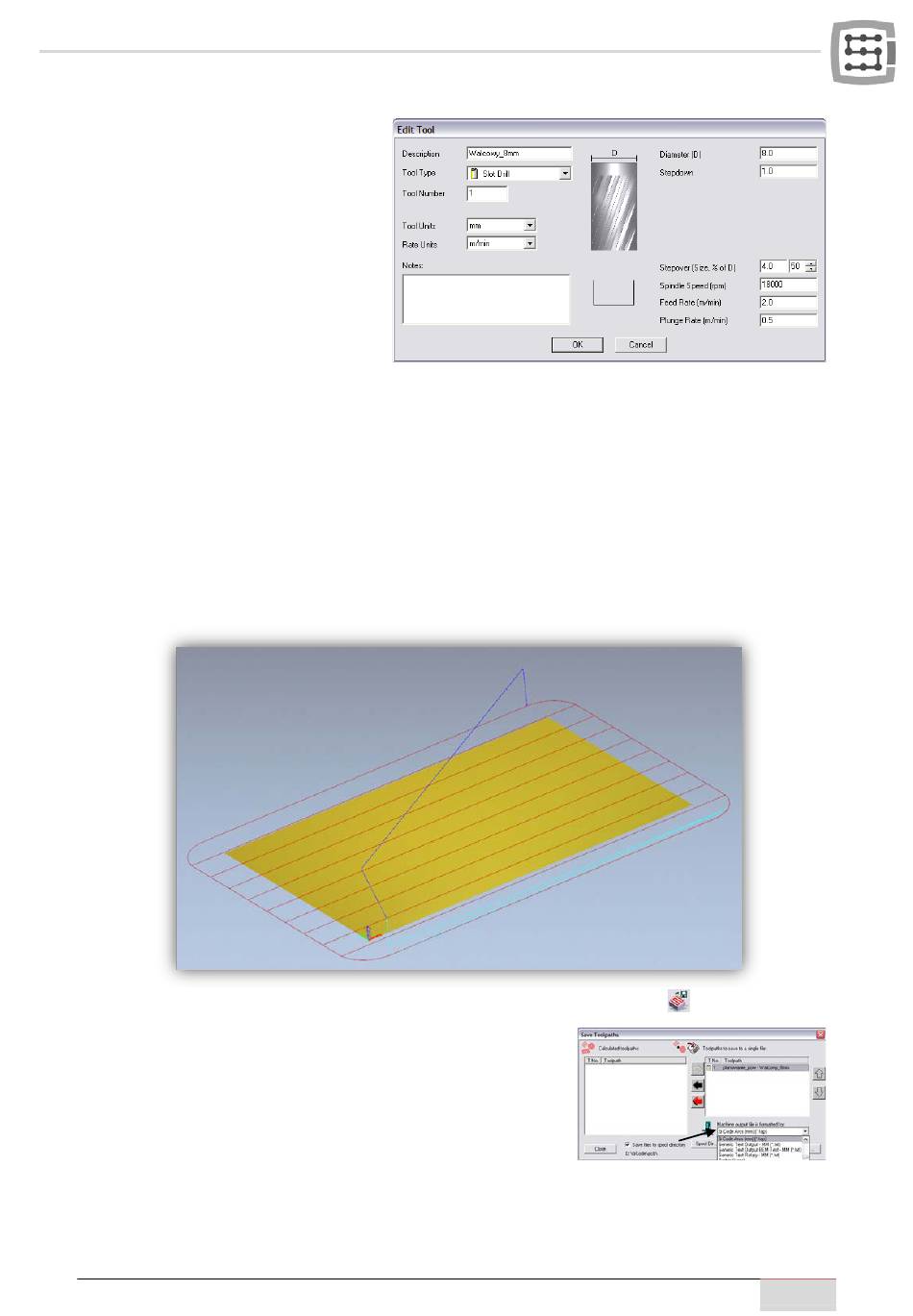

Sie müssen dem Programm auch mitteilen, was für ein Werkzeug eingesetzt wird. Klicken Sie unter
Tool List auf die Schaltfläche Add. Kli-
cken Sie im Fenster der Werkzeugda-
tenbank auf Add Tool, um ein neues
Werkzeug hinzuzufügen. Geben Sie die
Parameter ein, wie in der nebenste-
henden Abbildung gezeigt. Einige Pa-
rameter wie Beschreibung und Durch-
messer sind offensichtlich. Stepdown
steht für die maximale Tiefe, in die das
Werkzeug vordringen wird. Stepover
entspricht der Zeilendichte. Je größer sie ist, desto besser in der Regel auch die Oberfläche. Hier ist
auch nicht zu übertreiben, weil sich die Bearbeitung dann nur unnötig verlängern kann. Feed Rate
steht für Vorschub in der XY-Ebene, Plunge Rate dagegen für die Geschwindigkeit, mit der sich das
Werkzeug ins Material vordringt. Tool Type ist selbstverständlich der Formentyp des Werkzeugs. Dabei
kann die Zeichnung helfen, die erscheint, nachdem der jeweilige Typ ausgewählt ist.
Zum Schluss bestätigen Sie mit „OK", wählen Sie das Werkzeug aus der Liste und klicken Sie auf Select.
Im Feld Tool List des Konfigurationspanels Area Clearance sollte das gewählte Werkzeug erscheinen.
Jetzt genügt nur auf Calculate: Now im unteren Teil des Panels zu klicken. In der Ansicht des Arbeits-
bereichs sollte die berechnete Trajektorie des Werkzeugs angezeigt werden. Sie können in die 3D-
Ansicht wechseln, um sich sie genauer anzuschauen. Das sollte etwa so aussehen:
Nehmen Sie jetzt die Trajektorie auf, indem Sie im Reiter Toolpaths aufs Symbol
klicken.
Im Aufnahmefeld muss der sogenannte Nachprozessor ausge-
wählt werden, d.h. es muss das Format der Eingangsdaten be-
stimmt werden, das dem jeweiligen Steuerungssystem ent-
spricht.
Im
ArtCam-Programm
empfiehlt
sich
„G-Code
Arcs(mm)(*.tap)". Das ist das Hauptformat des G-Codes, das sich
für das Mach3-Programm eignet. Klicken Sie nach der Auswahl
des Formats auf die Schaltfläche „Save" und speichern Sie die Trajektorie unter einem Namen wie z.B.
„Planung.tap".
