Zum CSMIO/IP-S-
Digitaleingang
In diesem Fall muss direkt das Inkrementalgebersignal oder der TTL-Inkrementalgeberausgang des
Servoantriebs verwendet werden. Ein stillvoller Anschluss kann dabei heikel sein.
Bei der Wahl von Servoantrieben ist es zu berücksichtigen, dass sie einen „Open-Collector"-
Indexausgang haben sollten. Das Indexsignal kann dadurch mühelos an die CSMIO/IP-Steuerung ange-
schlossen werden. Mit einem solchen Ausgang sind u.a. die Servoantriebe der Firmen CS-Lab s.c.
(http://www.cs-lab.eu), simDrive und Delta (http://www.delta.com.tw) versehen.
6.2 Methode 2 – Synchronisierung des HOME-Signals am Servoantrieb
Um eine indexbezogene Referenzierungsfunktion auf diese Weise realisieren zu können, ist ein
Servoantrieb
mit
einer
Funktion
zur
Synchronisierung
des
HOME-Signals
mit
dem
Inkrementalgeberindex erforderlich. Eine Funktion dieser Art ist u.a. in dem von unserer Firma ange-
botenen simDrive Servo-Antrieb vorhanden.

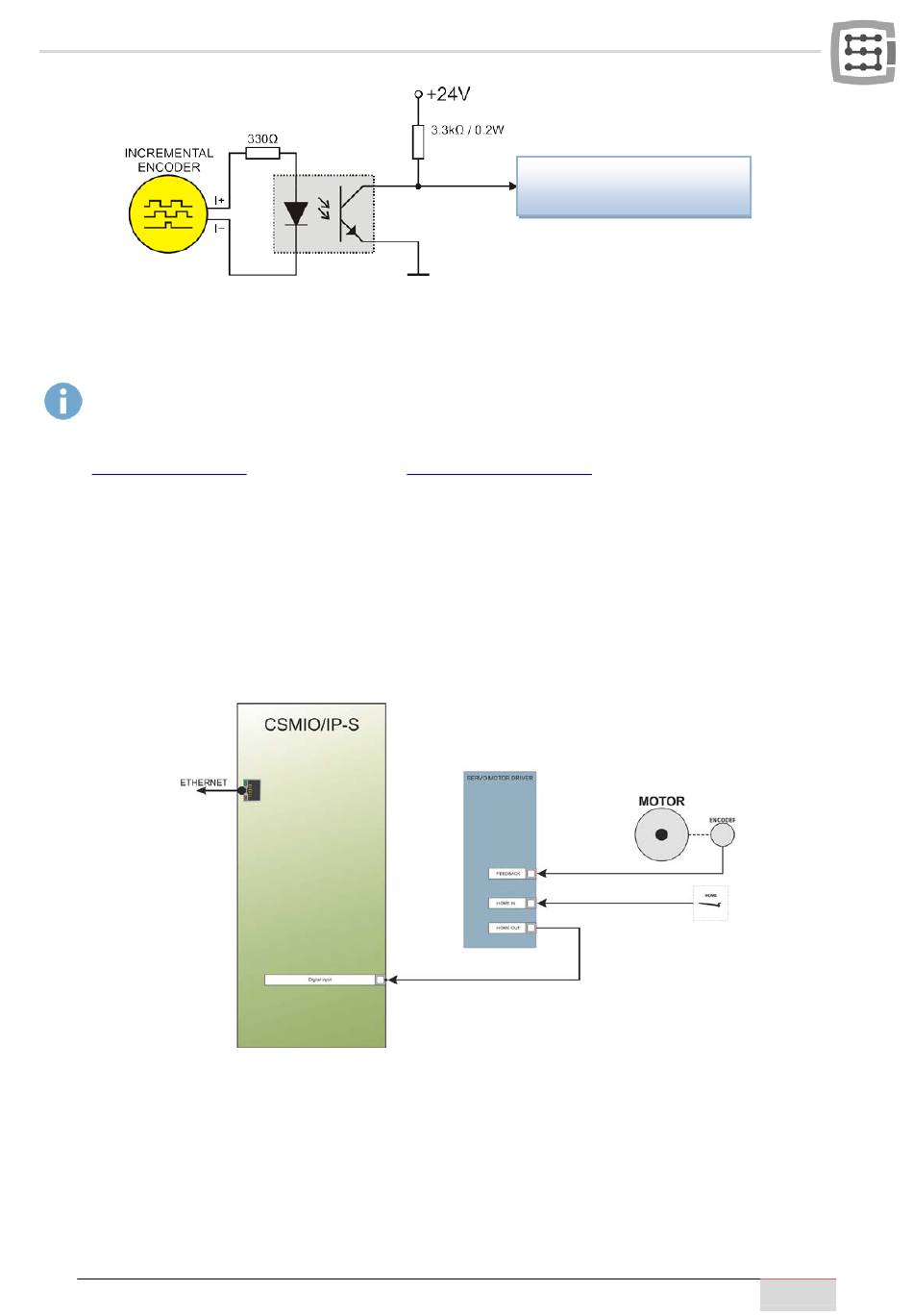

Unten abgebildet ist das Anschlussprinzip, das eine indexbezogene Orientierung vorsieht.
Falls Sie einen Servoantrieb wählen und erfahren möchten, ob es möglich sein wird, eine bezogene
Referenzierung zu realisieren, ist die Funktion zur Synchronisierung des HOME-Signals folgenderma-
ßen zu funktionieren:
