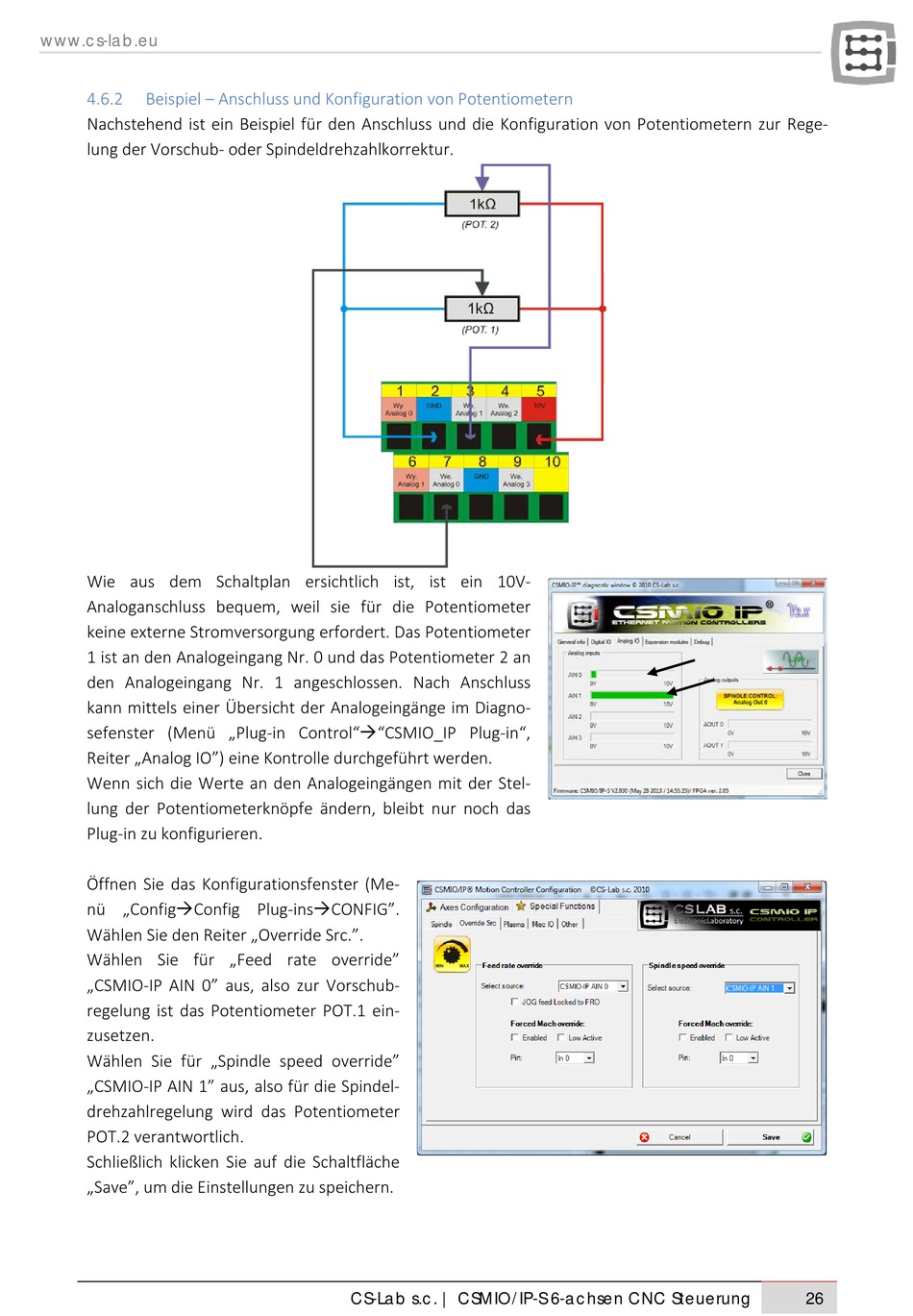

4.6.2 Beispiel – Anschluss und Konfiguration von Potentiometern
Nachstehend ist ein Beispiel für den Anschluss und die Konfiguration von Potentiometern zur Rege-
lung der Vorschub- oder Spindeldrehzahlkorrektur.
Wie aus dem Schaltplan ersichtlich ist, ist ein 10V-
Analoganschluss bequem, weil sie für die Potentiometer
keine externe Stromversorgung erfordert. Das Potentiometer
1 ist an den Analogeingang Nr. 0 und das Potentiometer 2 an
den Analogeingang Nr. 1 angeschlossen. Nach Anschluss
kann mittels einer Übersicht der Analogeingänge im Diagno-
sefenster (Menü „Plug-in Control""CSMIO_IP Plug-in",
Reiter „Analog IO") eine Kontrolle durchgeführt werden.
Wenn sich die Werte an den Analogeingängen mit der Stel-
lung der Potentiometerknöpfe ändern, bleibt nur noch das
Plug-in zu konfigurieren.
Öffnen Sie das Konfigurationsfenster (Me-
nü „ConfigConfig Plug-insCONFIG".
Wählen Sie den Reiter „Override Src.".
Wählen Sie für „Feed rate override"
„CSMIO-IP AIN 0" aus, also zur Vorschub-
regelung ist das Potentiometer POT.1 ein-
zusetzen.
Wählen Sie für „Spindle speed override"
„CSMIO-IP AIN 1" aus, also für die Spindel-
drehzahlregelung wird das Potentiometer
POT.2 verantwortlich.
Schließlich klicken Sie auf die Schaltfläche
„Save", um die Einstellungen zu speichern.
