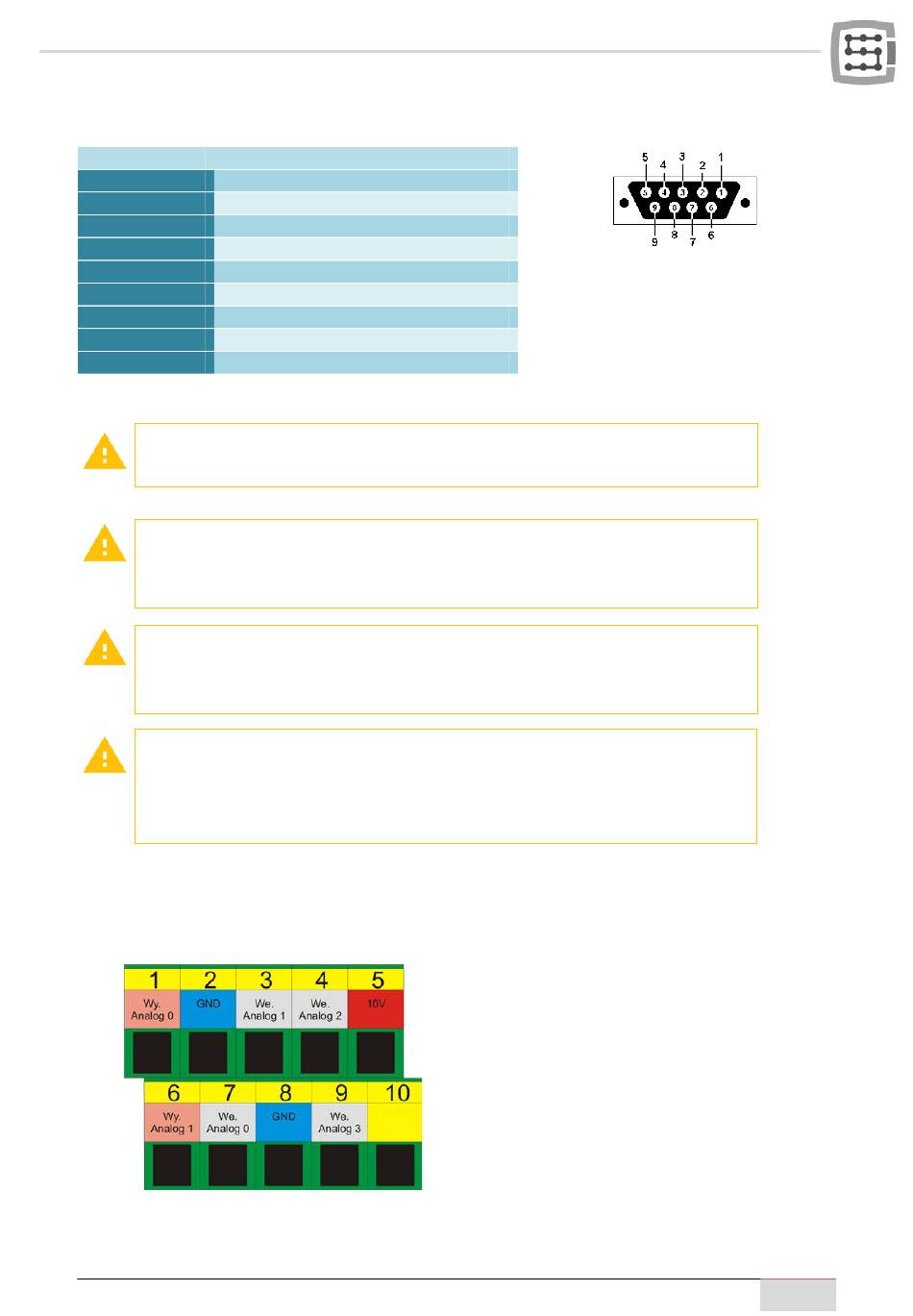

4.6 Analoge Eingangs-/Ausgangsbuchse
Kontaktnummer
1
2
3
4
5
6
7
8
9
Die Analogausgänge 0 und 1 haben eine Belastbarkeit von 100 mA. Eine Über-
schreitung dieses Wertes kann zu deren Beschädigung führen.
Es ist besonders darauf zu achten, dass die zulässige Spannung (10 V DC) an den
Eingangsleitungen nicht überschritten ist. Dies kann zu einer Gerätebeschädigung
führen.
Der 10V-Eingang hat eine Belastbarkeit von 50 mA und dient nur der Versorgung
von Potentiometern, falls diese z.B. zur Regelung der Vorschub- oder Spindel-
drehzahlkorrektur angeschlossen werden.
Bei Anschluss des Analogsignals aus einem Plasmagenerator ist es zu beachten,
dass es ein galvanisch getrenntes Signal ist!
Der Anschluss mittels eines einfachen Spannungsteilers schützt nicht gegen Über-
spannungen und kann zur Beschädigung der Steuerung führen.
4.6.1
Signale am Anschlussblock-Adapter
Beschreibung
Analogausgang 0
Masse
Analogeingang 1
Analogeingang 2
10 V (max. 50 mA)
Analogausgang 1
Analogeingang 0
Masse
Analogeingang 3
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
25
