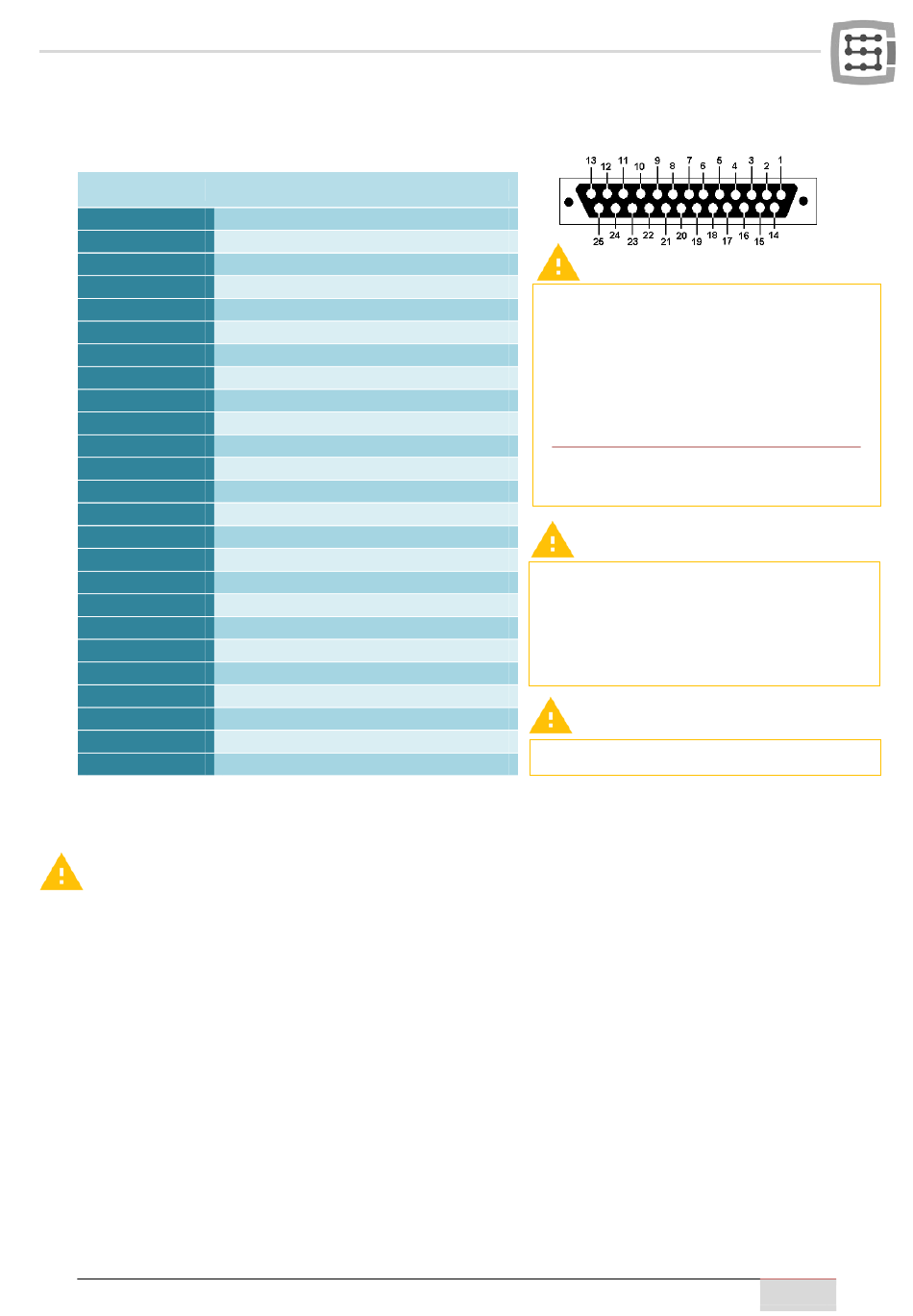

4.2 Steuersignalbuchse STEP/DIR (CSMIO/IP-S v2)
Die Steuerungen CSMIO/IP-S v2 haben Seriennummern, die ab 1120... aufwärts beginnen.
Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Bei dem Anschluss der STEP/DIR-Signale an den Antrieb (sei es Servo- oder Schrittantrieb) beachten
Sie, welche STEP-Flanke aktiv ist. Als aktiv gilt bei der aktiven Steuerung die aufsteigende Flanke, also
der Wechsel des Signals STEP+ von "0" auf "1". Wenn Sie die Steuerung, z.B. des M542-Schrittmotors,
anschließen, ist das Signal PUL+ ans STEP+ und der Ausgang STEP- des CSMIO/IP-S an den PUL- der
Steuerung anzuschließen. Der Optotransistor am M542 wird sich somit bei einer aufsteigenden Flanke
des Signals STEP CSMIO/IP-S einschalten. Ein falscher Anschluss kann sich durch Positionierungsfehler
manifestieren.
Beschreibung
DIR[0]+
STEP[0]+
DIR[1]+
STEP[1]+
DIR[2]+
STEP[2]+
DIR[3]+
STEP[3]+
DIR[4]+
STEP[4]+
DIR[5]+
STEP[5]+
Masse
DIR[0]-
STEP[0]-
DIR[1]-
STEP[1]-
DIR[2]-
STEP[2]-
DIR[3]-
STEP[3]-
DIR[4]-
STEP[4]-
DIR[5]-
STEP[5]-
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Verbinden Sie nie Differenzsignale miteinander!
Keine mit „-„ gekennzeichneten Signale an die
Masse anschließen, sonst wird die Steuerung
beschädigt.
Falls Sie nie Differenzsignale angeschlossen
haben, laden Sie sich unbedingt den Anhang
„
Differenzausgänge der CSMIO/IP-Geräte
herunter, in dem alle Anschlussmöglichkeiten
für verschiedene Antriebstypen erklärt sind.
Die an diesem Stecker vorhandenen Differenz-
ausgänge weisen eine niedrige zulässige Belast-
barkeit (50 mA) auf und dienen nur der Steue-
rung der LED-Dioden an den optoentkoppelten
Eingängen der Motorsteuerung.
Beachten Sie die Geräteversion.
"
