Bedienelemente und Anzeigen
4.3.5.1
4.3.5.2
BA.DEU.16-29874-06-20-FTA-jr

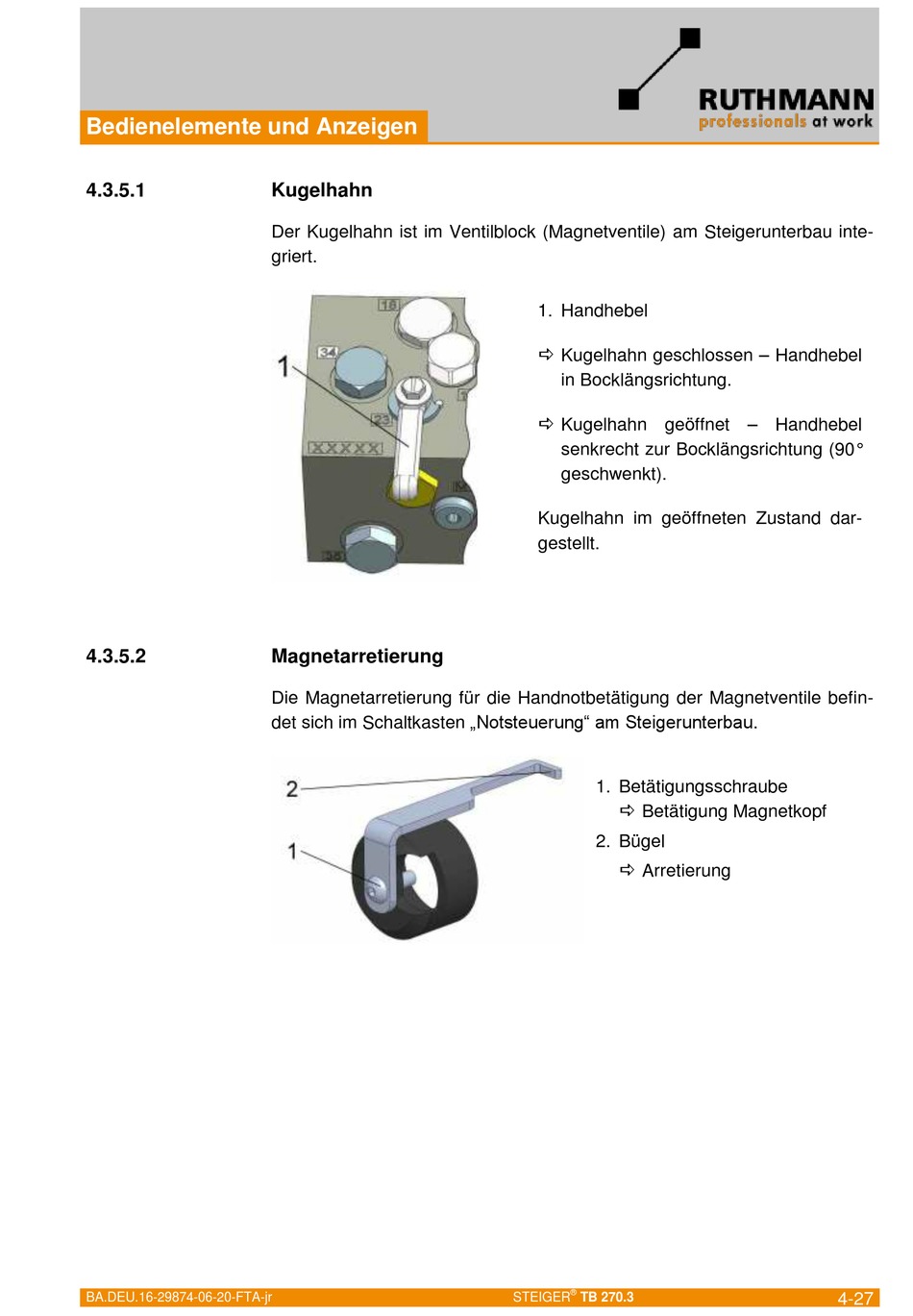

Kugelhahn
Der Kugelhahn ist im Ventilblock (Magnetventile) am Steigerunterbau inte-
griert.
Magnetarretierung
Die Magnetarretierung für die Handnotbetätigung der Magnetventile befin-
det sich im Schaltkasten „Notsteuerung" am Steigerunterbau.
1. Handhebel
Kugelhahn geschlossen – Handhebel
in Bocklängsrichtung.
Kugelhahn geöffnet – Handhebel
senkrecht zur Bocklängsrichtung (90°
geschwenkt).
Kugelhahn im geöffneten Zustand dar-
gestellt.
1. Betätigungsschraube
Betätigung Magnetkopf
2. Bügel
Arretierung
®
STEIGER
TB 270.3
4-27
