4.3.5.3
4-28
Wegeventile / Magnetventile

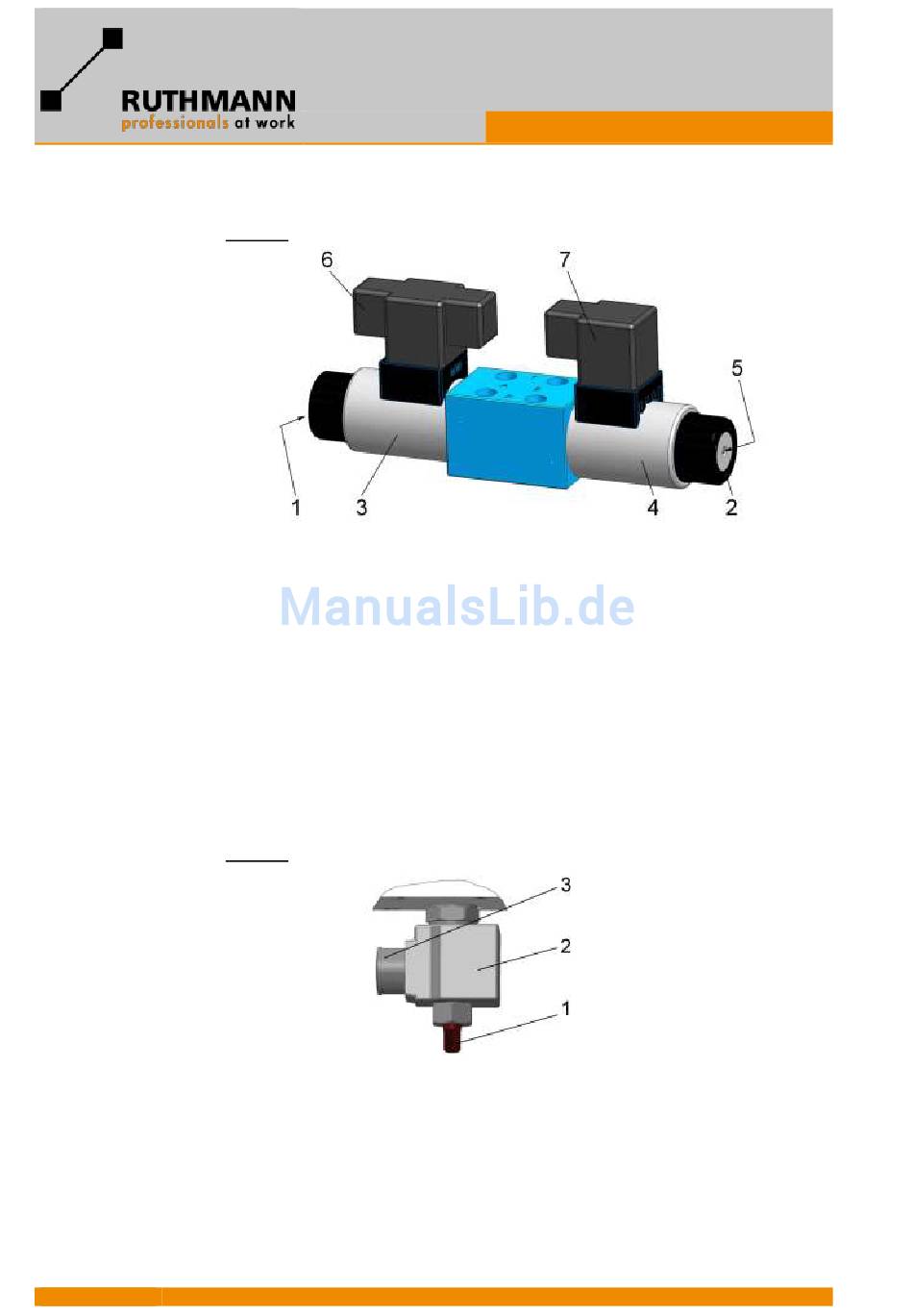

Beispiel: Wegeventile NG 4
1. Handnotbetätigung links. Aufnahme für Betätigungsschraube der Mag-
netarretierung.
2. Handnotbetätigung rechts. Aufnahme für Betätigungsschraube der Mag-
netarretierung.
3. Magnet links.
4. Magnet rechts.
5. Stößel.
6. Gerätesteckdose links.
7. Gerätesteckdose rechts.
Aufgesteckte gelbe Kunststoff-Schutzkappen schützen die Handnotbetäti-
gungen (Pos. 1 und 2) vor Feuchtigkeit (nicht dargestellt).
Beispiel: Wege-Sitz-Ventile
1. Handnotbetätigung mit Rückstellfeder (Stößel).
2. Magnet.
3. Gerätesteckdose.
®
STEIGER
TB 270.3
Bedienelemente und Anzeigen
BA.DEU.16-29874-06-20-FTA-jr
