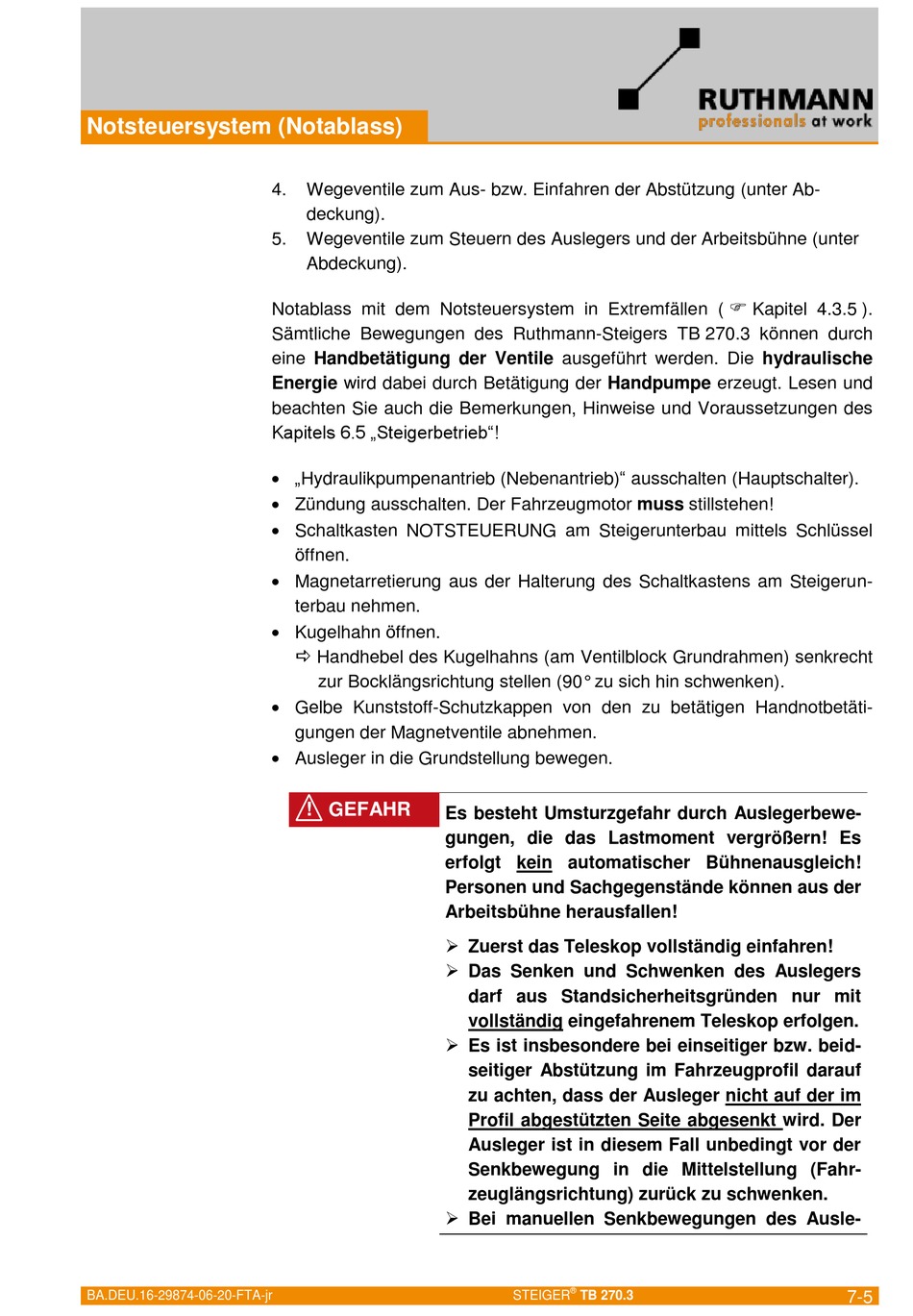

Notsteuersystem (Notablass)
BA.DEU.16-29874-06-20-FTA-jr
4.
Wegeventile zum Aus- bzw. Einfahren der Abstützung (unter Ab-
deckung).
5.
Wegeventile zum Steuern des Auslegers und der Arbeitsbühne (unter
Abdeckung).
Notablass mit dem Notsteuersystem in Extremfällen (
Sämtliche Bewegungen des Ruthmann-Steigers TB 270.3 können durch
eine Handbetätigung der Ventile ausgeführt werden. Die hydraulische
Energie wird dabei durch Betätigung der Handpumpe erzeugt. Lesen und
beachten Sie auch die Bemerkungen, Hinweise und Voraussetzungen des
Kapitels 6.5 „Steigerbetrieb"!
„Hydraulikpumpenantrieb (Nebenantrieb)" ausschalten (Hauptschalter).
Zündung ausschalten. Der Fahrzeugmotor muss stillstehen!
Schaltkasten NOTSTEUERUNG am Steigerunterbau mittels Schlüssel
öffnen.
Magnetarretierung aus der Halterung des Schaltkastens am Steigerun-
terbau nehmen.
Kugelhahn öffnen.
Handhebel des Kugelhahns (am Ventilblock Grundrahmen) senkrecht
zur Bocklängsrichtung stellen (90° zu sich hin schwenken).
Gelbe Kunststoff-Schutzkappen von den zu betätigen Handnotbetäti-
gungen der Magnetventile abnehmen.
Ausleger in die Grundstellung bewegen.
! GEFAHR
Es besteht Umsturzgefahr durch Auslegerbewe-
gungen, die das Lastmoment vergrößern! Es
erfolgt kein automatischer Bühnenausgleich!
Personen und Sachgegenstände können aus der
Arbeitsbühne herausfallen!
Zuerst das Teleskop vollständig einfahren!
Das Senken und Schwenken des Auslegers
darf aus Standsicherheitsgründen nur mit
vollständig eingefahrenem Teleskop erfolgen.
Es ist insbesondere bei einseitiger bzw. beid-
seitiger Abstützung im Fahrzeugprofil darauf
zu achten, dass der Ausleger nicht auf der im
Profil abgestützten Seite abgesenkt wird. Der
Ausleger ist in diesem Fall unbedingt vor der
Senkbewegung in die Mittelstellung (Fahr-
zeuglängsrichtung) zurück zu schwenken.
Bei manuellen Senkbewegungen des Ausle-
®
STEIGER
TB 270.3
Kapitel 4.3.5 ).
7-5
