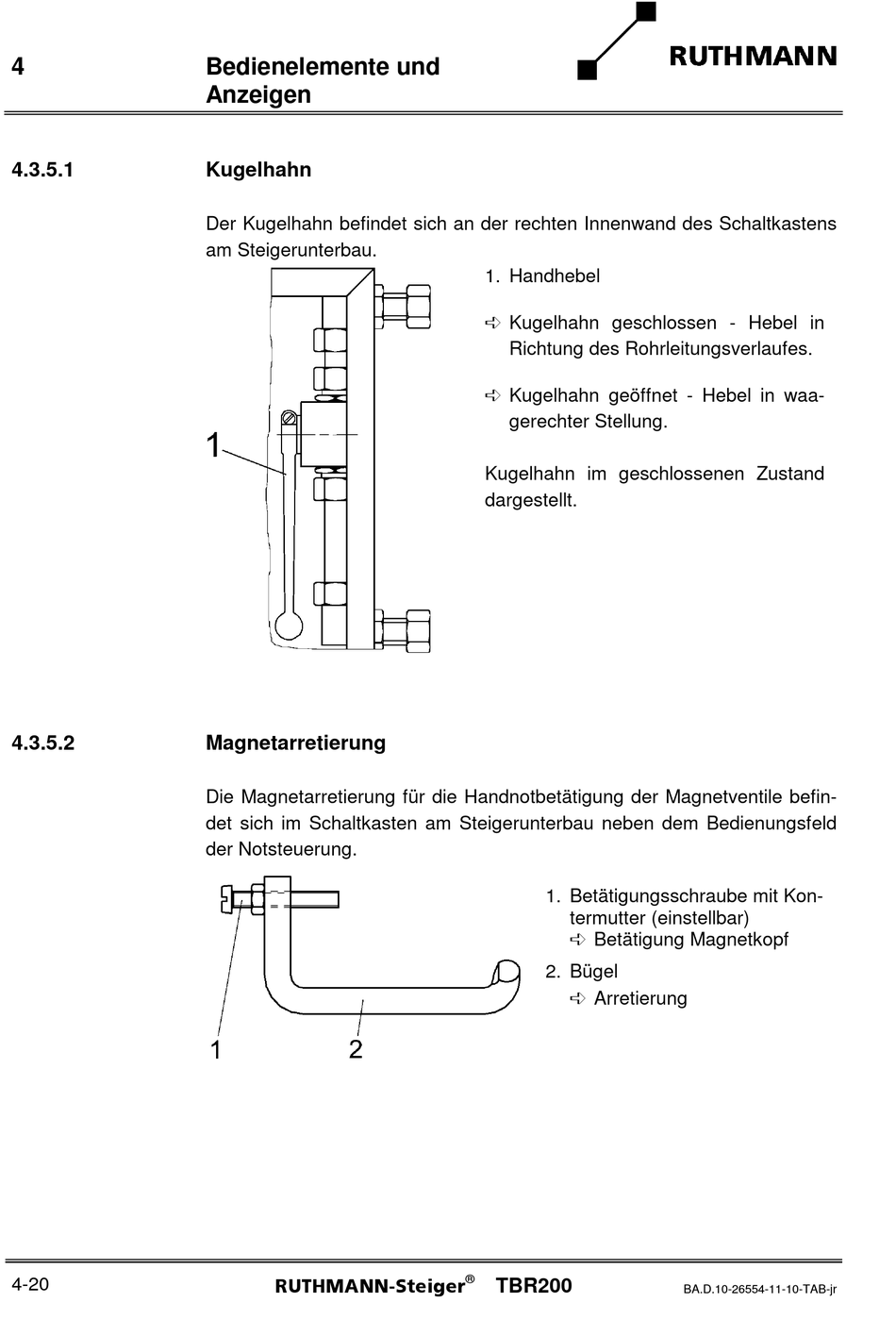

4
4.3.5.1
4.3.5.2
4-20
Bedienelemente und
Anzeigen

Kugelhahn

Der Kugelhahn befindet sich an der rechten Innenwand des Schaltkastens
am Steigerunterbau.

Magnetarretierung

Die Magnetarretierung für die Handnotbetätigung der Magnetventile befin-
det sich im Schaltkasten am Steigerunterbau neben dem Bedienungsfeld
der Notsteuerung.
RUTHMANN-Steiger
1. Handhebel
Á Kugelhahn geschlossen - Hebel in
Richtung des Rohrleitungsverlaufes.
Á Kugelhahn geöffnet - Hebel in waa-
gerechter Stellung.
Kugelhahn im geschlossenen Zustand
dargestellt.
1. Betätigungsschraube mit Kon-
termutter (einstellbar)
Á Betätigung Magnetkopf
2. Bügel
Á Arretierung
®
TBR200
BA.D.10-26554-11-10-TAB-jr
