7-6
HINWEIS
Elektrokabel und Hydraulikschläuche können bei
Schwenkbewegungen des Auslegers abreißen!
Den Ausleger (Turm) immer in die Richtung zu-
Zuerst das Ausleger-Teleskop vollständig einfahren.
Anschließend Ausleger (Turm) in Mittelstellung zurückschwenken.
Danach kann der Ausleger (Hubarm) vollständig in die Trägerauflage
abgesenkt werden, so dass das Bühnenpersonal die Arbeitsbühne
verlassen kann.

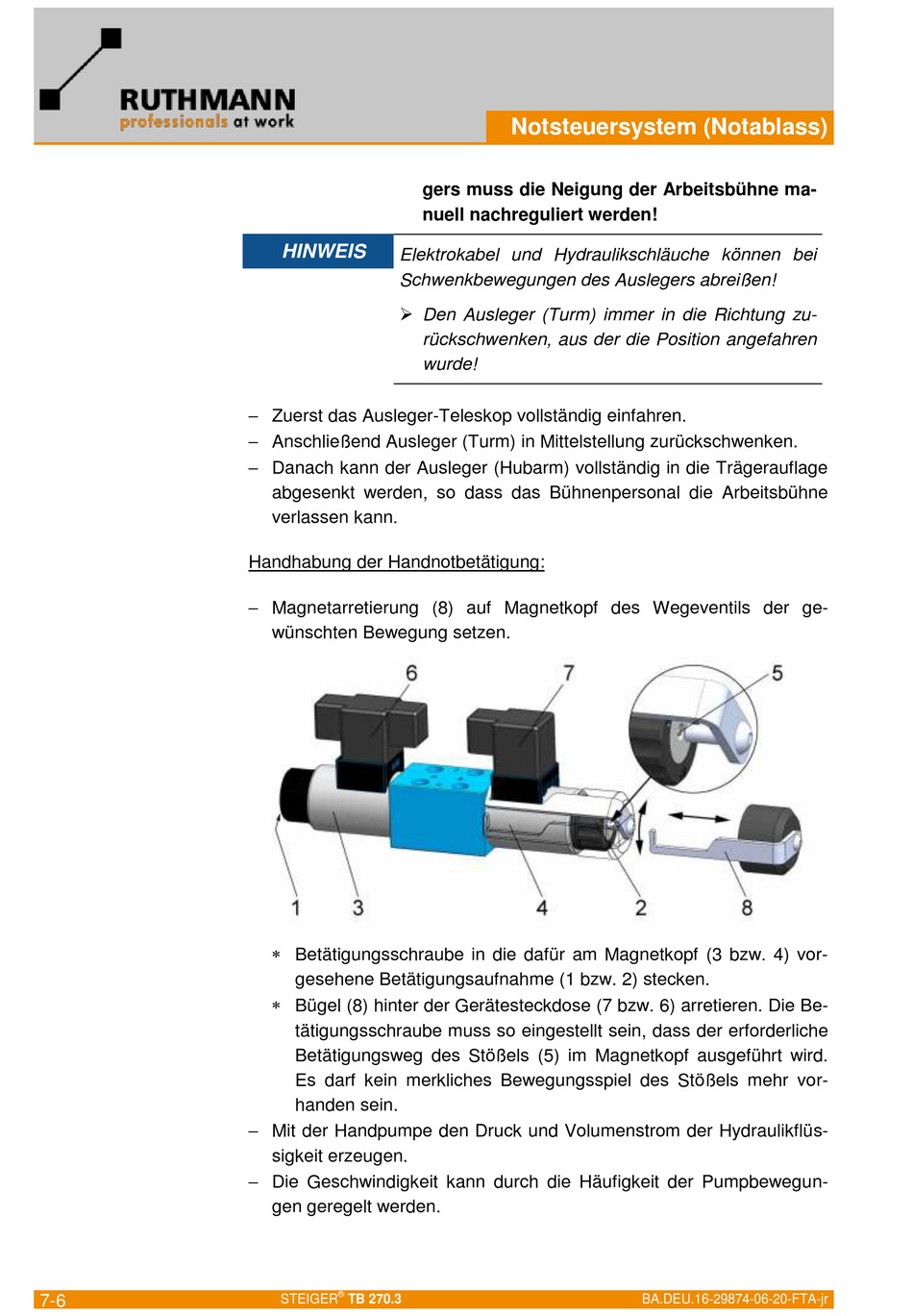

Handhabung der Handnotbetätigung:
Magnetarretierung (8) auf Magnetkopf des Wegeventils der ge-
wünschten Bewegung setzen.
Betätigungsschraube in die dafür am Magnetkopf (3 bzw. 4) vor-
gesehene Betätigungsaufnahme (1 bzw. 2) stecken.
Bügel (8) hinter der Gerätesteckdose (7 bzw. 6) arretieren. Die Be-
tätigungsschraube muss so eingestellt sein, dass der erforderliche
Betätigungsweg des Stößels (5) im Magnetkopf ausgeführt wird.
Es darf kein merkliches Bewegungsspiel des Stößels mehr vor-
handen sein.
Mit der Handpumpe den Druck und Volumenstrom der Hydraulikflüs-
sigkeit erzeugen.
Die Geschwindigkeit kann durch die Häufigkeit der Pumpbewegun-
gen geregelt werden.
®
STEIGER
TB 270.3
Notsteuersystem (Notablass)
gers muss die Neigung der Arbeitsbühne ma-
nuell nachreguliert werden!
rückschwenken, aus der die Position angefahren
wurde!
BA.DEU.16-29874-06-20-FTA-jr
