Instandhaltung
9.2
9.2.1
BA.DEU.16-29874-06-20-FTA-jr

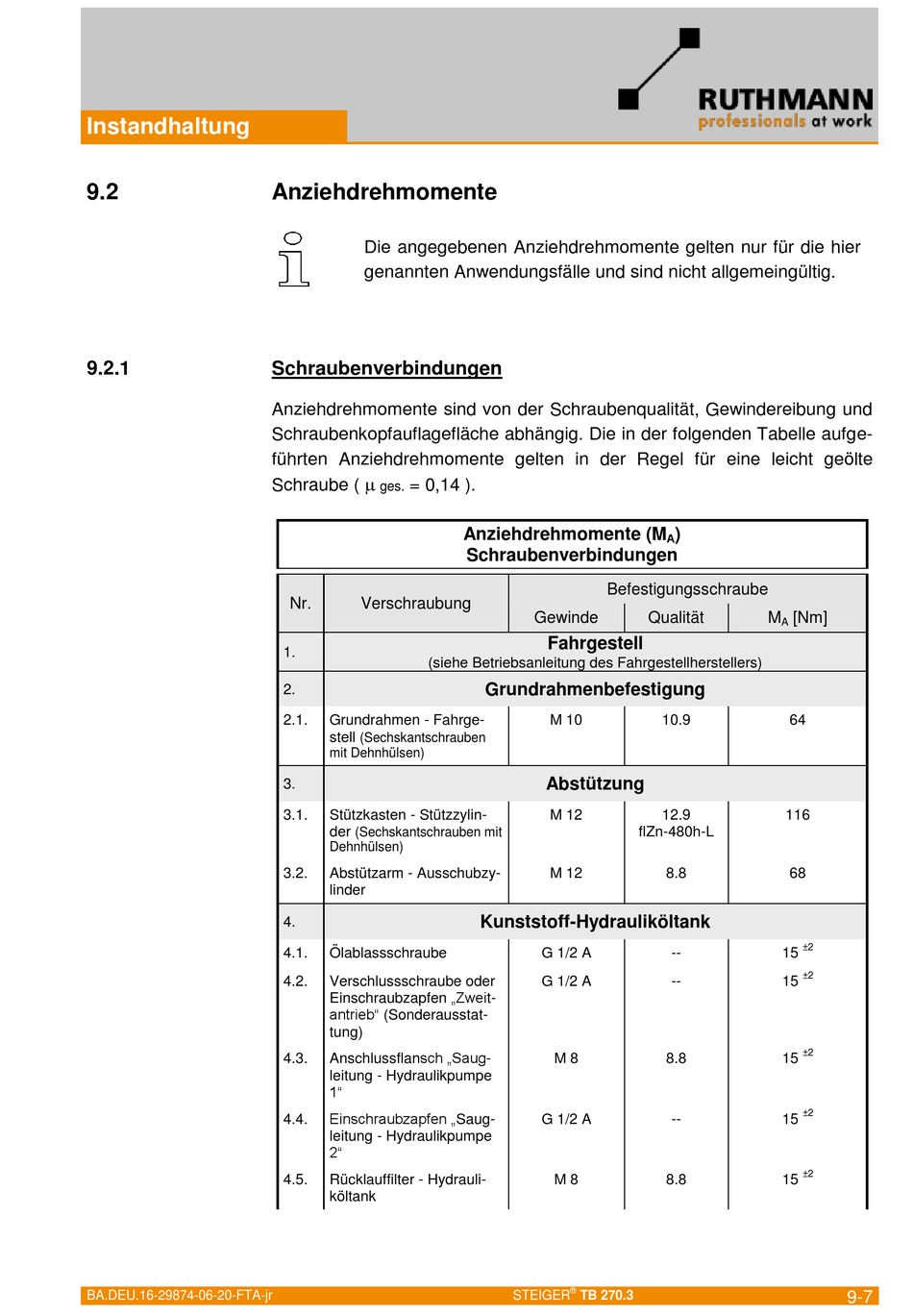

Anziehdrehmomente
Die angegebenen Anziehdrehmomente gelten nur für die hier
genannten Anwendungsfälle und sind nicht allgemeingültig.
Schraubenverbindungen
Anziehdrehmomente sind von der Schraubenqualität, Gewindereibung und
Schraubenkopfauflagefläche abhängig. Die in der folgenden Tabelle aufge-
führten Anziehdrehmomente gelten in der Regel für eine leicht geölte
Schraube (
= 0,14 ).
ges.
Nr.
Verschraubung
1.
(siehe Betriebsanleitung des Fahrgestellherstellers)
2.
2.1.
Grundrahmen - Fahrge-
stell
(Sechskantschrauben
mit Dehnhülsen)
3.
3.1.
Stützkasten - Stützzylin-
der
(Sechskantschrauben mit
Dehnhülsen)
3.2.
Abstützarm - Ausschubzy-
linder
4.
4.1.
Ölablassschraube
4.2.
Verschlussschraube oder
Einschraubzapfen „Zweit-
antrieb" (Sonderausstat-
tung)
Anschlussflansch „Saug-
4.3.
leitung - Hydraulikpumpe
1"
Einschraubzapfen „Saug-
4.4.
leitung - Hydraulikpumpe
2"
4.5.
Rücklauffilter - Hydrauli-
költank
Anziehdrehmomente (M
Schraubenverbindungen
Befestigungsschraube
Gewinde
Fahrgestell
Grundrahmenbefestigung
M 10
Abstützung
M 12
M 12
Kunststoff-Hydrauliköltank
G 1/2 A
G 1/2 A
M 8
G 1/2 A
M 8
®
STEIGER
TB 270.3
)
A
Qualität
M
[Nm]
A
10.9
64
12.9
116
flZn-480h-L
8.8
68
±2
--
15
±2
--
15
±2
8.8
15
±2
--
15
±2
8.8
15
9-7
