4-20

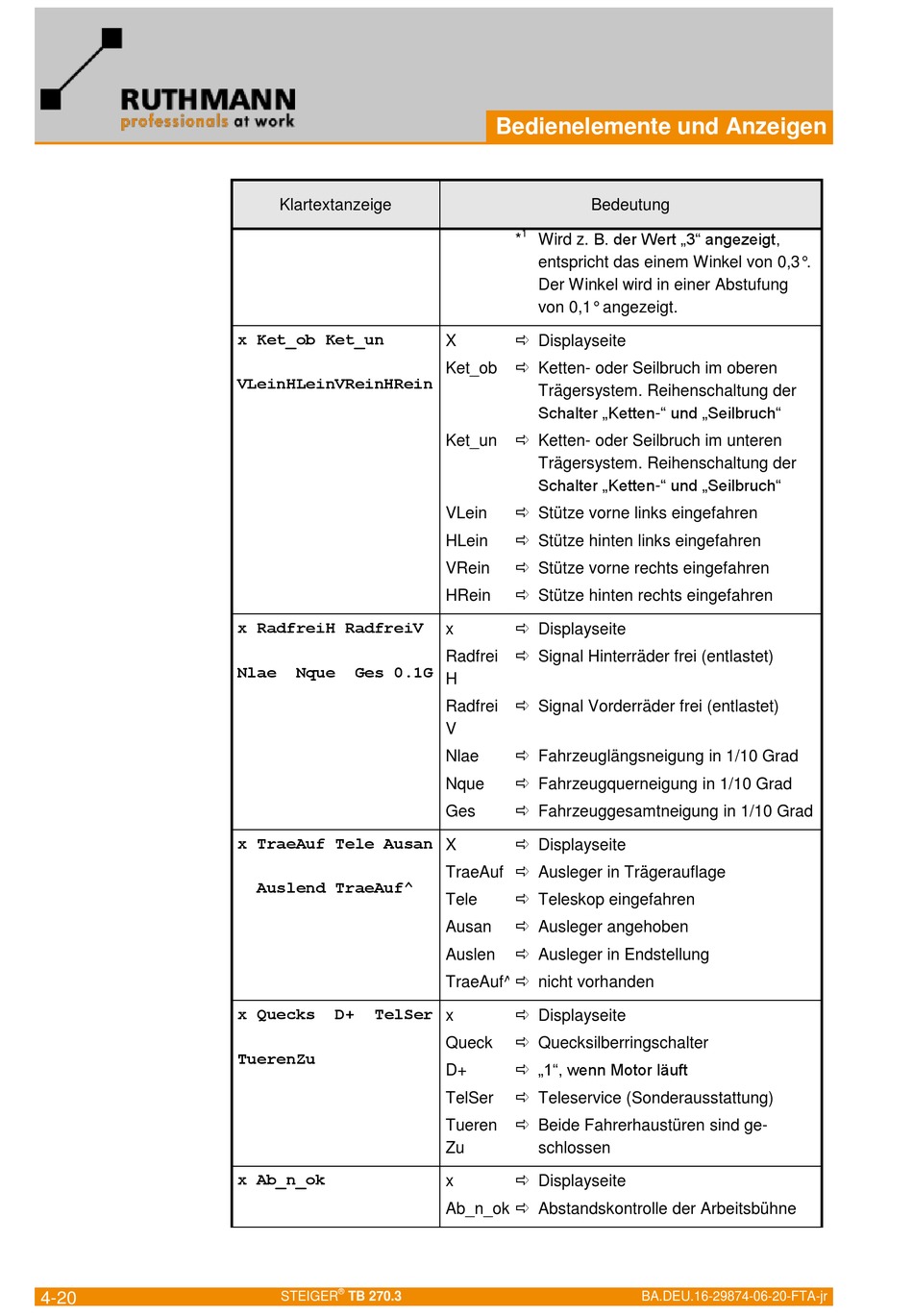

Klartextanzeige
x Ket_ob Ket_un
VLeinHLeinVReinHRein
x RadfreiH RadfreiV
Nlae
Nque
Ges 0.1G
x TraeAuf Tele Ausan
Auslend TraeAuf^
x Quecks
D+
TelSer
TuerenZu
x Ab_n_ok
®
STEIGER
TB 270.3
Bedienelemente und Anzeigen
Bedeutung
1
Wird z. B. der Wert „3" angezeigt,
*
entspricht das einem Winkel von 0,3°.
Der Winkel wird in einer Abstufung
von 0,1° angezeigt.
Displayseite
X
Ketten- oder Seilbruch im oberen
Ket_ob
Trägersystem. Reihenschaltung der
Schalter „Ketten-" und „Seilbruch"
Ketten- oder Seilbruch im unteren
Ket_un
Trägersystem. Reihenschaltung der
Schalter „Ketten-" und „Seilbruch"
Stütze vorne links eingefahren
VLein
Stütze hinten links eingefahren
HLein
Stütze vorne rechts eingefahren
VRein
Stütze hinten rechts eingefahren
HRein
Displayseite
x
Signal Hinterräder frei (entlastet)
Radfrei
H
Signal Vorderräder frei (entlastet)
Radfrei
V
Fahrzeuglängsneigung in 1/10 Grad
Nlae
Fahrzeugquerneigung in 1/10 Grad
Nque
Fahrzeuggesamtneigung in 1/10 Grad
Ges
Displayseite
X
Ausleger in Trägerauflage
TraeAuf
Teleskop eingefahren
Tele
Ausleger angehoben
Ausan
Ausleger in Endstellung
Auslen
nicht vorhanden
TraeAuf^
Displayseite
x
Quecksilberringschalter
Queck
„1", wenn Motor läuft
D+
Teleservice (Sonderausstattung)
TelSer
Beide Fahrerhaustüren sind ge-
Tueren
Zu
schlossen
Displayseite
x
Abstandskontrolle der Arbeitsbühne
Ab_n_ok
BA.DEU.16-29874-06-20-FTA-jr
