Bedienung
BA.DEU.16-29874-06-20-FTA-jr

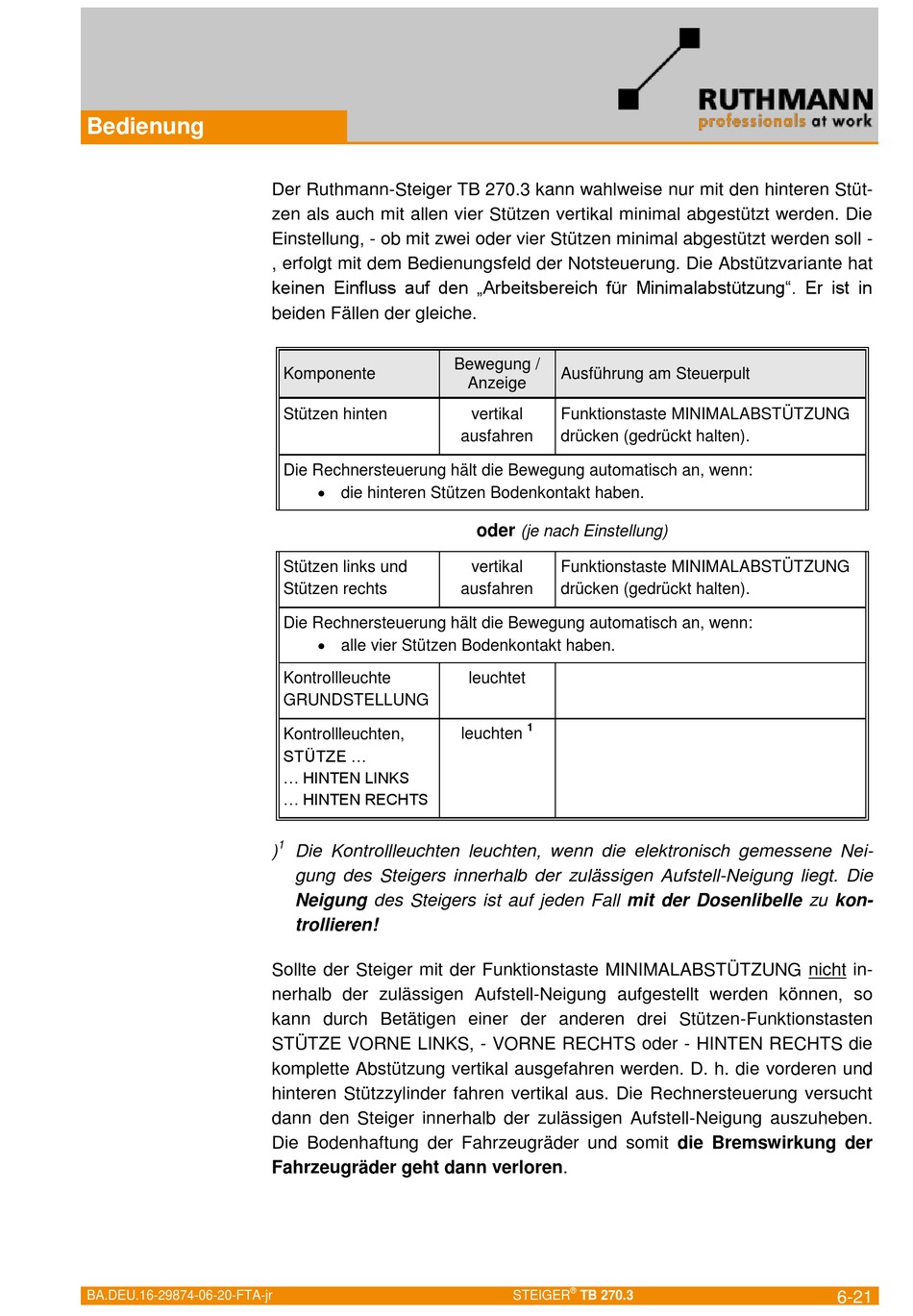

Der Ruthmann-Steiger TB 270.3 kann wahlweise nur mit den hinteren Stüt-
zen als auch mit allen vier Stützen vertikal minimal abgestützt werden. Die
Einstellung, - ob mit zwei oder vier Stützen minimal abgestützt werden soll -
, erfolgt mit dem Bedienungsfeld der Notsteuerung. Die Abstützvariante hat
keinen Einfluss auf den „Arbeitsbereich für Minimalabstützung". Er ist in
beiden Fällen der gleiche.
Komponente
Stützen hinten
Die Rechnersteuerung hält die Bewegung automatisch an, wenn:
die hinteren Stützen Bodenkontakt haben.
Stützen links und
Stützen rechts
Die Rechnersteuerung hält die Bewegung automatisch an, wenn:
alle vier Stützen Bodenkontakt haben.
Kontrollleuchte
GRUNDSTELLUNG
Kontrollleuchten,
STÜTZE ...
... HINTEN LINKS
... HINTEN RECHTS
1
)
Die Kontrollleuchten leuchten, wenn die elektronisch gemessene Nei-
gung des Steigers innerhalb der zulässigen Aufstell-Neigung liegt. Die
Neigung des Steigers ist auf jeden Fall mit der Dosenlibelle zu kon-
trollieren!
Sollte der Steiger mit der Funktionstaste MINIMALABSTÜTZUNG nicht in-
nerhalb der zulässigen Aufstell-Neigung aufgestellt werden können, so
kann durch Betätigen einer der anderen drei Stützen-Funktionstasten
STÜTZE VORNE LINKS, - VORNE RECHTS oder - HINTEN RECHTS die
komplette Abstützung vertikal ausgefahren werden. D. h. die vorderen und
hinteren Stützzylinder fahren vertikal aus. Die Rechnersteuerung versucht
dann den Steiger innerhalb der zulässigen Aufstell-Neigung auszuheben.
Die Bodenhaftung der Fahrzeugräder und somit die Bremswirkung der
Fahrzeugräder geht dann verloren.
Bewegung /
Ausführung am Steuerpult
Anzeige
vertikal
Funktionstaste MINIMALABSTÜTZUNG
ausfahren
drücken (gedrückt halten).
oder
(je nach Einstellung)
vertikal
Funktionstaste MINIMALABSTÜTZUNG
ausfahren
drücken (gedrückt halten).
leuchtet
1
leuchten
®
STEIGER
TB 270.3
6-21
