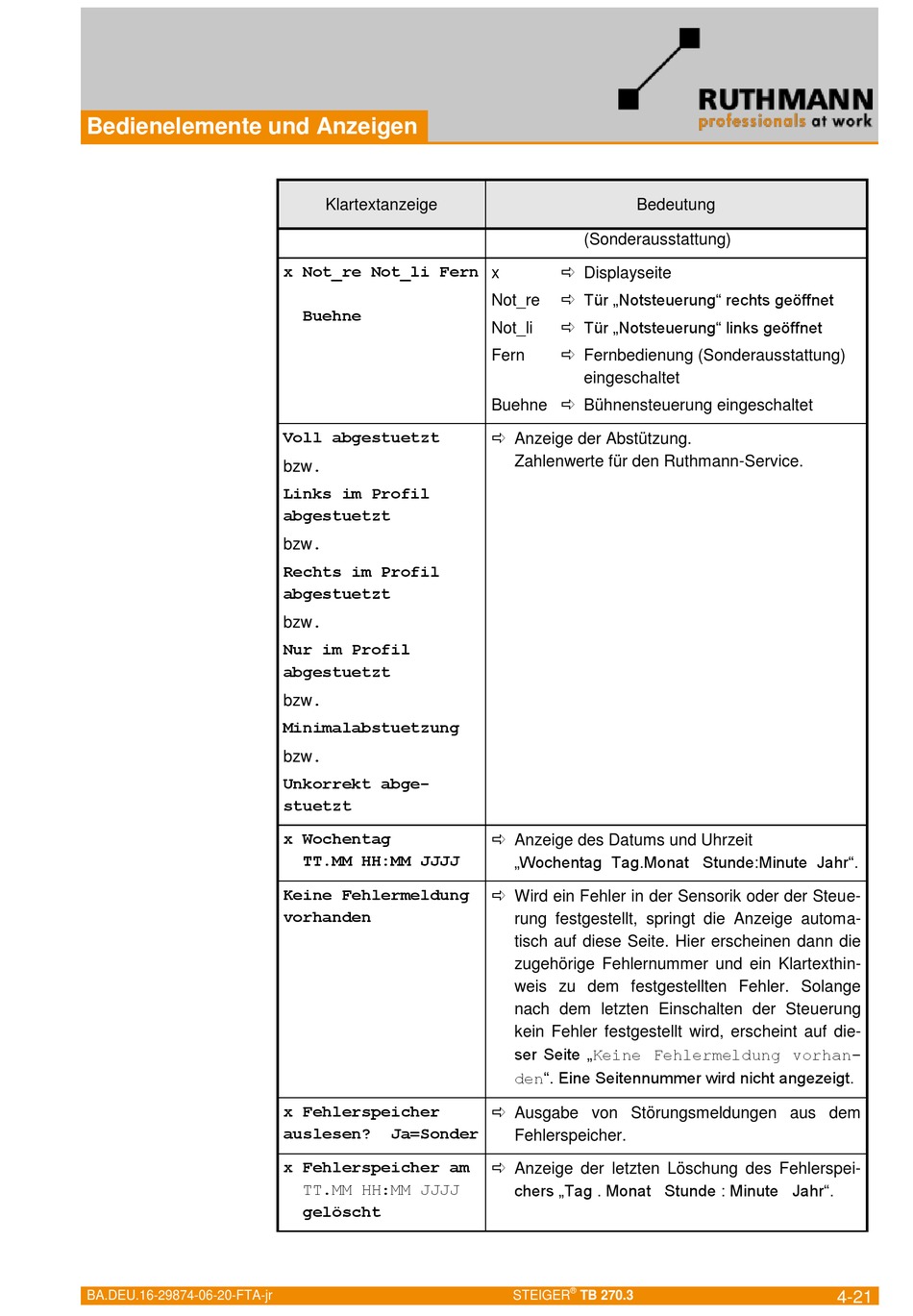

Bedienelemente und Anzeigen
BA.DEU.16-29874-06-20-FTA-jr
Klartextanzeige
x Not_re Not_li Fern
Buehne
Voll abgestuetzt
bzw.
Links im Profil
abgestuetzt
bzw.
Rechts im Profil
abgestuetzt
bzw.
Nur im Profil
abgestuetzt
bzw.
Minimalabstuetzung
bzw.
Unkorrekt abge-
stuetzt
x Wochentag
TT.MM HH:MM JJJJ
Keine Fehlermeldung
vorhanden
x Fehlerspeicher
auslesen?
Ja=Sonder
x Fehlerspeicher am
TT.MM HH:MM JJJJ
gelöscht
Bedeutung
(Sonderausstattung)
Displayseite
x
Tür „Notsteuerung" rechts geöffnet
Not_re
Tür „Notsteuerung" links geöffnet
Not_li
Fernbedienung (Sonderausstattung)
Fern
eingeschaltet
Bühnensteuerung eingeschaltet
Buehne
Anzeige der Abstützung.
Zahlenwerte für den Ruthmann-Service.
Anzeige des Datums und Uhrzeit
„Wochentag Tag.Monat Stunde:Minute Jahr".
Wird ein Fehler in der Sensorik oder der Steue-
rung festgestellt, springt die Anzeige automa-
tisch auf diese Seite. Hier erscheinen dann die
zugehörige Fehlernummer und ein Klartexthin-
weis zu dem festgestellten Fehler. Solange
nach dem letzten Einschalten der Steuerung
kein Fehler festgestellt wird, erscheint auf die-
ser Seite „Keine Fehlermeldung vorhan-
den". Eine Seitennummer wird nicht angezeigt.
Ausgabe von Störungsmeldungen aus dem
Fehlerspeicher.
Anzeige der letzten Löschung des Fehlerspei-
chers „Tag . Monat Stunde : Minute Jahr".
®
STEIGER
TB 270.3
4-21
